Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Ceny progresywne - Sprężyna skrętowa T-16147L

Ilość Cena jednostkowa [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Sprężyna skrętowa Kupić

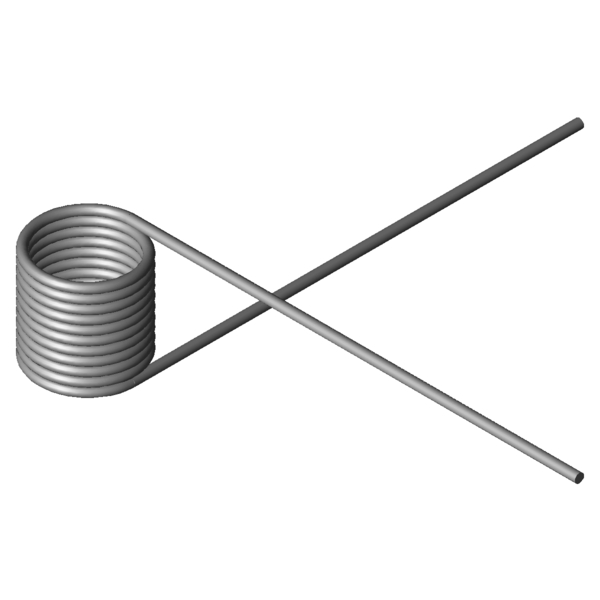

Obraz produktu Sprężyna skrętowa T-16147L
Obraz produktu Sprężyna skrętowa T-16147L
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-16147L

Symbole Wartość Jednostka Opis
Rodzaj materialu 1.4310 - Rodzaj materialu
Kierunek zwinięcia W lewo - Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą 270 stopień Pozycja ramion bez obciążenia siłą
alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym
F1 N Siła sprężyny z napięciem wstępnym
M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym
alpha2 stopień Kąt obrotu sprężyny obciążonej siłą
F2 N Siła sprężyny obciążonej siłą
M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą
alphah stopień Roboczy kąt obrotu
d 0,5 mm Srednica drutu
Di 4,5 mm Wewnętrzna średnica zwoju
Dd mm Średnica trzpienia
LsH mm Długość ramienia dźwigni
LsR mm Długość ramienia nie pracującego
Lk0 5,88 mm Długość korpusu sprężyny
Ls 25 mm Długości ramion
RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol 2,62 Nmm (+/-) Tolerance maximum torque
Mn 15,78 Nmm Maksymalny moment obrotowy sprężyny
alphan 269,14 stopień Maksymalny kąt obrotu sprężyny
nt 10,75 szt. Ilość zwojów
Ddmax 4 mm Maksymalna średnica trzepienia
Ddmin 3,6 mm Minimalna średnica trzepienia
Ditol 0,14 mm (+/-) tolerance of inner coil diameter
Gew 0,3388 g Waga artykułu
PG J - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna skrętowa
Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Obliczanie ścieżki siły Sprężyna skrętowa T-16147L

Formularz zapytania Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Formularz zapytania Sprężyna skrętowa T-16147L

Podobne sprężyny skrętne do Sprężyna skrętowa T-16147L: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 270°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet
numer artykułu Di (mm) Lk0 (mm) Mn (Nmm) alphan (stopień) Materiał Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
T-16027L 2,4 4,7 7,95 185,32 1.4310 68,0 | 71,1 | 59,6 | 73,2
T-16047L 3,2 4,7 8,18 245,16 1.4310 68,5 | 77,0 | 71,5 | 56,9
T-16067L 4 4,7 8,33 305,02 1.4310 66,7 | 82,9 | 70,5 | 46,6
T-16063L 4 2,7 8,33 163,15 1.4310 71,8 | 71,6 | 56,7 | 87,1
T-16108L 2,5 5,88 14,86 152,22 1.4310 73,5 | 85,2 | 75,4 | 60,1
T-16127L 3,5 5,88 15,43 210,67 1.4310 86,9 | 92,6 | 88,0 | 80,1
T-16147L 4,5 5,88 15,78 269,14 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16167L 5,5 5,88 16,01 327,71 1.4310 89,2 | 93,9 | 90,3 | 83,3
T-16163L 5,5 3,38 16,01 175,23 1.4310 75,3 | 79,8 | 81,8 | 64,2
T-16207L 3,37 7,4 29,44 159,54 1.4310 55,4 | 77,9 | 56,4 | 31,8
T-16203L 3,37 4,25 29,44 85,31 1.4310 45,0 | 75,5 | 42,6 | 17,0
T-16227L 4,37 7,4 30,29 205,1 1.4310 63,1 | 85,3 | 64,2 | 39,7
T-16223L 4,37 4,25 30,29 109,68 1.4310 50,2 | 82,9 | 46,4 | 21,2
T-16247L 5,37 7,4 30,87 250,71 1.4310 66,9 | 80,9 | 72,1 | 47,6
T-16243L 5,37 4,25 30,87 134,07 1.4310 51,5 | 78,5 | 50,5 | 25,5
T-16267L 6,37 7,4 31,27 296,25 1.4310 67,6 | 76,5 | 70,7 | 55,5
T-16263L 6,37 4,25 31,27 158,46 1.4310 52,8 | 74,1 | 54,7 | 29,7
T-16303L 4,3 4,73 40,62 96,52 1.4310 44,6 | 82,5 | 37,4 | 13,9
T-16307L 4,3 8,23 40,62 180,45 1.4310 52,8 | 79,5 | 52,9 | 26,0
T-16323L 5,3 4,73 41,48 118,21 1.4310 45,5 | 78,9 | 41,0 | 16,7
T-16327L 5,3 8,23 41,48 221,03 1.4310 55,8 | 75,9 | 60,1 | 31,2
T-16343L 6,3 4,73 42,1 139,99 1.4310 46,2 | 74,4 | 44,7 | 19,5
Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-16147L

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-16147L
