Sprężyna skrętowa T-16801L: Stal nierdzewna Ø 2,25 x 11,5 x 70 mm / 90°

Name: T-16801L - Sprezyny skretowe
SKU: T-16801L
Availability: InStock

Ceny progresywne - Sprężyna skrętowa T-16801L

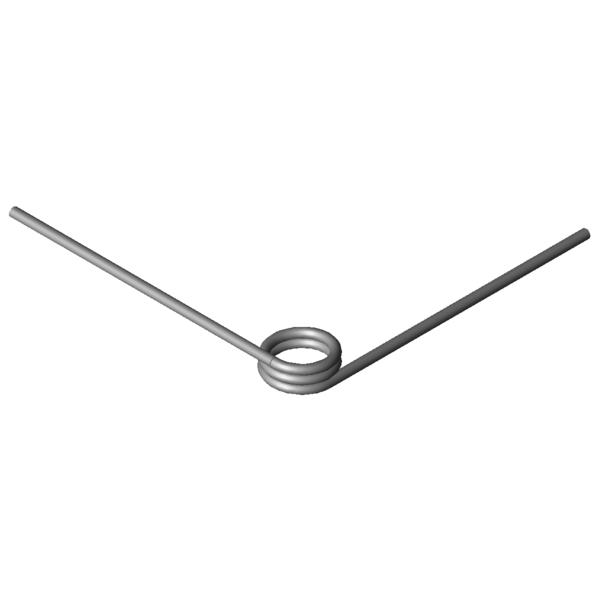

Obraz produktu Sprężyna skrętowa T-16801L

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W lewo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	90	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	2,25	mm	Srednica drutu
Di	11,5	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	7,31	mm	Długość korpusu sprężyny
Ls	70	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	443,76	Nmm	(+/-) Tolerance maximum torque
Mn	1041,37	Nmm	Maksymalny moment obrotowy sprężyny
alphan	24,92	stopień	Maksymalny kąt obrotu sprężyny
nt	2,25	szt.	Ilość zwojów
Ddmax	10,1	mm	Maksymalna średnica trzepienia
Ddmin	6,5	mm	Minimalna średnica trzepienia
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	7,4357	g	Waga artykułu
PG	L	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-18805L	8,9	6,8	429,24	44,34	1.4310	50,8 \| 80,5 \| 48,7 \| 23,2
T-18830L	11,9	6,8	442,58	58,73	1.4310	49,1 \| 86,9 \| 42,5 \| 18,0
T-18826L	11,9	5,2	442,58	40,66	1.4310	52,5 \| 79,6 \| 51,9 \| 26,0
T-18834L	11,9	10	442,58	94,97	1.4310	41,9 \| 80,3 \| 34,4 \| 11,2
T-18855L	14,4	6,8	449,91	70,82	1.4310	45,2 \| 81,3 \| 39,2 \| 15,2
T-18905L	10	7,65	554,97	40,19	1.4310	59,4 \| 87,5 \| 57,6 \| 33,0
T-18901L	10	5,85	554,97	27,82	1.4310	67,2 \| 82,3 \| 71,4 \| 47,7
T-18917L	13,5	7,65	572,76	53,78	1.4310	54,4 \| 86,9 \| 50,7 \| 25,5
T-18913L	13,5	5,85	572,76	37,23	1.4310	59,8 \| 81,7 \| 61,0 \| 36,8
T-18929L	16	7,65	581,21	63,49	1.4310	50,6 \| 82,5 \| 47,5 \| 21,9
T-19101L	11	6,5	798,72	28,97	1.4310	79,5 \| 91,2 \| 81,4 \| 66,0
T-19105L	11	8,5	798,72	41,83	1.4310	68,0 \| 90,2 \| 68,1 \| 45,7
T-19126L	15	6,5	825,31	39,16	1.4310	68,9 \| 84,8 \| 71,4 \| 50,4
T-19130L	15	8,5	825,31	56,52	1.4310	60,2 \| 83,9 \| 61,7 \| 34,9
T-16801L	11,5	7,31	1041,37	24,92	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16811L	15,5	7,31	1076,95	33,26	1.4310	84,9 \| 91,4 \| 85,8 \| 77,5
T-16901L	11,5	9,1	1888,38	19,59	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4

Liczba podobnych metalowych sprężyn: 16
