Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Ceny progresywne - Sprężyna skrętowa T-16924R

Ilość Cena jednostkowa [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Sprężyna skrętowa Kupić

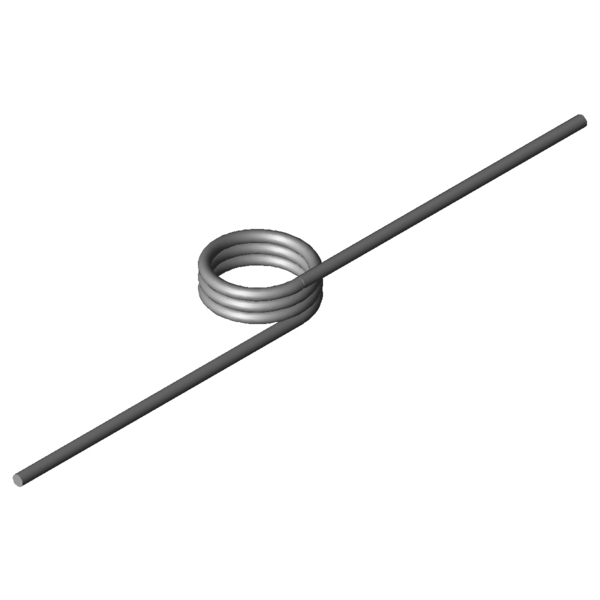

Obraz produktu Sprężyna skrętowa T-16924R
Obraz produktu Sprężyna skrętowa T-16924R
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-16924R

Symbole Wartość Jednostka Opis
Rodzaj materialu 1.4310 - Rodzaj materialu
Kierunek zwinięcia W prawo - Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą 0 stopień Pozycja ramion bez obciążenia siłą
alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym
F1 N Siła sprężyny z napięciem wstępnym
M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym
alpha2 stopień Kąt obrotu sprężyny obciążonej siłą
F2 N Siła sprężyny obciążonej siłą
M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą
alphah stopień Roboczy kąt obrotu
d 2,8 mm Srednica drutu
Di 19,5 mm Wewnętrzna średnica zwoju
Dd mm Średnica trzpienia
LsH mm Długość ramienia dźwigni
LsR mm Długość ramienia nie pracującego
Lk0 11,2 mm Długość korpusu sprężyny
Ls 80 mm Długości ramion
RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol 699,16 Nmm (+/-) Tolerance maximum torque
Mn 2014,76 Nmm Maksymalny moment obrotowy sprężyny
alphan 43,47 stopień Maksymalny kąt obrotu sprężyny
nt 3 szt. Ilość zwojów
Ddmax 17 mm Maksymalna średnica trzepienia
Ddmin 12 mm Minimalna średnica trzepienia
Ditol 0,45 mm (+/-) tolerance of inner coil diameter
Gew 17,9697 g Waga artykułu
PG M - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna skrętowa
Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Obliczanie ścieżki siły Sprężyna skrętowa T-16924R

Formularz zapytania Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Formularz zapytania Sprężyna skrętowa T-16924R

Podobne sprężyny skrętne do Sprężyna skrętowa T-16924R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet
numer artykułu Di (mm) Lk0 (mm) Mn (Nmm) alphan (stopień) Materiał Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
T-18883R 18,4 8 457,84 110,77 1.4310 38,1 | 74,3 | 31,0 | 8,9
T-18932R 16 9 581,21 78,14 1.4310 44,6 | 75,6 | 42,2 | 16,0
T-18944R 20,5 9 591,67 99,65 1.4310 43,1 | 79,9 | 36,5 | 12,8
T-18940R 20,5 7,2 591,67 74,74 1.4310 45,1 | 74,6 | 43,8 | 17,1
T-19133R 15 10 825,31 69,54 1.4310 52,2 | 79,2 | 51,7 | 25,6
T-19158R 18 10 838,31 83,13 1.4310 51,0 | 84,3 | 47,0 | 21,8
T-19154R 18 8 838,31 62,37 1.4310 54,3 | 78,4 | 55,7 | 29,0
T-19183R 23 10 853,09 105,72 1.4310 47,0 | 81,8 | 41,7 | 17,4
T-16814R 15,5 9 1076,95 44,35 1.4310 69,4 | 80,1 | 75,7 | 52,4
T-16824R 18,5 9 1094,7 52,7 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-16834R 23,5 9 1115,14 66,63 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-19240R 17,5 7,5 1524,2 30,99 1.4310 83,2 | 82,0 | 73,5 | 94,2
T-16904R 11,5 11,2 1888,38 26,12 1.4310 75,8 | 86,3 | 76,9 | 64,1
T-16914R 15,5 11,2 1965,24 34,79 1.4310 88,0 | 93,2 | 88,8 | 82,0
T-16924R 19,5 11,2 2014,76 43,47 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16934R 24 11,2 2052,94 53,23 1.4310 89,0 | 93,8 | 89,9 | 83,2
T-19320R 16 9 2459,2 22,93 1.4310 65,3 | 85,2 | 67,3 | 43,2
T-19340R 21 9 2533,79 29,83 1.4310 72,5 | 88,8 | 74,1 | 54,6
T-19344R 21 15 2533,79 62,8 1.4310 63,1 | 82,6 | 65,8 | 41,0
T-17010R 17 9,6 2827,78 21,6 1.4310 60,9 | 86,8 | 60,5 | 35,4
T-17014R 17 12,8 2827,78 32,39 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-17020R 22 9,6 2909,76 27,72 1.4310 66,0 | 87,3 | 66,5 | 44,2
T-17024R 22 12,8 2909,76 41,58 1.4310 51,5 | 78,8 | 52,0 | 23,6
T-19400R 12,4 10,8 3909,65 14,81 1.4310 46,5 | 79,3 | 42,8 | 17,6
T-19420R 17,4 10,8 4113,81 20,41 1.4310 52,9 | 87,8 | 48,0 | 23,0
T-19440R 22,4 10,8 4240,2 26,01 1.4310 56,4 | 87,1 | 53,7 | 28,4
T-19500R 17,5 12 5236,92 18,35 1.4310 47,0 | 84,4 | 40,3 | 16,2
T-19520R 22,5 12 5673,53 23,34 1.4310 35,6 | 72,4 | 27,5 | 6,8
T-19700R 20,5 13,5 7210,54 17,43 1.4310 31,5 | 69,3 | 21,3 | 4,0
T-19801R 20 15 9706,06 15,39 1.4310 48,3 | 76,4 | 49,8 | 18,7
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-16924R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-16924R
