Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Ceny progresywne - Sprężyna skrętowa T-16926L

Ilość Cena jednostkowa [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Sprężyna skrętowa Kupić

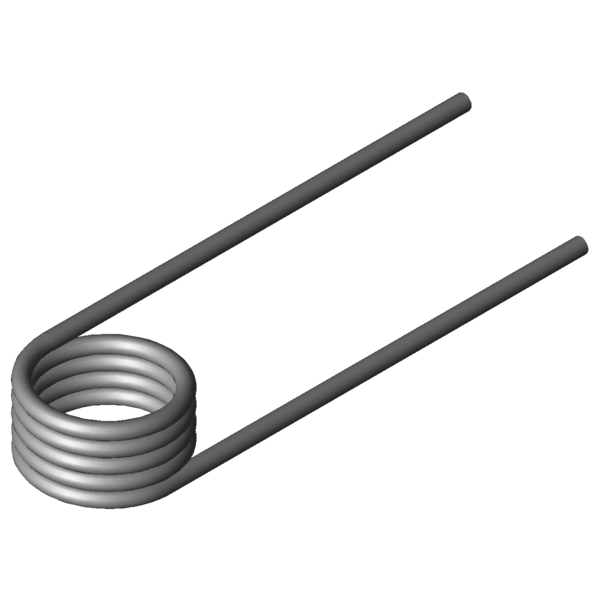

Obraz produktu Sprężyna skrętowa T-16926L
Obraz produktu Sprężyna skrętowa T-16926L
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-16926L

Symbole Wartość Jednostka Opis
Rodzaj materialu 1.4310 - Rodzaj materialu
Kierunek zwinięcia W lewo - Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą 180 stopień Pozycja ramion bez obciążenia siłą
alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym
F1 N Siła sprężyny z napięciem wstępnym
M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym
alpha2 stopień Kąt obrotu sprężyny obciążonej siłą
F2 N Siła sprężyny obciążonej siłą
M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą
alphah stopień Roboczy kąt obrotu
d 2,8 mm Srednica drutu
Di 19,5 mm Wewnętrzna średnica zwoju
Dd mm Średnica trzpienia
LsH mm Długość ramienia dźwigni
LsR mm Długość ramienia nie pracującego
Lk0 15,4 mm Długość korpusu sprężyny
Ls 80 mm Długości ramion
RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol 634,33 Nmm (+/-) Tolerance maximum torque
Mn 2014,76 Nmm Maksymalny moment obrotowy sprężyny
alphan 65,2 stopień Maksymalny kąt obrotu sprężyny
nt 4,5 szt. Ilość zwojów
Ddmax 17 mm Maksymalna średnica trzepienia
Ddmin 12 mm Minimalna średnica trzepienia
Ditol 0,45 mm (+/-) tolerance of inner coil diameter
Gew 23,07 g Waga artykułu
PG M - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna skrętowa
Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Obliczanie ścieżki siły Sprężyna skrętowa T-16926L

Formularz zapytania Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Formularz zapytania Sprężyna skrętowa T-16926L

Podobne sprężyny skrętne do Sprężyna skrętowa T-16926L: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 180°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet
numer artykułu Di (mm) Lk0 (mm) Mn (Nmm) alphan (stopień) Materiał Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
T-18922L 13,5 13,5 572,76 107,55 1.4310 45,2 | 73,7 | 44,5 | 17,2
T-18934L 16 13,5 581,21 126,97 1.4310 44,3 | 78,0 | 40,1 | 14,8
T-18946L 20,5 13,5 591,67 161,94 1.4310 43,0 | 82,4 | 34,8 | 11,8
T-19135L 15 15 825,31 113,04 1.4310 51,6 | 81,9 | 49,3 | 23,6
T-19160L 18 15 838,31 135,12 1.4310 50,7 | 87,0 | 44,9 | 20,1
T-19185L 23 15 853,09 171,81 1.4310 46,9 | 84,5 | 40,1 | 16,1
T-16816L 15,5 12,38 1076,95 66,53 1.4310 69,4 | 80,1 | 75,7 | 52,4
T-16826L 18,5 12,38 1094,7 79,06 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-16836L 23,5 12,38 1115,14 99,94 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-19222L 13,5 13,75 1481,57 54,23 1.4310 83,1 | 82,6 | 78,4 | 88,4
T-19242L 17,5 13,75 1524,2 69,63 1.4310 81,6 | 89,4 | 84,6 | 70,8
T-19262L 22,5 13,75 1558,44 89,01 1.4310 73,5 | 88,4 | 75,3 | 56,7
T-16906L 11,5 15,4 1888,38 39,19 1.4310 75,8 | 86,3 | 76,9 | 64,1
T-16916L 15,5 15,4 1965,24 52,19 1.4310 88,0 | 93,2 | 88,8 | 82,1
T-16926L 19,5 15,4 2014,76 65,2 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16936L 24 15,4 2052,94 79,84 1.4310 89,0 | 93,8 | 89,9 | 83,2
T-19302L 12 16,5 2364,22 39,15 1.4310 68,8 | 82,7 | 72,6 | 51,2
T-19322L 16 16,5 2459,2 51,53 1.4310 78,3 | 89,6 | 80,5 | 64,8
T-19342L 21 16,5 2533,79 67,02 1.4310 87,8 | 93,2 | 88,4 | 81,7
T-19362L 26 16,5 2582,84 82,51 1.4310 88,2 | 87,2 | 78,5 | 98,7
T-17016L 17 17,6 2827,78 48,59 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-17012L 17 11,2 2827,78 26,99 1.4310 56,1 | 82,5 | 56,3 | 29,5
T-17026L 22 17,6 2909,76 62,37 1.4310 78,9 | 87,9 | 82,5 | 66,2
T-17022L 22 11,2 2909,76 34,65 1.4310 60,3 | 83,0 | 61,2 | 36,8
T-19422L 17,4 19,8 4113,81 45,98 1.4310 58,6 | 81,6 | 59,7 | 34,5
T-19442L 22,4 19,8 4240,2 58,58 1.4310 64,1 | 80,9 | 68,7 | 42,7
T-19702L 20,5 15,75 7210,54 21,78 1.4310 41,7 | 85,0 | 30,7 | 9,3
T-19711L 25,5 15,75 7413,47 26,88 1.4310 41,4 | 78,8 | 34,2 | 11,2
T-19803L 20 17,5 9706,06 19,24 1.4310 37,3 | 80,5 | 25,1 | 6,1
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-16926L

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-16926L
