Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Ceny progresywne - Sprężyna skrętowa T-16928R

Ilość	Cena jednostkowa [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Sprężyna skrętowa Kupić

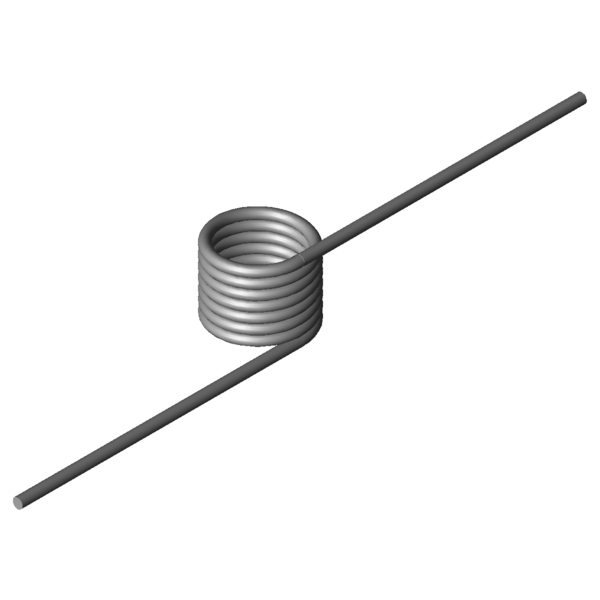

Obraz produktu Sprężyna skrętowa T-16928R

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-16928R

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W prawo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	0	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	2,8	mm	Srednica drutu
Di	19,5	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	22,4	mm	Długość korpusu sprężyny
Ls	80	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	570,51	Nmm	(+/-) Tolerance maximum torque
Mn	2014,76	Nmm	Maksymalny moment obrotowy sprężyny
alphan	101,42	stopień	Maksymalny kąt obrotu sprężyny
nt	7	szt.	Ilość zwojów
Ddmax	17	mm	Maksymalna średnica trzepienia
Ddmin	12	mm	Minimalna średnica trzepienia
Ditol	0,45	mm	(+/-) tolerance of inner coil diameter
Gew	31,5703	g	Waga artykułu
PG	M	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Obliczanie ścieżki siły Sprężyna skrętowa T-16928R

Formularz zapytania Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Formularz zapytania Sprężyna skrętowa T-16928R

Podobne sprężyny skrętne do Sprężyna skrętowa T-16928R: Stal nierdzewna Ø 2,8 x 19,5 x 80 mm / 0°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-16818R	15,5	18	1076,95	103,49	1.4310	69,4 \| 80,1 \| 75,7 \| 52,4
T-16828R	18,5	18	1094,7	122,98	1.4310	66,1 \| 85,2 \| 68,4 \| 44,8
T-16838R	23,5	18	1115,14	155,46	1.4310	59,2 \| 81,2 \| 60,3 \| 36,1
T-19224R	13,5	20	1481,57	84,27	1.4310	83,1 \| 82,6 \| 78,3 \| 88,5
T-19244R	17,5	20	1524,2	108,35	1.4310	81,6 \| 89,4 \| 84,6 \| 70,8
T-19264R	22,5	20	1558,44	138,43	1.4310	73,5 \| 88,4 \| 75,3 \| 56,7
T-16908R	11,5	22,4	1888,38	60,96	1.4310	75,8 \| 86,3 \| 76,9 \| 64,1
T-16918R	15,5	22,4	1965,24	81,18	1.4310	88,0 \| 93,2 \| 88,8 \| 82,1
T-16928R	19,5	22,4	2014,76	101,42	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16938R	24	22,4	2052,94	124,2	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-19304R	12	24	2364,22	60,86	1.4310	68,8 \| 82,7 \| 72,6 \| 51,1
T-19324R	16	24	2459,2	80,13	1.4310	78,3 \| 89,6 \| 80,5 \| 64,7
T-19344R	21	15	2533,79	62,8	1.4310	68,1 \| 84,4 \| 70,7 \| 49,2
T-19364R	26	24	2582,84	128,39	1.4310	88,2 \| 87,2 \| 78,5 \| 98,7
T-17008R	12,5	25,6	2709,97	56,3	1.4310	62,0 \| 79,7 \| 64,9 \| 41,3
T-17018R	17	25,6	2827,78	75,58	1.4310	71,1 \| 87,4 \| 72,9 \| 53,1
T-17014R	17	12,8	2827,78	32,39	1.4310	50,5 \| 77,3 \| 51,6 \| 22,8
T-17028R	22	25,6	2909,76	97,03	1.4310	78,9 \| 87,9 \| 82,5 \| 66,2
T-17024R	22	12,8	2909,76	41,58	1.4310	53,8 \| 77,8 \| 55,1 \| 28,4
T-17038R	27	25,6	2964,79	118,48	1.4310	79,5 \| 82,4 \| 76,8 \| 79,4
T-19424R	17,4	28,8	4113,81	71,47	1.4310	58,6 \| 81,6 \| 59,7 \| 34,5
T-19444R	22,4	28,8	4240,2	91,15	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-19500R	17,5	12	5236,92	18,35	1.4310	35,4 \| 71,1 \| 28,3 \| 7,0
T-19504R	17,5	32	5491,74	64,13	1.4310	49,9 \| 76,6 \| 50,0 \| 23,2

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-16928R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-16928R
