Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Ceny progresywne - Sprężyna skrętowa T-19441R

Ilość	Cena jednostkowa [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Sprężyna skrętowa Kupić

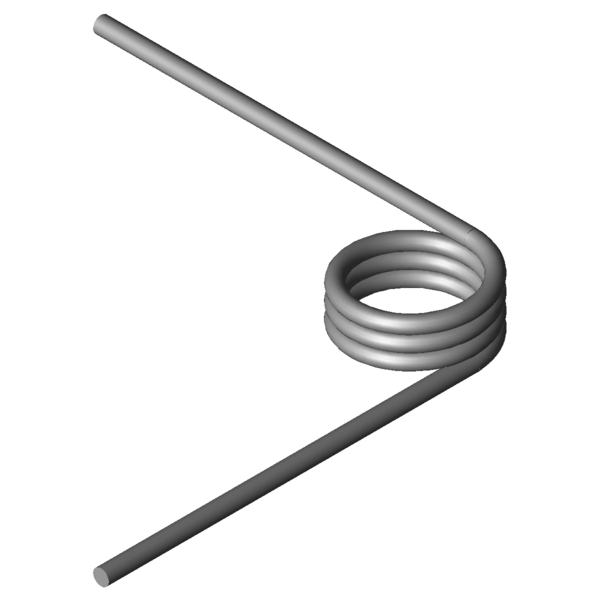

Obraz produktu Sprężyna skrętowa T-19441R

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-19441R

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W prawo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	90	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	3,6	mm	Srednica drutu
Di	22,4	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	15,3	mm	Długość korpusu sprężyny
Ls	85	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	1530,76	Nmm	(+/-) Tolerance maximum torque
Mn	4240,2	Nmm	Maksymalny moment obrotowy sprężyny
alphan	42,34	stopień	Maksymalny kąt obrotu sprężyny
nt	3,25	szt.	Ilość zwojów
Ddmax	20,1	mm	Maksymalna średnica trzepienia
Ddmin	17,9	mm	Minimalna średnica trzepienia
Ditol	0,52	mm	(+/-) tolerance of inner coil diameter
Gew	34,9438	g	Waga artykułu
PG	M	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Obliczanie ścieżki siły Sprężyna skrętowa T-19441R

Formularz zapytania Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Formularz zapytania Sprężyna skrętowa T-19441R

Podobne sprężyny skrętne do Sprężyna skrętowa T-19441R: Stal nierdzewna Ø 3,6 x 22,4 x 85 mm / 90°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-16839R	23,5	20,81	1115,14	183,22	1.4310	36,0 \| 77,1 \| 24,7 \| 6,1
T-19261R	22,5	10,63	1558,44	64,3	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2
T-16925R	19,5	11,9	2014,76	47,09	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-16935R	24	11,9	2052,94	57,66	1.4310	59,8 \| 83,0 \| 60,9 \| 35,6
T-16931R	24	9,1	2052,94	39,92	1.4310	66,5 \| 76,9 \| 71,4 \| 51,4
T-19321R	16	12,75	2459,2	37,23	1.4310	72,8 \| 79,4 \| 73,0 \| 66,0
T-19341R	21	12,75	2533,79	48,42	1.4310	70,9 \| 86,8 \| 73,6 \| 52,3
T-19361R	26	12,75	2582,84	59,62	1.4310	64,5 \| 84,3 \| 66,0 \| 43,3
T-17015R	17	13,6	2827,78	35,09	1.4310	79,9 \| 84,6 \| 74,8 \| 80,5
T-17025R	22	13,6	2909,76	45,05	1.4310	79,3 \| 92,0 \| 81,3 \| 64,5
T-17021R	22	10,4	2909,76	31,19	1.4310	83,1 \| 85,0 \| 71,1 \| 93,2
T-17035R	27	13,6	2964,79	55,01	1.4310	71,4 \| 86,9 \| 73,4 \| 53,8
T-19401R	12,4	15,3	3909,65	24,06	1.4310	73,8 \| 85,1 \| 74,5 \| 61,6
T-19421R	17,4	15,3	4113,81	33,15	1.4310	87,0 \| 92,6 \| 87,7 \| 80,7
T-19441R	22,4	15,3	4240,2	42,34	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19461R	27,4	15,3	4326,15	51,43	1.4310	89,4 \| 93,9 \| 90,2 \| 84,0
T-19501R	17,5	17	5491,74	29,73	1.4310	71,3 \| 86,0 \| 73,7 \| 54,2
T-19521R	22,5	17	5673,53	37,91	1.4310	80,7 \| 93,2 \| 82,1 \| 66,9
T-19541R	27,5	17	5960,44	46,01	1.4310	82,0 \| 87,2 \| 81,6 \| 77,3
T-19701R	20,5	14,63	7210,54	19,61	1.4310	56,3 \| 89,0 \| 52,6 \| 27,2
T-19705R	20,5	19,13	7210,54	28,32	1.4310	62,0 \| 83,8 \| 62,8 \| 39,3
T-19710R	25,5	14,63	7413,47	24,19	1.4310	59,2 \| 87,8 \| 57,2 \| 32,7
T-19714R	25,5	19,13	7413,47	34,94	1.4310	66,6 \| 82,6 \| 69,9 \| 47,2
T-19719R	30,5	14,63	7558,94	28,77	1.4310	61,1 \| 83,0 \| 62,0 \| 38,1
T-19802R	20	16,25	9706,06	17,32	1.4310	48,4 \| 85,1 \| 42,3 \| 17,9
T-19816R	28	16,25	10155,28	23,91	1.4310	51,6 \| 82,1 \| 49,1 \| 23,6

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-19441R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-19441R
