Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Ceny progresywne - Sprężyna skrętowa T-19736R

Ilość Cena jednostkowa [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Sprężyna skrętowa Kupić

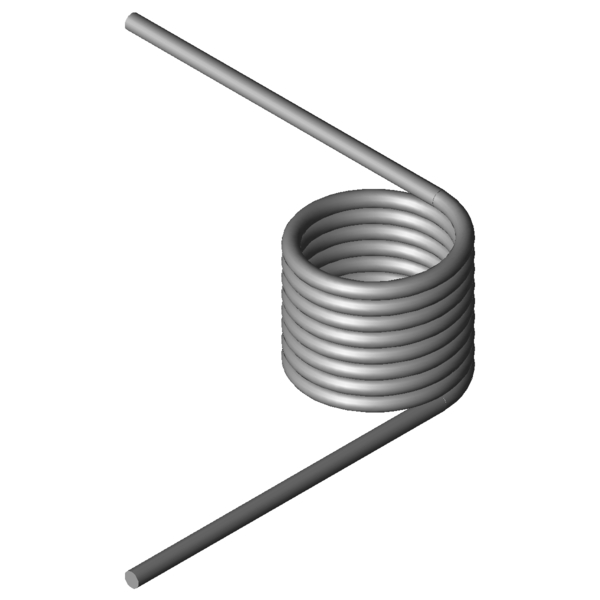

Obraz produktu Sprężyna skrętowa T-19736R
Obraz produktu Sprężyna skrętowa T-19736R
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-19736R

Symbole Wartość Jednostka Opis
Rodzaj materialu 1.4310 - Rodzaj materialu
Kierunek zwinięcia W prawo - Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą 90 stopień Pozycja ramion bez obciążenia siłą
alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym
F1 N Siła sprężyny z napięciem wstępnym
M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym
alpha2 stopień Kąt obrotu sprężyny obciążonej siłą
F2 N Siła sprężyny obciążonej siłą
M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą
alphah stopień Roboczy kąt obrotu
d 4,5 mm Srednica drutu
Di 35,5 mm Wewnętrzna średnica zwoju
Dd mm Średnica trzpienia
LsH mm Długość ramienia dźwigni
LsR mm Długość ramienia nie pracującego
Lk0 41,63 mm Długość korpusu sprężyny
Ls 100 mm Długości ramion
RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol 2155,02 Nmm (+/-) Tolerance maximum torque
Mn 7668,33 Nmm Maksymalny moment obrotowy sprężyny
alphan 122,32 stopień Maksymalny kąt obrotu sprężyny
nt 8,25 szt. Ilość zwojów
Ddmax 31,3 mm Maksymalna średnica trzepienia
Ddmin 24 mm Minimalna średnica trzepienia
Ditol 0,75 mm (+/-) tolerance of inner coil diameter
Gew 155,5001 g Waga artykułu
PG S - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna skrętowa
Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Obliczanie ścieżki siły Sprężyna skrętowa T-19736R

Formularz zapytania Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Formularz zapytania Sprężyna skrętowa T-19736R

Podobne sprężyny skrętne do Sprężyna skrętowa T-19736R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 90°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet
numer artykułu Di (mm) Lk0 (mm) Mn (Nmm) alphan (stopień) Materiał Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
T-17039R 27 29,6 2964,79 139,64 1.4310 56,6 | 72,8 | 63,1 | 33,9
T-19425R 17,4 33,3 4113,81 84,22 1.4310 69,6 | 69,7 | 61,2 | 77,9
T-19445R 22,4 33,3 4240,2 107,39 1.4310 69,6 | 74,4 | 71,5 | 63,0
T-19465R 27,4 33,3 4326,15 130,67 1.4310 54,7 | 80,6 | 54,9 | 28,6
T-19505R 17,5 37 5491,74 75,51 1.4310 69,0 | 74,2 | 70,1 | 62,8
T-19525R 22,5 37 5673,53 96,18 1.4310 68,2 | 80,1 | 73,5 | 50,9
T-19545R 27,5 37 5798,12 116,76 1.4310 65,0 | 86,1 | 66,1 | 42,9
T-19565R 32,5 37 5888,83 137,35 1.4310 60,0 | 82,1 | 60,9 | 37,0
T-19561R 32,5 17 5888,83 54,1 1.4310 83,2 | 88,1 | 84,3 | 77,3
T-19740R 20,5 41,63 7210,5 71,89 1.4310 82,5 | 84,4 | 76,5 | 86,6
T-19745R 25,5 41,63 7413,5 88,69 1.4310 82,8 | 90,4 | 85,9 | 72,2
T-19750R 30,5 41,63 7558,9 105,5 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19723R 30,5 19,13 7558,94 41,56 1.4310 66,2 | 83,3 | 69,0 | 46,2
T-19719R 30,5 14,63 7558,94 28,77 1.4310 59,0 | 88,5 | 56,6 | 32,0
T-19736R 35,5 41,63 7668,33 122,32 1.4310 71,3 | 86,3 | 73,6 | 54,1
T-19810R 20 46,25 9706,06 63,49 1.4310 83,4 | 90,5 | 84,0 | 75,8
T-19824R 28 46,25 10155,28 87,68 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19820R 28 21,25 10155,28 34,54 1.4310 54,7 | 80,6 | 54,9 | 28,6
T-19839R 36 46,25 10430,68 111,89 1.4310 87,0 | 92,6 | 87,9 | 80,5
T-19835R 36 21,25 10430,68 44,08 1.4310 53,7 | 79,9 | 54,8 | 26,5
T-19831R 36 16,25 10430,68 30,52 1.4310 51,9 | 80,8 | 50,4 | 24,6
T-19854R 44 46,25 10616,8 136,11 1.4310 78,4 | 87,9 | 80,0 | 67,3
T-19850R 44 21,25 10616,8 53,62 1.4310 54,5 | 73,9 | 58,0 | 31,7
Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-19736R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-19736R
