Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Ceny progresywne - Sprężyna skrętowa T-19737R

Ilość	Cena jednostkowa [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Sprężyna skrętowa Kupić

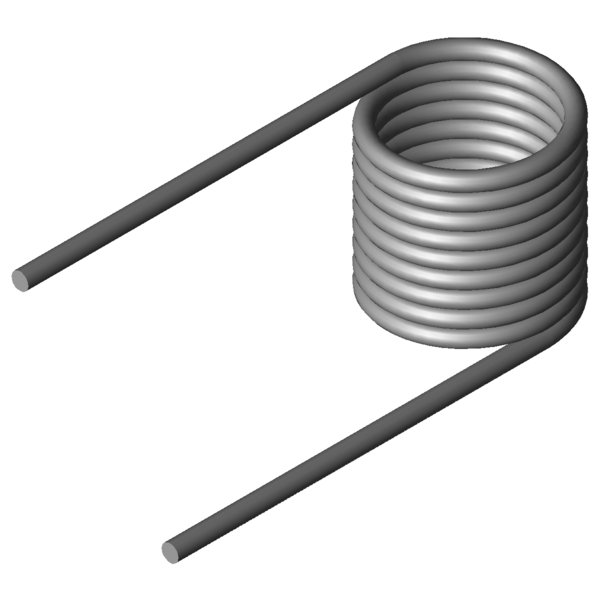

Obraz produktu Sprężyna skrętowa T-19737R

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-19737R

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W prawo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	180	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	4,5	mm	Srednica drutu
Di	35,5	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	47,25	mm	Długość korpusu sprężyny
Ls	100	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	2083,27	Nmm	(+/-) Tolerance maximum torque
Mn	7668,33	Nmm	Maksymalny moment obrotowy sprężyny
alphan	140,86	stopień	Maksymalny kąt obrotu sprężyny
nt	9,5	szt.	Ilość zwojów
Ddmax	31,3	mm	Maksymalna średnica trzepienia
Ddmin	24	mm	Minimalna średnica trzepienia
Ditol	0,75	mm	(+/-) tolerance of inner coil diameter
Gew	175,254	g	Waga artykułu
PG	S	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Obliczanie ścieżki siły Sprężyna skrętowa T-19737R

Formularz zapytania Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Formularz zapytania Sprężyna skrętowa T-19737R

Podobne sprężyny skrętne do Sprężyna skrętowa T-19737R: Stal nierdzewna Ø 4,5 x 35,5 x 100 mm / 180°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-19446R	22,4	37,8	4240,2	123,72	1.4310	80,7 \| 93,2 \| 82,1 \| 66,9
T-19466R	27,4	37,8	4326,15	150,41	1.4310	72,8 \| 87,4 \| 74,9 \| 56,1
T-19462R	27,4	19,8	4326,15	71,27	1.4310	69,9 \| 66,4 \| 53,5 \| 89,7
T-19506R	17,5	42	5491,74	86,98	1.4310	87,1 \| 92,6 \| 87,7 \| 81,1
T-19526R	22,5	42	5673,53	110,74	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19546R	27,5	42	5798,12	134,43	1.4310	89,4 \| 93,9 \| 90,1 \| 84,2
T-19542R	27,5	22	5798,12	63,67	1.4310	70,7 \| 78,1 \| 77,7 \| 56,3
T-19566R	32,5	42	5888,83	158,21	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19562R	32,5	22	5888,83	74,96	1.4310	70,0 \| 75,7 \| 65,0 \| 69,3
T-19741R	20,5	47,25	7210,5	82,78	1.4310	75,1 \| 89,6 \| 76,7 \| 58,8
T-19715R	25,5	24,75	7413,47	48,38	1.4310	57,4 \| 78,7 \| 60,1 \| 33,4
T-19746R	25,5	47,25	7413,5	102,13	1.4310	81,2 \| 88,7 \| 84,4 \| 70,6
T-19724R	30,5	24,75	7558,94	57,55	1.4310	63,5 \| 79,4 \| 69,7 \| 41,4
T-19720R	30,5	15,75	7558,94	31,97	1.4310	52,2 \| 73,1 \| 60,6 \| 23,0
T-19737R	35,5	47,25	7668,33	140,86	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19751R	30,5	47,25	8662,8	139,23	1.4310	79,6 \| 83,8 \| 72,5 \| 82,3
T-19811R	20	52,5	9706,06	73,11	1.4310	61,3 \| 83,0 \| 62,2 \| 38,6
T-19825R	28	52,5	10155,28	100,97	1.4310	68,2 \| 80,1 \| 73,5 \| 50,9
T-19821R	28	27,5	10155,28	47,83	1.4310	49,6 \| 75,3 \| 49,5 \| 24,1
T-19817R	28	17,5	10155,28	26,57	1.4310	43,4 \| 68,6 \| 47,2 \| 14,2
T-19836R	36	27,5	10430,68	61,03	1.4310	57,5 \| 82,3 \| 58,4 \| 31,9
T-19832R	36	17,5	10430,68	33,91	1.4310	47,2 \| 75,2 \| 48,8 \| 17,7
T-19855R	44	52,5	10616,8	156,74	1.4310	82,8 \| 86,9 \| 81,0 \| 80,4
T-19851R	44	27,5	10616,8	74,24	1.4310	58,9 \| 76,3 \| 62,5 \| 38,1
T-19840R	36	52,5	11865,44	146,57	1.4310	80,2 \| 92,9 \| 80,4 \| 67,2

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-19737R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-19737R

Obraz produktu - Sprezyny skretowe T-19737R

QR-Code: Sprężyna skrętowa T-19737R

QR-Code - Sprezyny skretowe - T-19737R | https://www.federnshop.com/pl/produkty/sprezyny_skretowe/t-19737r.html
