Sprężyna skrętowa T-19807R: Stal nierdzewna Ø 5 x 20 x 150 mm / 180°

Name: T-19807R - Sprezyny skretowe
SKU: T-19807R
Availability: InStock

Ceny progresywne - Sprężyna skrętowa T-19807R

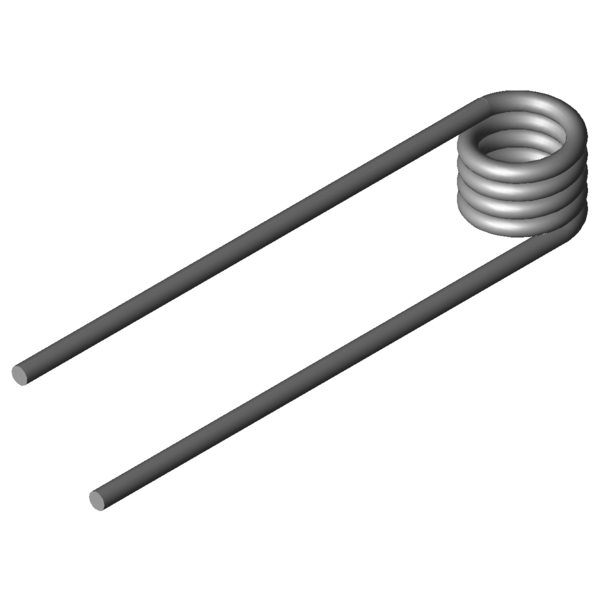

Obraz produktu Sprężyna skrętowa T-19807R

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W prawo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	180	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	5	mm	Srednica drutu
Di	20	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	27,5	mm	Długość korpusu sprężyny
Ls	150	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	4558,69	Nmm	(+/-) Tolerance maximum torque
Mn	9706,06	Nmm	Maksymalny moment obrotowy sprężyny
alphan	34,63	stopień	Maksymalny kąt obrotu sprężyny
nt	4,5	szt.	Ilość zwojów
Ddmax	17,5	mm	Maksymalna średnica trzepienia
Ddmin	15	mm	Minimalna średnica trzepienia
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	101,3984	g	Waga artykułu
PG	T	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-19366R	26	31,5	2582,84	174,18	1.4310	34,4 \| 74,7 \| 23,2 \| 5,3
T-17016R	17	17,6	2827,78	48,59	1.4310	47,3 \| 71,0 \| 50,2 \| 20,8
T-17026R	22	17,6	2909,76	62,37	1.4310	44,1 \| 73,0 \| 42,8 \| 16,6
T-19422R	17,4	19,8	4113,81	45,98	1.4310	55,9 \| 77,0 \| 58,8 \| 31,9
T-19426R	17,4	37,8	4113,81	96,96	1.4310	43,8 \| 77,3 \| 39,0 \| 15,1
T-19442R	22,4	19,8	4240,2	58,58	1.4310	51,7 \| 77,8 \| 51,4 \| 25,8
T-19446R	22,4	37,8	4240,2	123,72	1.4310	42,0 \| 78,0 \| 35,8 \| 12,2
T-19502R	17,5	22	5491,74	41,2	1.4310	66,8 \| 82,5 \| 70,3 \| 47,6
T-19522R	22,5	22	5673,53	52,48	1.4310	61,3 \| 83,0 \| 62,2 \| 38,6
T-19542R	27,5	22	5798,12	63,67	1.4310	55,7 \| 77,6 \| 57,1 \| 32,5
T-19706R	20,5	24,75	7210,54	39,21	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19702R	20,5	15,75	7210,54	21,78	1.4310	78,3 \| 81,6 \| 68,6 \| 84,7
T-19715R	25,5	24,75	7413,47	48,38	1.4310	71,6 \| 86,1 \| 74,0 \| 54,7
T-19724R	30,5	24,75	7558,94	57,55	1.4310	65,9 \| 81,9 \| 69,0 \| 46,9
T-19807R	20	27,5	9706,06	34,63	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19821R	28	27,5	10155,28	47,83	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8

Liczba podobnych metalowych sprężyn: 15
