Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Descontos por quantidade - Mola de compressão D-026P

Quantidade	Preço individual [EUR]
1	4,6100 EUR
2	3,2500 EUR
3	3,1000 EUR
7	1,7300 EUR
17	0,6900 EUR
37	0,3600 EUR
75	0,1900 EUR
125	0,1503 EUR
175	0,1189 EUR
250	0,0939 EUR
350	0,0694 EUR
450	0,0630 EUR

Mola de compressão Comprar

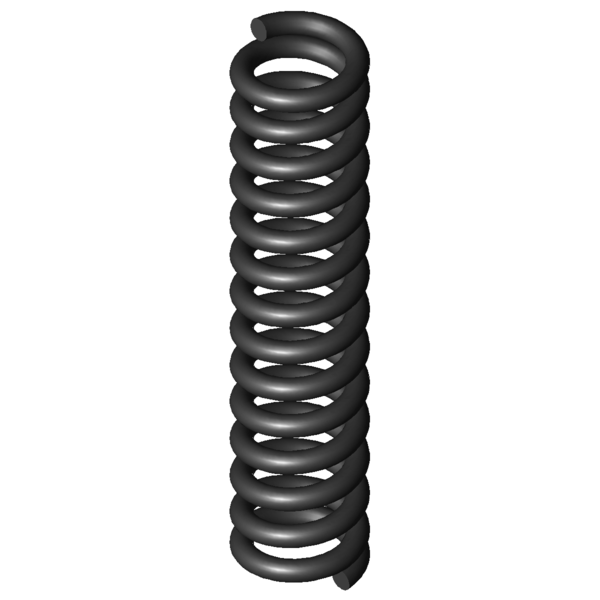

Imagem do Produto Mola de compressão D-026P

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-026P

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	0,25	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	1,2	mm	Diâmetro médio de enrolamento
De	1,45	mm	Diâmetro externo de enrolamento
Dd	0,7	mm	Maior diâmetro do mandril
Dh	1,8	mm	Diâmetro mais pequeno de manga
L0	6,6	mm	Comprimento não tensionado da mola
Lk	3,04	mm	Comprimento de dobra
Fn	4,015	N	Força máxima com carga estática
Ln	4,42	mm	Comprimento mais pequeno com carga estática
sn	2,18	mm	Maior deslocamento da mola com carga estática
Fndyn	3,629	N	Força máxima com carga dinâmica
Lndyn	4,63	mm	Comprimento mais pequeno com carga dinâmica
shdyn	0,72	mm	Maior deslocamento da mola com carga dinâmica
S	0,478	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,842	N/mm	Flecha da mola
Gew	0,0212	g	Peso do artigo
Fntol	0,54	N	(+/-) tolerância para força máxima estática
Fndtol	0,54	N	(+/-) tolerância para força máxima dinâmica
Detol	0,08	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,26	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	A	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

cálculo do caminho de força Mola de compressão D-026P

Formulário de consulta Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Formulário de consulta Mola de compressão D-026P

Molas de compressão semelhantes para Mola de compressão D-026P Aço mola Ø 0,25 x 1,2 x 6,6 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-026P	EN 10270-1	0,25	1,45	6,6	4,015	4,42	2,18	12,5	1,842	100,0 \| 100,0 \| 100,0 \| 100,0
VD-026P	1.4310	0,25	1,45	6,6	3,449	4,42	2,18	12,5	1,582	93,0 \| 100,0 \| 93,0 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-011D	2	6,8	0,329	EN 10270-1	1,323	2,78	4,02	54,5 \| 77,8 \| 59,4 \| 26,5
D-2070	1,16	7,8	0,361	EN 10270-1	1,375	3,99	3,81	47,2 \| 76,2 \| 45,7 \| 19,6
D-2063	1,36	4,7	0,455	EN 10270-1	1,15	2,17	2,53	52,8 \| 76,3 \| 57,4 \| 24,7
D-011J	1,8	6,4	0,468	EN 10270-1	1,717	2,73	3,67	54,1 \| 85,8 \| 51,1 \| 25,4
D-011Q	1,4	9,3	0,51	EN 10270-1	2,208	4,97	4,33	54,3 \| 82,5 \| 52,7 \| 27,7
D-2069	1,16	5,4	0,534	EN 10270-1	1,347	2,88	2,52	54,8 \| 75,3 \| 60,0 \| 29,0
D-2075	0,96	6,2	0,705	EN 10270-1	1,602	3,93	2,27	60,3 \| 74,7 \| 68,0 \| 38,3
D-011P	1,4	6,5	0,755	EN 10270-1	2,2	3,59	2,92	65,8 \| 91,7 \| 64,7 \| 40,9
D-026D	2	7,2	0,874	EN 10270-1	3,347	3,37	3,83	78,6 \| 81,2 \| 84,3 \| 70,2
D-011V	1,2	7,8	0,881	EN 10270-1	2,547	4,91	2,89	66,6 \| 82,5 \| 69,4 \| 47,9
D-011O	1,4	4,6	1,11	EN 10270-1	2,151	2,66	1,94	71,2 \| 82,1 \| 71,3 \| 60,2
D-026J	1,85	6,2	1,143	EN 10270-1	3,266	3,34	2,86	77,2 \| 90,8 \| 78,8 \| 62,0
D-026Q	1,45	9,4	1,245	EN 10270-1	4,08	6,12	3,28	80,0 \| 90,1 \| 82,4 \| 67,5
D-011U	1,2	5,5	1,304	EN 10270-1	2,551	3,54	1,96	76,5 \| 82,0 \| 76,7 \| 70,7
D-026P	1,45	6,6	1,842	EN 10270-1	4,015	4,42	2,18	100,0 \| 100,0 \| 100,0 \| 100,0
D-026O	1,45	4,7	2,709	EN 10270-1	3,831	3,29	1,41	79,4 \| 90,4 \| 80,0 \| 67,8
D-042F-03	1,92	6,3	3,068	EN 10270-1	6,4	4,21	2,09	74,2 \| 83,0 \| 79,3 \| 60,1
D-063H-04	1,7	8,6	9,497	EN 10270-1	15,392	6,98	1,62	48,1 \| 74,8 \| 50,2 \| 19,4
D-063H-03	1,7	6,2	13,966	EN 10270-1	14,051	5,19	1,01	43,8 \| 80,6 \| 37,5 \| 13,2

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-026P

País de origem: DE, German; Mola de compressão D-026P
