Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Descontos por quantidade - Mola de compressão D-042

Quantidade Preço individual [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Mola de compressão Comprar

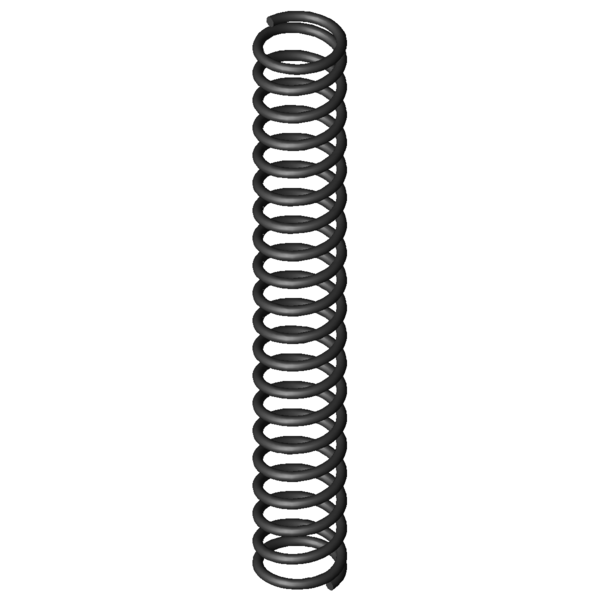

Imagem do Produto Mola de compressão D-042
Imagem do Produto Mola de compressão D-042
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-042

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 0,32 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 2,5 mm Diâmetro médio de enrolamento
De 2,82 mm Diâmetro externo de enrolamento
Dd 1,9 mm Maior diâmetro do mandril
Dh 3,1 mm Diâmetro mais pequeno de manga
L0 19,6 mm Comprimento não tensionado da mola
Lk 15,59 mm Comprimento de dobra
Fn 4,223 N Força máxima com carga estática
Ln 8,17 mm Comprimento mais pequeno com carga estática
sn 11,43 mm Maior deslocamento da mola com carga estática
Fndyn 4,013 N Força máxima com carga dinâmica
Lndyn 8,74 mm Comprimento mais pequeno com carga dinâmica
shdyn 4,04 mm Maior deslocamento da mola com carga dinâmica
S 1,016 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 18,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 0,37 N/mm Flecha da mola
Gew 0,1024 g Peso do artigo
Fntol 0,34 N (+/-) tolerância para força máxima estática
Fndtol 0,33 N (+/-) tolerância para força máxima dinâmica
Detol 0,1 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 0,74 mm (+/-) tolerância para comprimento não tensionado da mola
PG B - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

cálculo do caminho de força Mola de compressão D-042

Formulário de consulta Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Formulário de consulta Mola de compressão D-042

Molas de compressão semelhantes para Mola de compressão D-042 Aço mola Ø 0,32 x 2,5 x 19,6 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-042 EN 10270-1 0,32 2,82 19,6 4,223 8,17 11,43 18,5 0,37 100,0 | 100,0 | 100,0 | 100,0
VD-042 1.4310 0,32 2,82 19,6 3,627 8,17 11,43 18,5 0,317 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-011A 2,2 18,3 0,11 EN 10270-1 1,429 5,33 12,98 56,6 | 76,4 | 63,4 | 29,8
D-011 2,2 17,8 0,11 EN 10270-1 1,374 5,33 12,48 55,7 | 85,1 | 54,5 | 27,4
D-016F 3,2 20 0,115 EN 10270-1 1,689 5,29 14,71 59,8 | 87,8 | 60,6 | 31,1
D-016E 3,2 18 0,129 EN 10270-1 1,705 4,8 13,2 61,7 | 84,5 | 65,6 | 35,0
D-021 2,75 22,8 0,138 EN 10270-1 2,222 6,66 16,14 62,9 | 88,7 | 62,7 | 37,3
D-021A 2,75 22,9 0,138 EN 10270-1 2,236 6,66 16,24 62,8 | 88,5 | 62,6 | 37,3
D-020A 2,75 15,7 0,204 EN 10270-1 2,225 4,78 10,92 70,6 | 89,4 | 71,7 | 50,8
D-020 2,75 15,4 0,204 EN 10270-1 2,164 4,78 10,62 70,9 | 90,0 | 72,0 | 50,8
D-021F 2,5 16 0,218 EN 10270-1 2,236 5,76 10,24 73,4 | 91,3 | 74,5 | 54,4
D-026X 3,6 18 0,242 EN 10270-1 3,214 4,7 13,3 78,1 | 88,0 | 81,0 | 65,4
D-036 3,52 19,5 0,261 EN 10270-1 3,49 6,12 13,38 82,2 | 91,6 | 84,5 | 70,6
D-036A 3,52 20,1 0,261 EN 10270-1 3,646 6,12 13,98 82,4 | 92,6 | 84,2 | 70,6
D-026A 2,25 16,6 0,269 EN 10270-1 2,741 6,41 10,19 80,7 | 93,1 | 81,9 | 67,0
D-026R-13 3,2 17,5 0,271 EN 10270-1 3,194 5,7 11,8 81,5 | 88,9 | 82,2 | 73,3
D-042 2,82 19,6 0,37 EN 10270-1 4,223 8,17 11,43 100,0 | 100,0 | 100,0 | 100,0
D-041A 2,82 14,2 0,547 EN 10270-1 4,547 5,89 8,31 80,0 | 89,6 | 82,9 | 67,5
D-041 2,82 13,6 0,547 EN 10270-1 4,219 5,89 7,71 77,7 | 88,7 | 77,0 | 67,5
D-056B 3,6 18,3 0,637 EN 10270-1 6,953 7,38 10,92 72,5 | 82,4 | 76,9 | 58,0
D-057E 3,2 21 0,642 EN 10270-1 7,01 10,08 10,92 74,3 | 88,7 | 76,7 | 57,5
D-063A 2,9 18,5 0,742 EN 10270-1 4,95 11,83 6,67 70,7 | 89,0 | 73,2 | 49,8
D-057D 3,2 18 0,766 EN 10270-1 7,147 8,68 9,32 67,7 | 85,2 | 69,6 | 48,2
D-063B 2,9 19,5 0,902 EN 10270-1 8,595 9,97 9,53 65,5 | 90,6 | 65,0 | 41,0
D-063 2,9 18,5 0,902 EN 10270-1 7,693 9,97 8,53 64,7 | 89,0 | 64,2 | 41,0
D-062B 2,9 13,6 1,335 EN 10270-1 8,555 7,19 6,41 53,8 | 81,1 | 52,6 | 27,7
D-063G 2,4 15,6 1,762 EN 10270-1 10,19 9,82 5,78 51,3 | 80,7 | 50,3 | 22,8
Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-042

País de origem: DE, German; Mola de compressão D-042
