Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Descontos por quantidade - Mola de compressão D-046A

Quantidade	Preço individual [EUR]
1	4,7200 EUR
2	3,3300 EUR
3	3,1700 EUR
7	1,7700 EUR
17	0,7400 EUR
37	0,4200 EUR
75	0,2000 EUR
125	0,1664 EUR
175	0,1253 EUR
250	0,1002 EUR
350	0,0758 EUR
450	0,0694 EUR

Mola de compressão Comprar

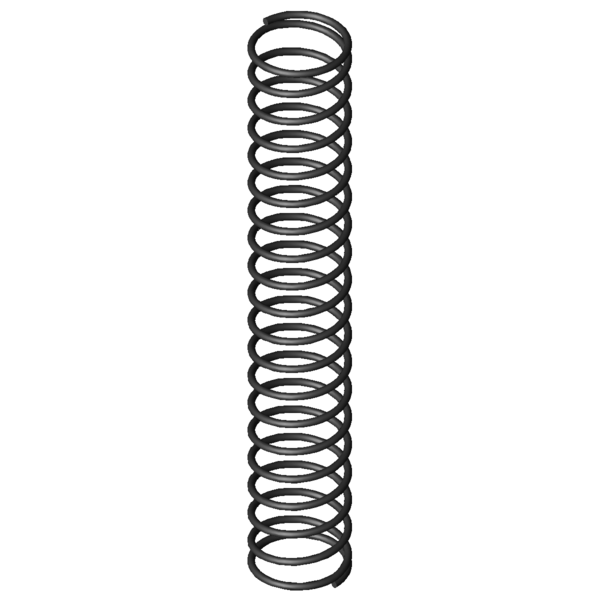

Imagem do Produto Mola de compressão D-046A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-046A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	0,4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	5	mm	Diâmetro médio de enrolamento
De	5,4	mm	Diâmetro externo de enrolamento
Dd	4,1	mm	Maior diâmetro do mandril
Dh	6	mm	Diâmetro mais pequeno de manga
L0	33,4	mm	Comprimento não tensionado da mola
Lk	23,31	mm	Comprimento de dobra
Fn	2,495	N	Força máxima com carga estática
Ln	11,27	mm	Comprimento mais pequeno com carga estática
sn	22,13	mm	Maior deslocamento da mola com carga estática
Fndyn	2,356	N	Força máxima com carga dinâmica
Lndyn	12,51	mm	Comprimento mais pequeno com carga dinâmica
shdyn	19,3	mm	Maior deslocamento da mola com carga dinâmica
S	1,751	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,113	N/mm	Flecha da mola
Gew	0,3199	g	Peso do artigo
Fntol	0,31	N	(+/-) tolerância para força máxima estática
Fndtol	0,3	N	(+/-) tolerância para força máxima dinâmica
Detol	0,25	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,38	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	B	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

cálculo do caminho de força Mola de compressão D-046A

Formulário de consulta Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Formulário de consulta Mola de compressão D-046A

Molas de compressão semelhantes para Mola de compressão D-046A Aço mola Ø 0,4 x 5 x 33,4 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-046A	EN 10270-1	0,4	5,4	33,4	2,495	11,27	22,13	18,5	0,113	80,2 \| 100,0 \| 73,2 \| 67,5
VD-046A	1.4310	0,4	5,4	33,4	2,143	11,27	22,13	18,5	0,097	75,7 \| 100,0 \| 69,0 \| 58,0
VD-046	1.4310	0,4	5,4	33,4	3,631	8,07	25,33	12,5	0,143	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-011Z-01	4,65	29,2	0,025	EN 10270-1	0,533	8,11	21,09	47,3 \| 78,7 \| 47,9 \| 15,1
D-011Z	4,65	22,1	0,037	EN 10270-1	0,611	5,76	16,34	44,5 \| 71,6 \| 39,5 \| 22,4
D-016A	3,45	34,1	0,066	EN 10270-1	1,772	7,1	27	60,7 \| 74,8 \| 67,9 \| 39,3
D-016	3,45	32,4	0,066	EN 10270-1	1,661	7,1	25,3	61,1 \| 74,5 \| 69,6 \| 39,3
D-026R-05	4	37	0,088	EN 10270-1	2,517	8,42	28,58	68,9 \| 79,8 \| 74,1 \| 52,8
D-032	4,32	41,6	0,09	EN 10270-1	2,94	9,02	32,58	69,3 \| 80,1 \| 73,6 \| 54,1
D-032A	4,32	41,9	0,09	EN 10270-1	2,967	9,02	32,88	69,2 \| 79,9 \| 73,6 \| 54,1
D-046A	5,4	33,4	0,113	EN 10270-1	2,495	11,27	22,13	80,2 \| 100,0 \| 73,2 \| 67,5
D-042J-04	6	44,1	0,119	EN 10270-1	4,245	8,37	35,73	81,7 \| 88,6 \| 85,2 \| 71,2
D-026R-04	4	25	0,13	EN 10270-1	2,472	6,03	18,97	73,1 \| 74,6 \| 66,7 \| 78,1
D-031	4,32	28,9	0,134	EN 10270-1	2,997	6,46	22,44	80,6 \| 82,2 \| 79,7 \| 80,0
D-030B	4,32	28,6	0,134	EN 10270-1	2,957	6,46	22,14	80,2 \| 81,9 \| 78,7 \| 80,0
D-042H	7	35,8	0,14	EN 10270-1	4,254	5,32	30,48	89,2 \| 92,4 \| 91,4 \| 83,6
D-047G	5	46,2	0,145	EN 10270-1	5,097	11,01	35,19	87,2 \| 90,0 \| 84,8 \| 86,8
D-046	5,4	33,4	0,167	EN 10270-1	4,228	8,07	25,33	100,0 \| 100,0 \| 100,0 \| 100,0
D-046B	5,4	35,8	0,167	EN 10270-1	4,628	8,07	27,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-042J-03	6	30,2	0,175	EN 10270-1	4,204	6,14	24,06	91,9 \| 91,5 \| 88,8 \| 95,5
D-037A	3,52	29,3	0,176	EN 10270-1	3,662	8,52	20,78	82,5 \| 75,7 \| 77,0 \| 94,7
D-037	3,52	28,6	0,176	EN 10270-1	3,538	8,52	20,08	84,4 \| 76,9 \| 81,5 \| 94,7
D-052A	4,4	35,5	0,181	EN 10270-1	4,138	12,65	22,85	90,5 \| 93,5 \| 85,9 \| 92,2
D-047F	5	31,2	0,214	EN 10270-1	4,996	7,89	23,31	86,5 \| 93,2 \| 88,3 \| 77,9
D-052	4,4	35,5	0,22	EN 10270-1	5,474	10,65	24,85	85,5 \| 93,5 \| 87,1 \| 75,8
D-052B	4,4	36,6	0,22	EN 10270-1	5,716	10,65	25,95	85,4 \| 93,1 \| 87,3 \| 75,8

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão D-046A

País de origem: DE, German; Mola de compressão D-046A
