Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Descontos por quantidade - Mola de compressão D-122

Quantidade	Preço individual [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Mola de compressão Comprar

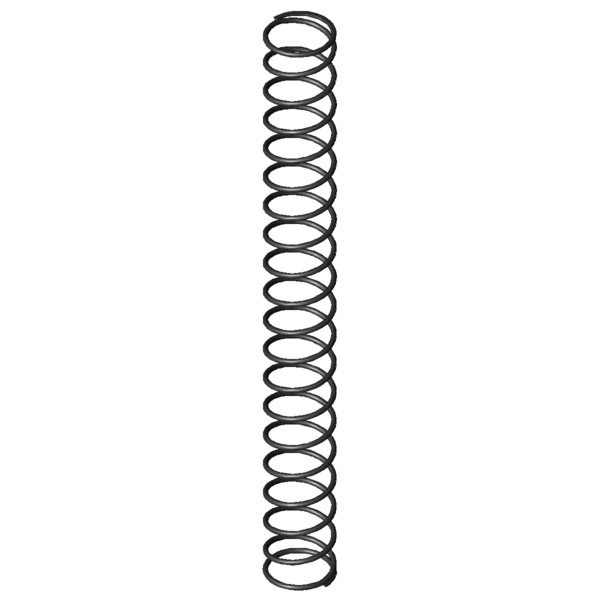

Imagem do Produto Mola de compressão D-122

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-122

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	0,8	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	10	mm	Diâmetro médio de enrolamento
De	10,8	mm	Diâmetro externo de enrolamento
Dd	8,7	mm	Maior diâmetro do mandril
Dh	11,6	mm	Diâmetro mais pequeno de manga
L0	96,5	mm	Comprimento não tensionado da mola
Lk	84,12	mm	Comprimento de dobra
Fn	16,951	N	Força máxima com carga estática
Ln	21,35	mm	Comprimento mais pequeno com carga estática
sn	75,15	mm	Maior deslocamento da mola com carga estática
Fndyn	16,391	N	Força máxima com carga dinâmica
Lndyn	23,83	mm	Comprimento mais pequeno com carga dinâmica
shdyn	37,77	mm	Maior deslocamento da mola com carga dinâmica
S	5,173	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,226	N/mm	Flecha da mola
Gew	2,5589	g	Peso do artigo
Fntol	1,13	N	(+/-) tolerância para força máxima estática
Fndtol	1,12	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,86	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	C	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

cálculo do caminho de força Mola de compressão D-122

Formulário de consulta Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Formulário de consulta Mola de compressão D-122

Molas de compressão semelhantes para Mola de compressão D-122 Aço mola Ø 0,8 x 10 x 96,5 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-122	EN 10270-1	0,8	10,8	96,5	16,951	21,35	75,15	18,5	0,226	100,0 \| 100,0 \| 100,0 \| 100,0
VD-122	1.4310	0,8	10,8	96,5	14,559	21,35	75,15	18,5	0,194	92,9 \| 100,0 \| 92,9 \| 85,9
VD-122A	1.4310	0,8	10,8	96,5	11,291	25,62	70,88	22,5	0,159	83,7 \| 100,0 \| 80,5 \| 70,6

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	43,7 \| 77,8 \| 41,8 \| 11,5
D-063M	8,5	97,6	0,08	EN 10270-1	6,828	12,5	85,1	60,0 \| 80,0 \| 64,3 \| 35,6
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	67,3 \| 90,1 \| 68,7 \| 43,1
D-090H	9	99,2	0,1	EN 10270-1	8,543	13,5	85,7	65,5 \| 83,1 \| 69,0 \| 44,2
D-090AA	10,5	117	0,108	EN 10270-1	10,919	15,6	101,4	67,7 \| 86,2 \| 69,3 \| 47,7
D-090Z	10,5	72,4	0,176	EN 10270-1	10,955	10,05	62,35	78,5 \| 83,7 \| 73,8 \| 77,9
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	84,9 \| 88,4 \| 87,3 \| 79,1
D-122A	10,8	96,5	0,185	EN 10270-1	13,145	25,62	70,88	89,4 \| 100,0 \| 85,9 \| 82,2
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	92,8 \| 92,3 \| 88,5 \| 97,5
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	87,5 \| 96,1 \| 88,5 \| 77,9
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	69,3 \| 87,5 \| 70,6 \| 49,8
D-155A-10	11	114	0,497	EN 10270-1	42,924	27,63	86,38	65,4 \| 87,6 \| 63,2 \| 45,4
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	64,4 \| 87,5 \| 64,8 \| 41,0
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	64,4 \| 83,2 \| 69,5 \| 40,6
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	63,4 \| 86,8 \| 63,9 \| 39,4
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	58,7 \| 84,9 \| 60,9 \| 30,4
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	56,3 \| 81,9 \| 59,9 \| 27,2
D-195A	11,25	93,5	1,105	EN 10270-1	63,409	36,14	57,36	52,5 \| 85,6 \| 51,5 \| 20,4
D-180Q-05	11	101	1,213	EN 10270-1	75,463	38,8	62,2	52,7 \| 86,8 \| 52,6 \| 18,6
D-195	11,25	93,5	1,344	EN 10270-1	82,816	31,9	61,6	51,2 \| 85,6 \| 51,2 \| 16,8
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	43,9 \| 78,2 \| 40,6 \| 13,0
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	39,6 \| 75,6 \| 33,8 \| 9,4
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	40,3 \| 78,5 \| 34,0 \| 8,4
D-227A	11,6	85	2,967	EN 10270-1	118,962	44,91	40,09	39,5 \| 77,1 \| 33,8 \| 7,6

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-122

País de origem: DE, German; Mola de compressão D-122
