Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Descontos por quantidade - Mola de compressão D-263P-02

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

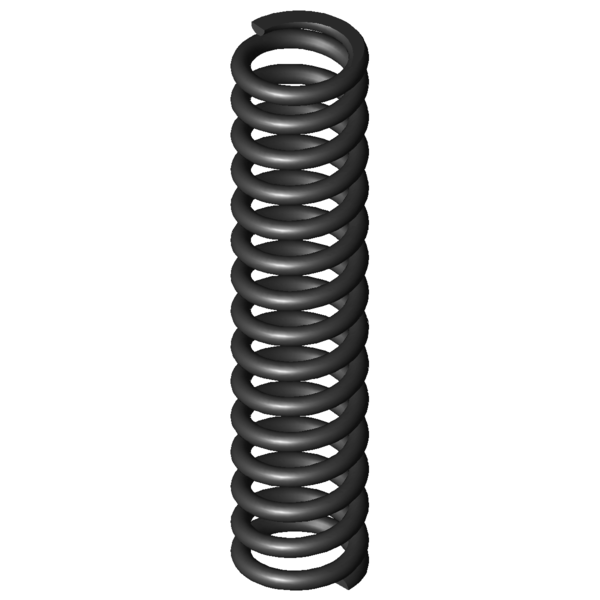

Imagem do Produto Mola de compressão D-263P-02
Imagem do Produto Mola de compressão D-263P-02
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263P-02

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 12,8 mm Diâmetro médio de enrolamento
De 15 mm Diâmetro externo de enrolamento
Dd 10,1 mm Maior diâmetro do mandril
Dh 15,7 mm Diâmetro mais pequeno de manga
L0 68 mm Comprimento não tensionado da mola
Lk 25,25 mm Comprimento de dobra
Fn 248,008 N Força máxima com carga estática
Ln 38,58 mm Comprimento mais pequeno com carga estática
sn 29,42 mm Maior deslocamento da mola com carga estática
Fndyn 229,11 N Força máxima com carga dinâmica
Lndyn 40,82 mm Comprimento mais pequeno com carga dinâmica
shdyn 11,69 mm Maior deslocamento da mola com carga dinâmica
S 4,874 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 13,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 8,429 N/mm Flecha da mola
Gew 18,7287 g Peso do artigo
Fntol 16,44 N (+/-) tolerância para força máxima estática
Fndtol 16,16 N (+/-) tolerância para força máxima dinâmica
Detol 0,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,51 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

cálculo do caminho de força Mola de compressão D-263P-02

Formulário de consulta Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Formulário de consulta Mola de compressão D-263P-02

Molas de compressão semelhantes para Mola de compressão D-263P-02 Aço mola Ø 2,2 x 12,8 x 68 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263P-02 EN 10270-1 2,2 15 68 248,008 38,58 29,42 13,5 8,429 81,6 | 96,1 | 75,7 | 73,0
VD-263P-02 1.4310 2,2 15 68 213,013 38,58 29,42 13,5 7,24 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206G 15 65,3 1,638 EN 10270-1 75,314 19,31 45,99 53,7 | 82,8 | 51,8 | 26,6
D-207J-10 14,5 73,5 1,878 EN 10270-1 89,697 25,74 47,76 57,5 | 86,8 | 55,3 | 30,5
D-207J-38 14 65,7 2,112 EN 10270-1 84,757 25,58 40,12 55,0 | 86,0 | 53,8 | 25,1
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 58,8 | 84,2 | 59,2 | 33,0
D-232R 16 64 3,248 EN 10270-1 115,94 28,3 35,7 64,3 | 89,9 | 64,6 | 38,5
D-256A 14,5 71 4,511 EN 10270-1 108,863 46,87 24,13 82,6 | 93,3 | 81,2 | 73,3
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 87,0 | 96,1 | 88,2 | 76,6
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 85,6 | 96,1 | 64,6 | 96,2
D-252AC 15 66,2 5,935 EN 10270-1 196,553 33,08 33,12 89,3 | 92,3 | 79,2 | 96,5
D-252A-07 14,8 64 5,979 EN 10270-1 178,184 34,2 29,8 83,6 | 94,6 | 85,3 | 70,9
D-257E 14 73,1 6,086 EN 10270-1 202,813 39,77 33,33 89,9 | 93,1 | 77,7 | 98,9
D-263Q-01 15 77 6,151 EN 10270-1 158,475 51,24 25,76 100,0 | 100,0 | 100,0 | 100,0
D-256 14,5 71 6,676 EN 10270-1 250,368 33,5 37,5 83,8 | 93,3 | 66,0 | 92,1
D-263Q 15 77 7,342 EN 10270-1 244,908 43,64 33,36 84,9 | 100,0 | 71,0 | 83,8
D-263P-02 15 68 8,429 EN 10270-1 248,008 38,58 29,42 81,6 | 96,1 | 75,7 | 73,0
D-257E-11 13 68 8,446 EN 10270-1 259,997 37,22 30,78 95,9 | 92,5 | 95,5 | 99,8
D-263V-16 15,2 76 9,21 EN 10270-1 213,738 52,79 23,21 81,8 | 96,4 | 82,1 | 66,8
D-263V-15 15,2 64 10,745 EN 10270-1 194,091 45,94 18,06 81,0 | 94,8 | 69,8 | 78,4
D-287A 15 67,5 11,014 EN 10270-1 108,931 57,61 9,89 67,1 | 91,9 | 53,6 | 55,9
D-287 15 67,5 16,3 EN 10270-1 439,336 40,55 26,95 65,2 | 91,9 | 65,8 | 37,7
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 59,6 | 92,4 | 59,6 | 26,8
D-288T-07 15 64 27,587 EN 10270-1 521,492 45,1 18,9 59,1 | 90,9 | 55,9 | 30,6
D-288X 14 71,4 28,755 EN 10270-1 489,365 54,38 17,02 52,9 | 88,2 | 49,2 | 21,4
D-288Z-08 15,5 76 34,032 EN 10270-1 655,998 56,72 19,28 52,1 | 88,8 | 49,5 | 18,1
D-288Z-07 15,5 64 41,121 EN 10270-1 657,416 48,01 15,99 51,3 | 87,3 | 46,0 | 20,5
Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-263P-02

País de origem: DE, German; Mola de compressão D-263P-02
