Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Descontos por quantidade - Mola de compressão D-263Q-07

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

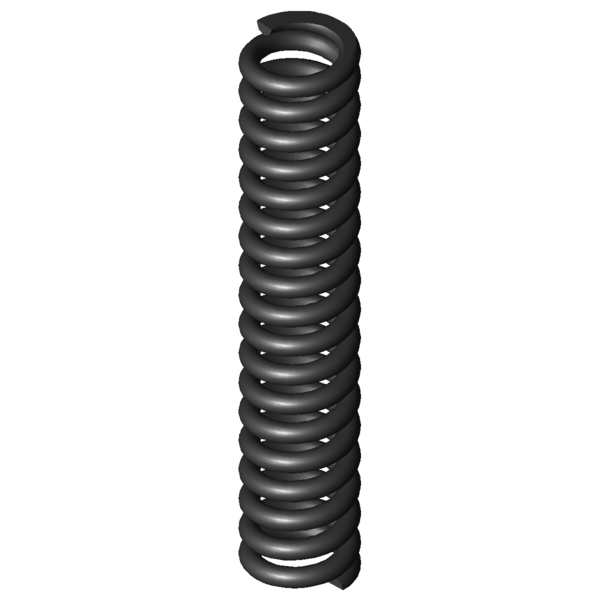

Imagem do Produto Mola de compressão D-263Q-07
Imagem do Produto Mola de compressão D-263Q-07
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263Q-07

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 10,1 mm Diâmetro médio de enrolamento
De 12,3 mm Diâmetro externo de enrolamento
Dd 7,4 mm Maior diâmetro do mandril
Dh 12,9 mm Diâmetro mais pequeno de manga
L0 64 mm Comprimento não tensionado da mola
Lk 41,77 mm Comprimento de dobra
Fn 260,02 N Força máxima com carga estática
Ln 45,48 mm Comprimento mais pequeno com carga estática
sn 18,52 mm Maior deslocamento da mola com carga estática
Fndyn 226,436 N Força máxima com carga dinâmica
Lndyn 47,87 mm Comprimento mais pequeno com carga dinâmica
shdyn 9,9 mm Maior deslocamento da mola com carga dinâmica
S 3,745 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 16,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 14,038 N/mm Flecha da mola
Gew 17,6384 g Peso do artigo
Fntol 24,47 N (+/-) tolerância para força máxima estática
Fndtol 23,97 N (+/-) tolerância para força máxima dinâmica
Detol 0,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,47 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

cálculo do caminho de força Mola de compressão D-263Q-07

Formulário de consulta Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Formulário de consulta Mola de compressão D-263Q-07

Molas de compressão semelhantes para Mola de compressão D-263Q-07 Aço mola Ø 2,2 x 10,1 x 64 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263Q-07 EN 10270-1 2,2 12,3 64 260,02 45,48 18,52 16,5 14,038 100,0 | 100,0 | 100,0 | 100,0
VD-263Q-07 1.4310 2,2 12,3 64 223,33 45,48 18,52 16,5 12,057 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207J-38 14 65,7 2,112 EN 10270-1 84,757 25,58 40,12 46,3 | 84,5 | 39,4 | 15,0
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 49,5 | 84,3 | 44,5 | 19,8
D-207KD 12,5 55,8 3,1 EN 10270-1 95,05 25,14 30,66 51,7 | 84,6 | 48,5 | 22,1
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 52,8 | 88,4 | 47,7 | 22,4
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 50,1 | 90,1 | 35,5 | 24,6
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 53,6 | 83,9 | 51,4 | 25,4
D-227A-07 11,5 64 4,17 EN 10270-1 126,123 33,76 30,24 57,8 | 88,7 | 54,9 | 29,7
D-226 11,6 58,5 5,341 EN 10270-1 167,179 27,2 31,3 62,0 | 86,1 | 61,7 | 38,0
D-234B 12 62,7 6,502 EN 10270-1 175,975 35,63 27,07 68,9 | 92,4 | 68,0 | 46,3
D-234BE 11 67 7,043 EN 10270-1 164,91 43,59 23,41 70,1 | 88,9 | 71,3 | 50,2
D-257E-07 12,3 64 8,287 EN 10270-1 157,188 45,03 18,97 78,3 | 97,0 | 79,0 | 59,0
D-257E-11 13 68 8,446 EN 10270-1 259,997 37,22 30,78 77,8 | 93,2 | 80,1 | 60,2
D-261A 12 55 8,811 EN 10270-1 78,526 46,09 8,91 64,5 | 91,5 | 39,2 | 62,8
D-261 12 55 13,04 EN 10270-1 294,215 32,44 22,56 89,9 | 91,5 | 85,2 | 92,9
D-263Q-07 12,3 64 14,038 EN 10270-1 260,02 45,48 18,52 100,0 | 100,0 | 100,0 | 100,0
D-288E 13 66,2 22,178 EN 10270-1 389,222 48,65 17,55 79,1 | 93,1 | 80,8 | 63,3
D-263V-07 12,35 64 23,9 EN 10270-1 492,338 43,4 20,6 75,9 | 97,7 | 71,4 | 58,7
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-263Q-07

País de origem: DE, German; Mola de compressão D-263Q-07
