Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Descontos por quantidade - Mola de compressão D-263S

Quantidade	Preço individual [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Mola de compressão Comprar

Imagem do Produto Mola de compressão D-263S

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263S

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	8,8	mm	Diâmetro médio de enrolamento
De	11	mm	Diâmetro externo de enrolamento
Dd	6	mm	Maior diâmetro do mandril
Dh	11,6	mm	Diâmetro mais pequeno de manga
L0	23	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	318,334	N	Força máxima com carga estática
Ln	18	mm	Comprimento mais pequeno com carga estática
sn	5	mm	Maior deslocamento da mola com carga estática
Fndyn	270,605	N	Força máxima com carga dinâmica
Lndyn	18,75	mm	Comprimento mais pequeno com carga dinâmica
shdyn	2,24	mm	Maior deslocamento da mola com carga dinâmica
S	3,782	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	63,672	N/mm	Flecha da mola
Gew	6,2303	g	Peso do artigo
Fntol	38,24	N	(+/-) tolerância para força máxima estática
Fndtol	37,52	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,53	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	G	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

cálculo do caminho de força Mola de compressão D-263S

Formulário de consulta Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Formulário de consulta Mola de compressão D-263S

Molas de compressão semelhantes para Mola de compressão D-263S Aço mola Ø 2,2 x 8,8 x 23 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263S	EN 10270-1	2,2	11	23	318,334	18	5	5,5	63,672	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263S	1.4310	2,2	11	23	273,416	18	5	5,5	54,688	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	41,3 \| 81,3 \| 33,3 \| 9,4
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	40,8 \| 79,3 \| 33,1 \| 10,1
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	42,0 \| 80,5 \| 34,5 \| 11,2
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	44,8 \| 85,3 \| 36,8 \| 12,5
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	46,9 \| 81,9 \| 45,9 \| 12,8
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	47,6 \| 82,1 \| 43,1 \| 17,6
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	49,1 \| 86,8 \| 42,6 \| 18,0
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	49,2 \| 84,3 \| 44,3 \| 18,9
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	53,9 \| 90,6 \| 48,2 \| 23,0
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	57,2 \| 89,0 \| 53,7 \| 28,8
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	61,5 \| 92,6 \| 58,8 \| 33,2
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	80,9 \| 92,6 \| 80,0 \| 70,2
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	74,5 \| 91,7 \| 61,3 \| 70,6
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	90,1 \| 91,0 \| 88,5 \| 90,8
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14

Número de tarifa alfandegária: 73202081; Mola de compressão D-263S

País de origem: DE, German; Mola de compressão D-263S

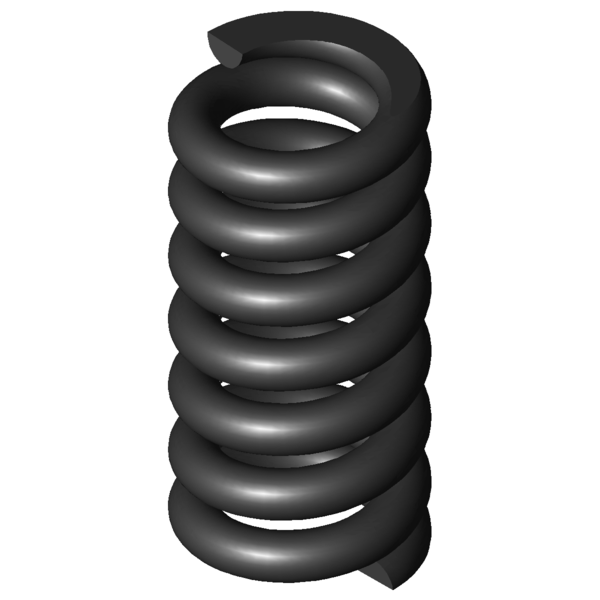

Imagem do Produto - Molas de compressão D-263S
