Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Descontos por quantidade - Mola de compressão D-263V-05

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

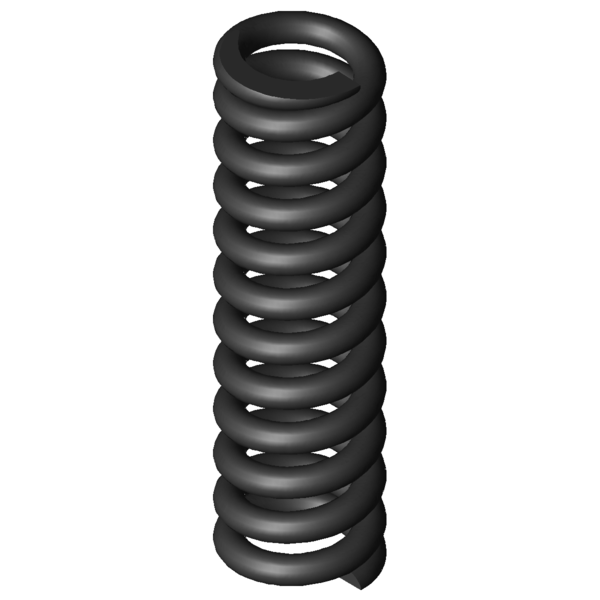

Imagem do Produto Mola de compressão D-263V-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,35	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	10	mm	Diâmetro médio de enrolamento
De	12,35	mm	Diâmetro externo de enrolamento
Dd	7,2	mm	Maior diâmetro do mandril
Dh	13	mm	Diâmetro mais pequeno de manga
L0	44	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	398,058	N	Força máxima com carga estática
Ln	31,19	mm	Comprimento mais pequeno com carga estática
sn	12,81	mm	Maior deslocamento da mola com carga estática
Fndyn	351,711	N	Força máxima com carga dinâmica
Lndyn	32,68	mm	Comprimento mais pequeno com carga dinâmica
shdyn	4,3	mm	Maior deslocamento da mola com carga dinâmica
S	4,165	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	10	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	31,07	N/mm	Flecha da mola
Gew	12,9252	g	Peso do artigo
Fntol	35,1	N	(+/-) tolerância para força máxima estática
Fndtol	34,41	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,94	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

cálculo do caminho de força Mola de compressão D-263V-05

Formulário de consulta Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Formulário de consulta Mola de compressão D-263V-05

Molas de compressão semelhantes para Mola de compressão D-263V-05 Aço mola Ø 2,35 x 10 x 44 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-05	EN 10270-1	2,35	12,35	44	398,058	31,19	12,81	10	31,07	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	51,1 \| 87,1 \| 47,9 \| 18,5
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	51,6 \| 85,5 \| 48,1 \| 21,1
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	53,7 \| 84,7 \| 51,1 \| 25,3
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	61,0 \| 88,1 \| 60,7 \| 34,1
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	62,6 \| 90,3 \| 62,0 \| 35,5
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	63,6 \| 87,0 \| 65,4 \| 38,4
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	69,0 \| 94,9 \| 68,4 \| 43,7
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	71,1 \| 90,4 \| 72,5 \| 50,5
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	75,8 \| 93,2 \| 76,8 \| 57,3
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	71,4 \| 89,8 \| 65,4 \| 59,0
D-260	12	38,5	19,176	EN 10270-1	290,763	23,34	15,16	76,8 \| 89,9 \| 78,8 \| 61,7
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	81,8 \| 97,7 \| 80,0 \| 67,8
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	80,3 \| 93,2 \| 69,3 \| 78,5
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	89,8 \| 95,4 \| 86,9 \| 86,9
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-288D	13	42,5	36,186	EN 10270-1	388,872	31,75	10,75	90,6 \| 95,2 \| 90,8 \| 85,9
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	90,7 \| 95,5 \| 91,6 \| 85,0

Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-05

País de origem: DE, German; Mola de compressão D-263V-05
