Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Descontos por quantidade - Mola de compressão D-286A

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

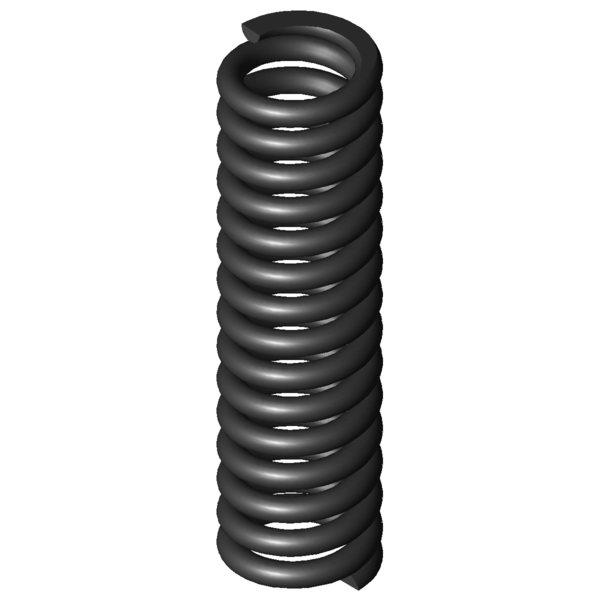

Imagem do Produto Mola de compressão D-286A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-286A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,5	mm	Diâmetro médio de enrolamento
De	15	mm	Diâmetro externo de enrolamento
Dd	9,4	mm	Maior diâmetro do mandril
Dh	15,7	mm	Diâmetro mais pequeno de manga
L0	55	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	175,216	N	Força máxima com carga estática
Ln	43,39	mm	Comprimento mais pequeno com carga estática
sn	11,61	mm	Maior deslocamento da mola com carga estática
Fndyn	140,21	N	Força máxima com carga dinâmica
Lndyn	45,71	mm	Comprimento mais pequeno com carga dinâmica
shdyn	9,29	mm	Maior deslocamento da mola com carga dinâmica
S	3,889	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	15,093	N/mm	Flecha da mola
Gew	23,6179	g	Peso do artigo
Fntol	24,38	N	(+/-) tolerância para força máxima estática
Fndtol	23,85	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,44	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

cálculo do caminho de força Mola de compressão D-286A

Formulário de consulta Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Formulário de consulta Mola de compressão D-286A

Molas de compressão semelhantes para Mola de compressão D-286A Aço mola Ø 2,5 x 12,5 x 55 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-286A	EN 10270-1	2,5	15	55	175,216	43,39	11,61	13,5	15,093	80,7 \| 93,5 \| 77,3 \| 71,2
VD-286A	1.4310	2,5	15	55	150,492	43,39	11,61	13,5	12,963	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	52,4 \| 83,9 \| 49,6 \| 23,6
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	48,0 \| 82,5 \| 43,3 \| 18,3
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	53,3 \| 82,3 \| 51,7 \| 25,9
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	55,0 \| 86,8 \| 52,1 \| 26,1
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	55,8 \| 85,1 \| 55,6 \| 26,6
D-257D-01	14	60	6,987	EN 10270-1	173,579	35,16	24,84	78,6 \| 89,7 \| 81,1 \| 65,0
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	79,4 \| 89,6 \| 82,7 \| 65,7
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	69,2 \| 90,5 \| 70,3 \| 46,8
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	69,0 \| 91,5 \| 57,6 \| 57,8
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	73,0 \| 88,1 \| 71,5 \| 59,5
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	70,6 \| 88,9 \| 57,8 \| 65,1
D-263P-01	15	53	10,838	EN 10270-1	238,615	30,98	22,02	76,6 \| 94,8 \| 63,1 \| 71,8
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	78,6 \| 92,3 \| 64,2 \| 79,4
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	88,8 \| 95,8 \| 73,5 \| 97,1
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	80,7 \| 93,5 \| 77,3 \| 71,2
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	72,9 \| 95,4 \| 60,9 \| 62,3
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	73,7 \| 95,2 \| 47,9 \| 78,0
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	72,1 \| 95,3 \| 50,2 \| 70,8
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	70,0 \| 95,5 \| 51,6 \| 63,0
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	66,7 \| 94,8 \| 66,4 \| 38,9
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	63,0 \| 94,0 \| 53,4 \| 41,6
D-288Z-06	15,5	51	50,611	EN 10270-1	547,97	40,17	10,83	60,8 \| 90,0 \| 62,6 \| 29,8

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-286A

País de origem: DE, German; Mola de compressão D-286A
