Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Descontos por quantidade - Mola de compressão D-339Z-03

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

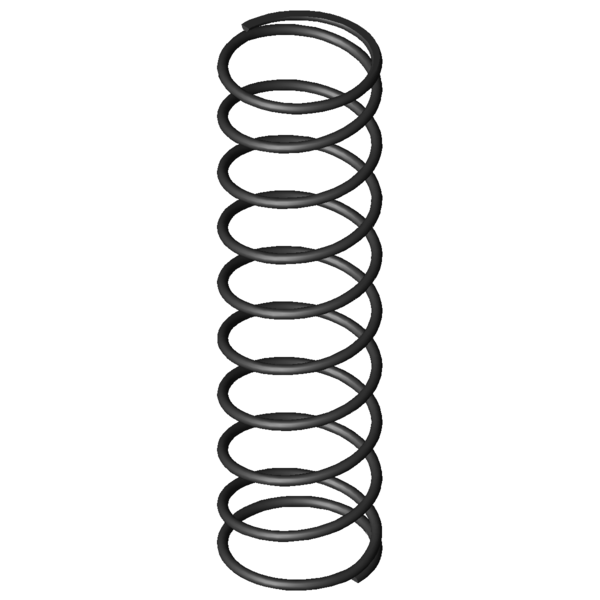

Imagem do Produto Mola de compressão D-339Z-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339Z-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	70	mm	Diâmetro médio de enrolamento
De	75	mm	Diâmetro externo de enrolamento
Dd	63,3	mm	Maior diâmetro do mandril
Dh	78	mm	Diâmetro mais pequeno de manga
L0	273	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	444,982	N	Força máxima com carga estática
Ln	69,25	mm	Comprimento mais pequeno com carga estática
sn	203,76	mm	Maior deslocamento da mola com carga estática
Fndyn	426,67	N	Força máxima com carga dinâmica
Lndyn	77,63	mm	Comprimento mais pequeno com carga dinâmica
shdyn	111	mm	Maior deslocamento da mola com carga dinâmica
S	31,529	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,184	N/mm	Flecha da mola
Gew	358,3831	g	Peso do artigo
Fntol	27,83	N	(+/-) tolerância para força máxima estática
Fndtol	27,56	N	(+/-) tolerância para força máxima dinâmica
Detol	1,2	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	9,69	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

cálculo do caminho de força Mola de compressão D-339Z-03

Formulário de consulta Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Formulário de consulta Mola de compressão D-339Z-03

Molas de compressão semelhantes para Mola de compressão D-339Z-03 Aço mola Ø 5 x 70 x 273 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339Z-03	EN 10270-1	5	75	273	444,982	69,25	203,76	8,5	2,184	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339Z-03	1.4310	5	75	273	382,194	69,25	203,76	8,5	1,876	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	68,8 \| 86,9 \| 70,6 \| 48,9
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	75,2 \| 88,2 \| 77,7 \| 59,8
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	81,5 \| 86,2 \| 82,6 \| 75,5
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	87,2 \| 91,2 \| 73,1 \| 97,3
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	92,4 \| 90,7 \| 87,4 \| 99,3
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	96,1 \| 93,5 \| 98,3 \| 96,6
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	90,0 \| 89,4 \| 88,4 \| 92,4
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	84,7 \| 96,6 \| 84,6 \| 72,9
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	77,4 \| 87,7 \| 81,0 \| 63,5
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	85,9 \| 94,6 \| 70,6 \| 92,6
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	71,6 \| 88,3 \| 73,1 \| 53,4
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	69,9 \| 88,3 \| 71,0 \| 50,3
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	64,3 \| 84,0 \| 65,8 \| 43,2
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	65,0 \| 84,4 \| 68,8 \| 41,8
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	68,0 \| 86,2 \| 67,8 \| 50,0
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	56,9 \| 88,2 \| 55,9 \| 26,7
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	53,9 \| 81,2 \| 57,8 \| 22,8
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	46,7 \| 78,6 \| 44,2 \| 17,3
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	49,9 \| 82,7 \| 50,5 \| 16,4
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	41,6 \| 75,6 \| 39,8 \| 9,3

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-339Z-03

País de origem: DE, German; Mola de compressão D-339Z-03
