Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Descontos por quantidade - Mola de compressão D-460

Quantidade Preço individual [EUR]
1 39,1400 EUR
2 31,1800 EUR
3 30,5900 EUR
7 27,6100 EUR
17 25,4600 EUR
37 24,0000 EUR
75 23,1400 EUR
125 23,0080 EUR
175 22,7957 EUR
250 22,4802 EUR
350 22,0368 EUR

Mola de compressão Comprar

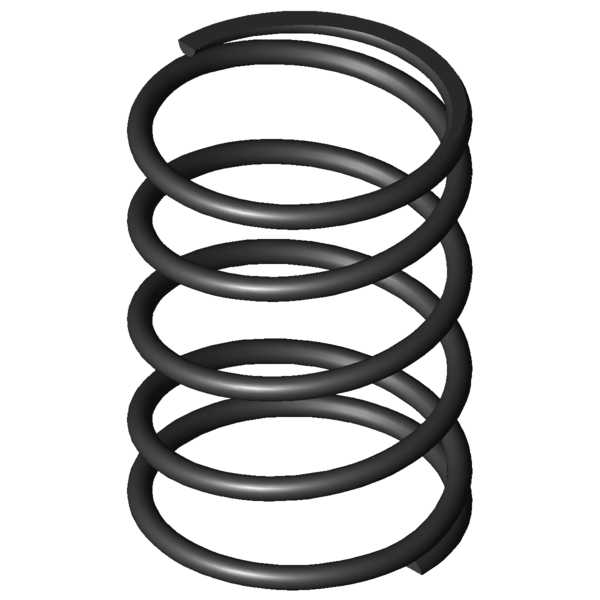

Imagem do Produto Mola de compressão D-460
Imagem do Produto Mola de compressão D-460
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-460

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 11 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 139 mm Diâmetro médio de enrolamento
De 150 mm Diâmetro externo de enrolamento
Dd mm Maior diâmetro do mandril
Dh mm Diâmetro mais pequeno de manga
L0 210 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 2164,868 N Força máxima com carga estática
Ln 73,57 mm Comprimento mais pequeno com carga estática
sn 136,43 mm Maior deslocamento da mola com carga estática
Fndyn N Força máxima com carga dinâmica
Lndyn mm Comprimento mais pequeno com carga dinâmica
shdyn mm Maior deslocamento da mola com carga dinâmica
S 56,857 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 3,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 15,868 N/mm Flecha da mola
Gew 1804,1933 g Peso do artigo
Fntol 136 N (+/-) tolerância para força máxima estática
Fndtol N (+/-) tolerância para força máxima dinâmica
Detol 2,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 6,54 mm (+/-) tolerância para comprimento não tensionado da mola
PG BE - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

cálculo do caminho de força Mola de compressão D-460

Formulário de consulta Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Formulário de consulta Mola de compressão D-460

Molas de compressão semelhantes para Mola de compressão D-460 Aço mola Ø 11 x 139 x 210 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-460 EN 10270-1 11 150 210 2164,868 73,57 136,43 3,5 15,868 76,3 | 87,9 | 77,3 | 63,6
Número de molas metálicas semelhantes: 1

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-364S 105 180 4,769 EN 10270-1 643,918 44,97 135,03 55,1 | 71,0 | 64,4 | 30,1
D-389B 120 216 4,843 EN 10270-1 801,464 50,53 165,47 56,8 | 80,3 | 59,7 | 30,5
D-369E 78,3 210 5,058 EN 10270-1 647,476 82 128 54,5 | 69,8 | 61,9 | 31,9
D-366 86,3 220 5,699 EN 10270-1 916,989 59,1 160,9 56,5 | 70,1 | 63,6 | 35,9
D-414D-12 135 280 6,075 EN 10270-1 1172,521 87 193 71,3 | 85,6 | 68,1 | 60,2
D-414A 150 254 6,813 EN 10270-1 1292,708 64,25 189,75 74,6 | 86,3 | 70,0 | 67,5
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 63,8 | 71,1 | 69,5 | 50,8
D-414D-22 120 255 8,886 EN 10270-1 1521,815 83,74 171,26 79,5 | 79,7 | 70,9 | 88,0
D-414D-10 135 185 9,547 EN 10270-1 1175,116 61,91 123,09 73,0 | 86,6 | 72,3 | 60,2
D-394B 98 185 10,407 EN 10270-1 1167,7 72,8 112,2 69,7 | 75,4 | 68,1 | 65,6
D-390 108 170 11,922 EN 10270-1 1390,586 53,36 116,64 75,1 | 75,2 | 74,9 | 75,1
D-399C 81 220 12,619 EN 10270-1 1523,253 99,29 120,71 77,7 | 74,1 | 79,4 | 79,5
D-414D-20 120 170 13,964 EN 10270-1 1538,242 59,84 110,16 81,6 | 80,9 | 75,9 | 88,0
D-415 135 205 14,903 EN 10270-1 2061,019 66,7 138,3 74,7 | 81,0 | 75,4 | 67,8
D-460 150 210 15,868 EN 10270-1 2164,868 73,57 136,43 76,3 | 87,9 | 77,3 | 63,6
D-414F 100 200 16,127 EN 10270-1 1934,568 80,04 119,96 89,4 | 81,2 | 88,6 | 98,4
D-510 165 230 16,852 EN 10270-1 2520,354 80,44 149,56 74,1 | 84,1 | 78,4 | 59,9
D-472 125 250 18,305 EN 10270-1 2776,868 98,3 151,7 72,1 | 86,4 | 74,7 | 55,2
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 86,8 | 85,2 | 89,7 | 85,7
D-520 135 280 20,64 EN 10270-1 3570,736 107 173 69,3 | 88,8 | 70,2 | 48,9
D-426A 90 230 20,945 EN 10270-1 2018,65 133,62 96,38 79,5 | 80,7 | 81,9 | 75,8
D-470 125 160 28,764 EN 10270-1 2572,902 70,55 89,45 72,2 | 86,5 | 74,9 | 55,2
D-518 135 180 32,435 EN 10270-1 3346,642 76,82 103,18 69,4 | 89,1 | 70,2 | 48,9
D-482 100 200 38,469 EN 10270-1 4039,196 95 105 64,6 | 87,3 | 65,3 | 41,2
D-530 110 215 40,809 EN 10270-1 4562,289 103,2 111,8 63,7 | 87,6 | 64,7 | 38,9
D-429A 84 200 45,71 EN 10270-1 3739,066 118,2 81,8 58,1 | 80,7 | 58,9 | 34,7
D-494 75 210 66,939 EN 10270-1 5382,057 129,6 80,4 52,2 | 83,3 | 49,6 | 23,7
Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão D-460

País de origem: DE, German; Mola de compressão D-460
