Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Descontos por quantidade - Mola de compressão D-550

Quantidade	Preço individual [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Mola de compressão Comprar

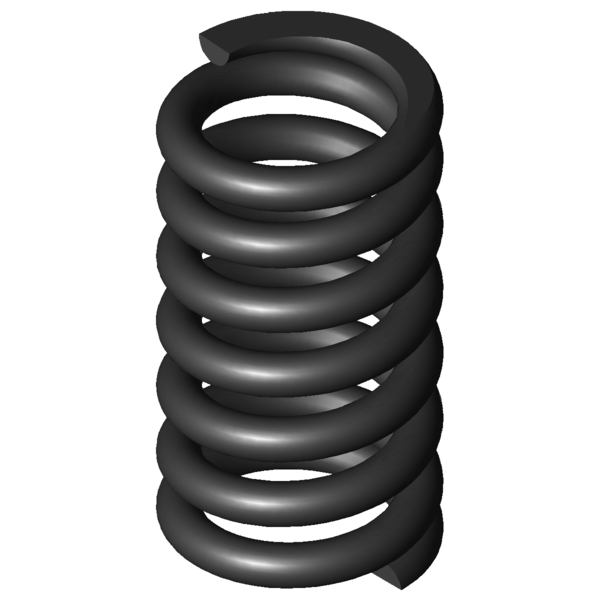

Imagem do Produto Mola de compressão D-550

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-550

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	12	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	63	mm	Diâmetro médio de enrolamento
De	75	mm	Diâmetro externo de enrolamento
Dd		mm	Maior diâmetro do mandril
Dh		mm	Diâmetro mais pequeno de manga
L0	140	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	6247,359	N	Força máxima com carga estática
Ln	99,33	mm	Comprimento mais pequeno com carga estática
sn	40,67	mm	Maior deslocamento da mola com carga estática
Fndyn		N	Força máxima com carga dinâmica
Lndyn		mm	Comprimento mais pequeno com carga dinâmica
shdyn		mm	Maior deslocamento da mola com carga dinâmica
S	23,273	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	153,606	N/mm	Flecha da mola
Gew	1327,0415	g	Peso do artigo
Fntol	425	N	(+/-) tolerância para força máxima estática
Fndtol		N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,16	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	BE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

cálculo do caminho de força Mola de compressão D-550

Formulário de consulta Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Formulário de consulta Mola de compressão D-550

Molas de compressão semelhantes para Mola de compressão D-550 Aço mola Ø 12 x 63 x 140 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-550	EN 10270-1	12	75	140	6247,359	99,33	40,67	5,5	153,606	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	38,6 \| 78,4 \| 29,8 \| 7,6
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	40,0 \| 75,6 \| 36,3 \| 8,0
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	41,7 \| 83,3 \| 32,6 \| 9,2
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	41,8 \| 75,9 \| 39,7 \| 9,8
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	45,3 \| 84,8 \| 38,4 \| 12,7
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	45,7 \| 77,1 \| 45,6 \| 14,5
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	45,6 \| 80,4 \| 41,3 \| 15,2
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	50,9 \| 87,1 \| 45,8 \| 19,8
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	53,6 \| 79,7 \| 55,4 \| 25,6
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	70,2 \| 92,4 \| 70,1 \| 48,2
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	67,2 \| 83,2 \| 69,2 \| 49,2
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	82,2 \| 97,2 \| 82,1 \| 67,3
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	88,3 \| 95,7 \| 89,6 \| 79,5
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	82,0 \| 85,6 \| 69,4 \| 91,0
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	100,0 \| 100,0 \| 100,0 \| 100,0
D-490	75	100	162,566	EN 10270-1	5477,685	66,3	33,7	89,2 \| 87,7 \| 85,3 \| 94,5
D-548	75	100	241,381	EN 10270-1	6774,008	71,94	28,06	78,2 \| 90,5 \| 80,6 \| 63,6

Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-550

País de origem: DE, German; Mola de compressão D-550
