Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Descontos por quantidade - Mola de compressão VD-247C

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

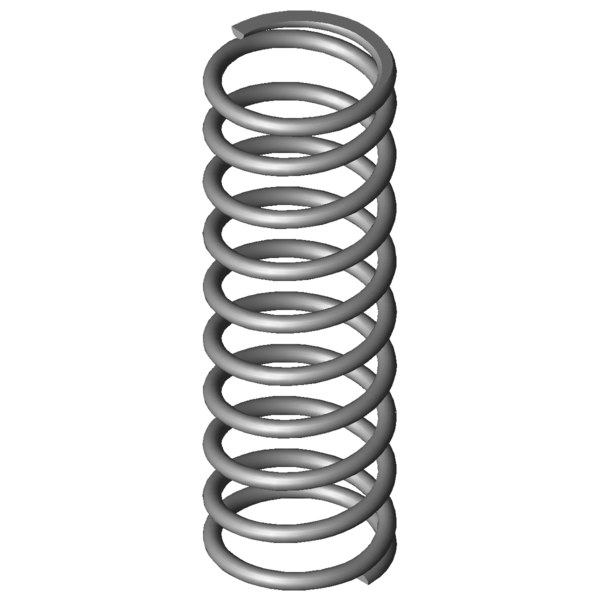

Imagem do Produto Mola de compressão VD-247C

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-247C

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	18,5	mm	Diâmetro médio de enrolamento
De	20,5	mm	Diâmetro externo de enrolamento
Dd	15,8	mm	Maior diâmetro do mandril
Dh	21,4	mm	Diâmetro mais pequeno de manga
L0	62	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	96,556	N	Força máxima com carga estática
Ln	24,88	mm	Comprimento mais pequeno com carga estática
sn	37,12	mm	Maior deslocamento da mola com carga estática
Fndyn	91,514	N	Força máxima com carga dinâmica
Lndyn	26,82	mm	Comprimento mais pequeno com carga dinâmica
shdyn	18,39	mm	Maior deslocamento da mola com carga dinâmica
S	7,059	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,601	N/mm	Flecha da mola
Gew	15,1545	g	Peso do artigo
Fntol	6,97	N	(+/-) tolerância para força máxima estática
Fndtol	6,9	N	(+/-) tolerância para força máxima dinâmica
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,12	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

cálculo do caminho de força Mola de compressão VD-247C

Formulário de consulta Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Formulário de consulta Mola de compressão VD-247C

Molas de compressão semelhantes para Mola de compressão VD-247C Aço inoxidáve Ø 2 x 18,5 x 62 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-247C	1.4310	2	20,5	62	96,556	24,88	37,12	8,5	2,601	100,0 \| 100,0 \| 100,0 \| 100,0
D-247C	EN 10270-1	2	20,5	62	112,419	24,88	37,12	8,5	3,029	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-145D-02	18,5	65	0,297	1.4310	16,155	10,58	54,42	44,1 \| 78,5 \| 42,5 \| 11,4
VD-206D-14	20,4	58	0,891	1.4310	39,74	13,4	44,6	61,4 \| 87,7 \| 62,2 \| 34,3
VD-182	17,25	62	0,948	1.4310	44,805	14,75	47,25	60,4 \| 82,2 \| 62,5 \| 36,5
VD-207JX	18,5	59,5	1,061	1.4310	42,449	19,48	40,02	65,4 \| 87,1 \| 68,4 \| 40,8
VD-212D	19,8	66	1,119	1.4310	50,582	20,8	45,2	66,8 \| 90,2 \| 67,3 \| 43,0
VD-207J-71	20	55	1,272	1.4310	52,153	14	41	69,4 \| 87,1 \| 72,3 \| 48,9
VD-247D-07	20	65	1,334	1.4310	22,707	47,97	17,03	61,2 \| 97,6 \| 34,7 \| 51,3
VD-232L-02	20	69	1,793	1.4310	82,857	22,78	46,22	81,5 \| 92,5 \| 83,1 \| 68,9
VD-232L-01	20	56	2,344	1.4310	88,455	18,26	37,74	92,6 \| 92,6 \| 95,0 \| 90,1
VD-247C	20,5	62	2,601	1.4310	96,556	24,88	37,12	100,0 \| 100,0 \| 100,0 \| 100,0
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	86,4 \| 97,7 \| 79,7 \| 81,8
VD-247D-20	18,5	66	3,667	1.4310	152,398	24,44	41,56	80,7 \| 94,7 \| 76,3 \| 70,9
VD-263M-02	19	68	4,117	1.4310	148,91	31,83	36,17	78,6 \| 91,6 \| 81,1 \| 63,2
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	69,7 \| 86,7 \| 71,4 \| 50,9
VD-263M-01	19	57	5,086	1.4310	154,577	26,61	30,39	71,7 \| 91,8 \| 72,2 \| 51,1
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	72,3 \| 94,2 \| 72,6 \| 50,1
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	63,7 \| 91,0 \| 65,6 \| 34,7
VD-281	18,5	61	9,817	1.4310	307,47	29,68	31,32	58,0 \| 89,5 \| 57,9 \| 26,5
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	55,0 \| 88,5 \| 53,1 \| 23,4
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	48,3 \| 81,2 \| 44,7 \| 19,0
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	50,9 \| 87,3 \| 47,2 \| 18,2
VD-288X-07	19,4	64	16,699	1.4310	468,411	35,95	28,05	50,2 \| 86,8 \| 48,1 \| 15,6
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	44,5 \| 80,2 \| 39,4 \| 13,9
VD-288S-10	18,9	65	19,827	1.4310	432,221	43,2	21,8	46,7 \| 86,3 \| 40,5 \| 13,1
VD-313A-30	18,6	65	23,925	1.4310	489,815	44,53	20,47	43,7 \| 82,9 \| 37,4 \| 10,9

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão VD-247C

País de origem: DE, German; Mola de compressão VD-247C
