Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Descontos por quantidade - Mola de compressão VD-261A

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

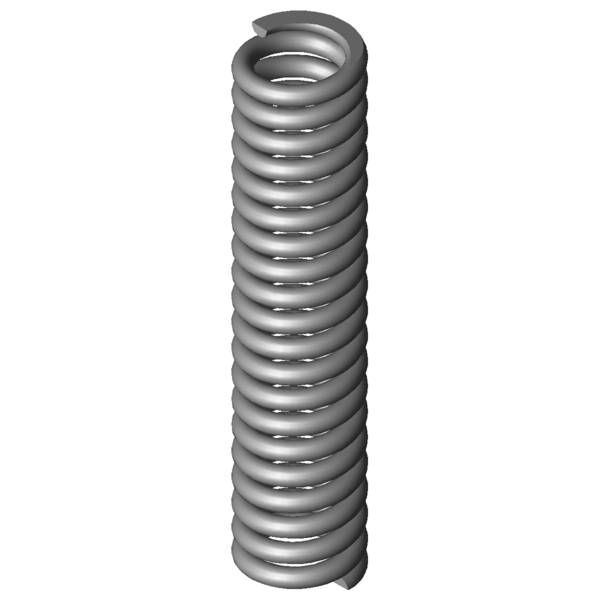

Imagem do Produto Mola de compressão VD-261A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-261A

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	10	mm	Diâmetro médio de enrolamento
De	12	mm	Diâmetro externo de enrolamento
Dd	7,5	mm	Maior diâmetro do mandril
Dh	12,6	mm	Diâmetro mais pequeno de manga
L0	55	mm	Comprimento não tensionado da mola
Lk	22,8	mm	Comprimento de dobra
Fn	67,446	N	Força máxima com carga estática
Ln	46,09	mm	Comprimento mais pequeno com carga estática
sn	8,91	mm	Maior deslocamento da mola com carga estática
Fndyn	48,13	N	Força máxima com carga dinâmica
Lndyn	48,64	mm	Comprimento mais pequeno com carga dinâmica
shdyn	6,36	mm	Maior deslocamento da mola com carga dinâmica
S	2,865	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	7,568	N/mm	Flecha da mola
Gew	15,9932	g	Peso do artigo
Fntol	15,39	N	(+/-) tolerância para força máxima estática
Fndtol	15,1	N	(+/-) tolerância para força máxima dinâmica
Detol	0,25	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,9	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

cálculo do caminho de força Mola de compressão VD-261A

Formulário de consulta Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Formulário de consulta Mola de compressão VD-261A

Molas de compressão semelhantes para Mola de compressão VD-261A Aço inoxidáve Ø 2 x 10 x 55 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-261A	1.4310	2	12	55	67,446	46,09	8,91	18,5	7,568	100,0 \| 100,0 \| 100,0 \| 100,0
D-261A	EN 10270-1	2	12	55	78,526	46,09	8,91	18,5	8,811	92,9 \| 100,0 \| 92,9 \| 85,9
D-261	EN 10270-1	2	12	55	294,215	32,44	22,56	12,5	13,04	63,1 \| 100,0 \| 31,2 \| 58,0

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-153A	11	52	0,921	1.4310	35,115	13,88	38,13	42,9 \| 78,7 \| 37,7 \| 12,2
VD-179M	12	55,9	1,041	1.4310	42,345	15,23	40,67	46,9 \| 84,5 \| 42,3 \| 13,8
VD-180P	13	57,7	1,162	1.4310	47,783	16,59	41,11	48,1 \| 82,5 \| 46,3 \| 15,4
VD-207AD	11	54	2,62	1.4310	71,894	26,56	27,44	61,5 \| 86,6 \| 63,1 \| 34,6
VD-207KD	12,5	55,8	2,662	1.4310	81,638	25,14	30,66	60,3 \| 89,9 \| 55,8 \| 35,2
VD-207K-02	12	55	3,061	1.4310	91,827	25	30	61,2 \| 91,7 \| 51,6 \| 40,4
VD-207K-05	11,5	51	3,281	1.4310	79,98	26,63	24,38	63,9 \| 87,9 \| 60,4 \| 43,3
VD-222D	12,7	54	3,354	1.4310	91,762	26,64	27,36	62,7 \| 90,9 \| 53,0 \| 44,3
VD-207K-08	11	55	3,563	1.4310	95,314	28,25	26,75	62,7 \| 88,9 \| 52,0 \| 47,1
VD-227F	11	58,1	4,454	1.4310	117,307	31,76	26,34	64,4 \| 88,8 \| 45,7 \| 58,8
VD-227A-06	11,5	51	4,546	1.4310	107,859	27,27	23,73	66,5 \| 89,5 \| 50,0 \| 60,0
VD-225A	11,6	53	4,588	1.4310	122,157	26,37	26,63	65,3 \| 91,0 \| 44,3 \| 60,6
VD-226	11,6	58,5	4,588	1.4310	141,525	27,65	30,85	63,0 \| 90,2 \| 38,3 \| 60,6
VD-234B	12	62,7	5,584	1.4310	151,144	35,63	27,07	68,4 \| 92,6 \| 38,8 \| 73,8
VD-261A	12	55	7,568	1.4310	67,446	46,09	8,91	100,0 \| 100,0 \| 100,0 \| 100,0
VD-234BD	11	55	7,61	1.4310	149,29	35,38	19,62	79,6 \| 93,9 \| 45,3 \| 99,5
VD-257E-06	12,3	51	9,49	1.4310	153,989	34,77	16,23	75,3 \| 96,8 \| 49,3 \| 79,8
VD-261	12	55	11,2	1.4310	252,7	32,44	22,56	66,9 \| 100,0 \| 33,1 \| 67,6
VD-263Q-06	12,3	51	15,304	1.4310	217,858	36,76	14,24	63,3 \| 93,7 \| 46,8 \| 49,5
VD-263U	11	56,8	19,405	1.4310	273,063	42,73	14,07	58,7 \| 93,1 \| 44,0 \| 39,0
VD-263V-06	12,3	51	23,557	1.4310	373,1	35,16	15,84	53,7 \| 91,8 \| 37,2 \| 32,1

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão VD-261A

País de origem: DE, German; Mola de compressão VD-261A
