Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Descontos por quantidade - Mola de compressão VD-262A

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de compressão Comprar

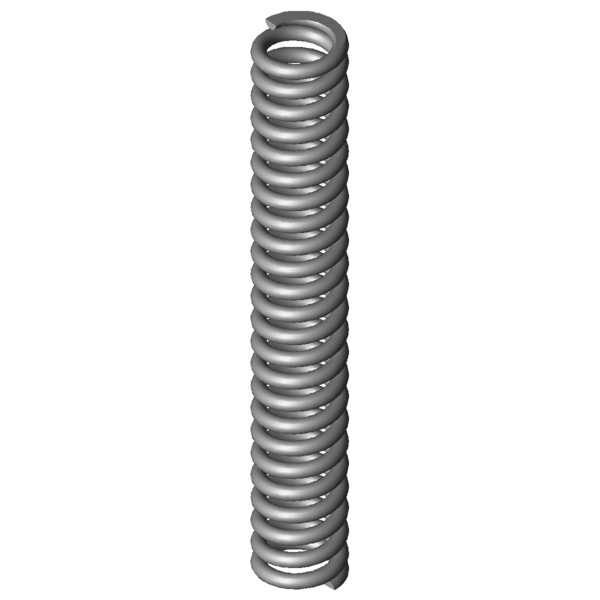

Imagem do Produto Mola de compressão VD-262A
Imagem do Produto Mola de compressão VD-262A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-262A

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 10 mm Diâmetro médio de enrolamento
De 12 mm Diâmetro externo de enrolamento
Dd 7,5 mm Maior diâmetro do mandril
Dh 12,6 mm Diâmetro mais pequeno de manga
L0 79,5 mm Comprimento não tensionado da mola
Lk 63,32 mm Comprimento de dobra
Fn 151,278 N Força máxima com carga estática
Ln 55,19 mm Comprimento mais pequeno com carga estática
sn 24,31 mm Maior deslocamento da mola com carga estática
Fndyn 131,973 N Força máxima com carga dinâmica
Lndyn 58,29 mm Comprimento mais pequeno com carga dinâmica
shdyn 13,68 mm Maior deslocamento da mola com carga dinâmica
S 3,444 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 22,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 6,222 N/mm Flecha da mola
Gew 19,1138 g Peso do artigo
Fntol 16,4 N (+/-) tolerância para força máxima estática
Fndtol 16,11 N (+/-) tolerância para força máxima dinâmica
Detol 0,25 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,27 mm (+/-) tolerância para comprimento não tensionado da mola
PG L - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

cálculo do caminho de força Mola de compressão VD-262A

Formulário de consulta Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Formulário de consulta Mola de compressão VD-262A

Molas de compressão semelhantes para Mola de compressão VD-262A Aço inoxidáve Ø 2 x 10 x 79,5 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
VD-262A 1.4310 2 12 79,5 151,278 55,19 24,31 22,5 6,222 100,0 | 100,0 | 100,0 | 100,0
D-262A EN 10270-1 2 12 79,5 176,131 55,19 24,31 22,5 7,244 92,9 | 100,0 | 92,9 | 85,9
D-262 EN 10270-1 2 12 79,5 294,391 46,09 33,41 18,5 8,811 77,6 | 100,0 | 62,1 | 70,6
Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
VD-195A-12 11 70 1,487 1.4310 66,022 25,6 44,4 51,3 | 80,7 | 49,2 | 23,9
VD-221A 14,1 78 1,587 1.4310 62,736 38,47 39,53 59,7 | 89,4 | 62,1 | 27,7
VD-207KE 12,5 80,9 1,799 1.4310 81,199 35,76 45,14 57,5 | 89,8 | 53,8 | 28,9
VD-207AE 11 69 2,054 1.4310 73,693 33,12 35,88 58,0 | 82,8 | 58,2 | 33,0
VD-222F 12,7 79 2,266 1.4310 93,158 37,9 41,1 62,7 | 91,3 | 60,4 | 36,4
VD-207KF 11 81 2,296 1.4310 89,197 42,16 38,84 62,0 | 88,3 | 60,8 | 36,9
VD-221 14,1 78 2,349 1.4310 113,33 29,75 48,25 65,2 | 89,4 | 65,2 | 41,0
VD-227A 11,6 85 2,549 1.4310 102,176 44,91 40,09 65,0 | 90,1 | 64,1 | 41,0
VD-222E 12,7 67 2,705 1.4310 93,948 32,27 34,73 65,3 | 86,3 | 66,1 | 43,5
VD-227A-08 11,5 76 2,814 1.4310 95,433 42,09 33,91 67,7 | 90,5 | 67,4 | 45,2
VD-227 11,6 85 3,1 1.4310 141,965 39,2 45,8 71,1 | 90,1 | 73,5 | 49,8
VD-257E-12 13 89 5,394 1.4310 217,544 48,67 40,33 81,8 | 93,9 | 64,9 | 86,7
VD-234B 12 62,7 5,584 1.4310 151,144 35,63 27,07 91,4 | 89,6 | 94,9 | 89,7
VD-257E-08 12,3 76 6,101 1.4310 147,21 51,87 24,13 98,0 | 97,7 | 98,3 | 98,0
VD-262A 12 79,5 6,222 1.4310 151,278 55,19 24,31 100,0 | 100,0 | 100,0 | 100,0
VD-262 12 79,5 7,568 1.4310 252,851 46,09 33,41 82,8 | 100,0 | 66,3 | 82,2
VD-263Q-08 12,3 76 9,705 1.4310 199,569 55,44 20,56 79,7 | 94,7 | 80,2 | 64,1
VD-263V-08 12,3 76 15,935 1.4310 418,62 49,73 26,27 65,4 | 92,8 | 64,3 | 39,1
Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão VD-262A

País de origem: DE, German; Mola de compressão VD-262A
