Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Descontos por quantidade - Mola de compressão VD-288X-23

Quantidade	Preço individual [EUR]
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Mola de compressão Comprar

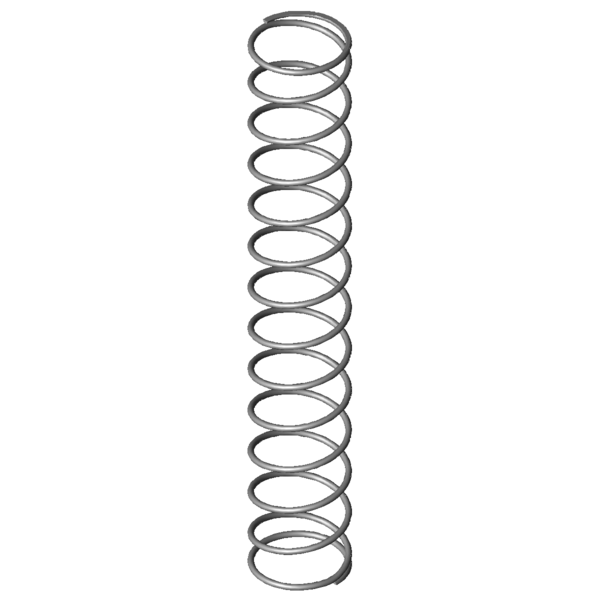

Imagem do Produto Mola de compressão VD-288X-23

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-288X-23

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	40,8	mm	Maior diâmetro do mandril
Dh	50,4	mm	Diâmetro mais pequeno de manga
L0	295	mm	Comprimento não tensionado da mola
Lk	201,41	mm	Comprimento de dobra
Fn	146,281	N	Força máxima com carga estática
Ln	59,91	mm	Comprimento mais pequeno com carga estática
sn	235,09	mm	Maior deslocamento da mola com carga estática
Fndyn	141,17	N	Força máxima com carga dinâmica
Lndyn	68,12	mm	Comprimento mais pequeno com carga dinâmica
shdyn	94,85	mm	Maior deslocamento da mola com carga dinâmica
S	23,36	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,622	N/mm	Flecha da mola
Gew	114,5363	g	Peso do artigo
Fntol	10,78	N	(+/-) tolerância para força máxima estática
Fndtol	10,69	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	11,35	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	R	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

cálculo do caminho de força Mola de compressão VD-288X-23

Formulário de consulta Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Formulário de consulta Mola de compressão VD-288X-23

Molas de compressão semelhantes para Mola de compressão VD-288X-23 Aço inoxidáve Ø 3 x 45 x 295 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-288X-23	1.4310	3	48	295	146,281	59,91	235,09	12,5	0,622	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-23	EN 10270-1	3	48	295	170,312	59,91	235,09	12,5	0,724	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	70,2 \| 89,5 \| 71,8 \| 49,4
VD-288J	48	273	0,613	1.4310	139,619	45,26	227,74	96,7 \| 95,3 \| 96,2 \| 98,5
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	89,7 \| 92,4 \| 87,3 \| 89,5
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	89,6 \| 95,7 \| 90,8 \| 82,3
VD-292A	43,2	275	0,775	1.4310	146,929	85,4	189,61	87,6 \| 92,3 \| 90,1 \| 80,3
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	76,6 \| 84,0 \| 81,6 \| 64,2
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	78,2 \| 90,6 \| 80,1 \| 63,8
VD-292	43,2	275	1,147	1.4310	246,837	59,78	215,23	74,0 \| 92,3 \| 75,4 \| 54,3
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	72,7 \| 92,7 \| 73,4 \| 51,9
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	64,0 \| 84,0 \| 64,8 \| 43,4
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	64,2 \| 84,5 \| 68,1 \| 40,0
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	59,6 \| 85,1 \| 59,5 \| 34,2
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	60,9 \| 84,5 \| 65,2 \| 32,9
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	57,4 \| 82,1 \| 57,3 \| 32,9
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	53,3 \| 80,7 \| 52,9 \| 26,3
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	56,7 \| 87,1 \| 57,8 \| 25,3
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	51,7 \| 82,1 \| 50,9 \| 22,2

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão VD-288X-23

País de origem: DE, German; Mola de compressão VD-288X-23
