Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Descontos por quantidade - Mola de compressão VD-313E-10

Quantidade	Preço individual [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1212 EUR
175	2,1185 EUR
250	2,0658 EUR
350	2,0208 EUR

Mola de compressão Comprar

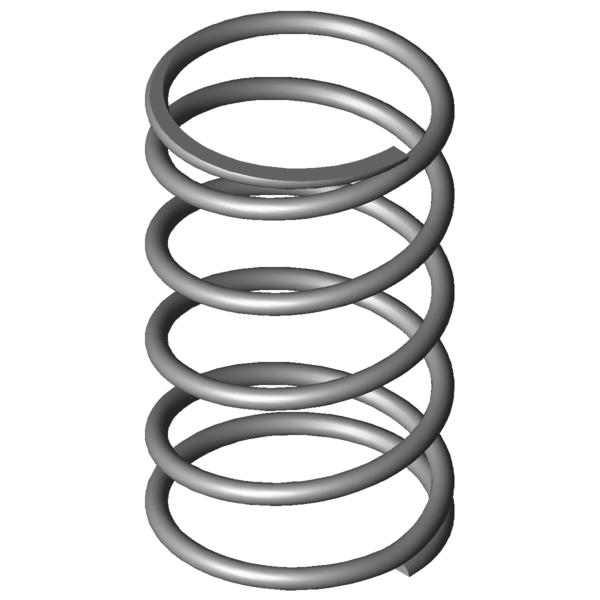

Imagem do Produto Mola de compressão VD-313E-10

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313E-10

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,4	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	49,8	mm	Diâmetro mais pequeno de manga
L0	80	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	225,308	N	Força máxima com carga estática
Ln	26,33	mm	Comprimento mais pequeno com carga estática
sn	53,67	mm	Maior deslocamento da mola com carga estática
Fndyn	215,383	N	Força máxima com carga dinâmica
Lndyn	28,69	mm	Comprimento mais pequeno com carga dinâmica
shdyn	22,73	mm	Maior deslocamento da mola com carga dinâmica
S	19,1	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	4	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,198	N/mm	Flecha da mola
Gew	67,3379	g	Peso do artigo
Fntol	19,07	N	(+/-) tolerância para força máxima estática
Fndtol	18,9	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	3,07	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AF	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

cálculo do caminho de força Mola de compressão VD-313E-10

Formulário de consulta Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Formulário de consulta Mola de compressão VD-313E-10

Molas de compressão semelhantes para Mola de compressão VD-313E-10 Aço inoxidáve Ø 3,6 x 44,4 x 80 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313E-10	1.4310	3,6	48	80	225,308	26,33	53,67	4	4,198	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-10	EN 10270-1	3,6	48	80	262,323	26,33	53,67	4	4,887	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	37,8 \| 80,8 \| 26,6 \| 6,2
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	57,1 \| 85,7 \| 57,2 \| 28,3
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	72,5 \| 91,4 \| 73,1 \| 52,9
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	82,9 \| 94,6 \| 84,6 \| 69,4
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	93,1 \| 92,1 \| 89,6 \| 97,6
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	76,4 \| 86,8 \| 79,8 \| 62,7
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	76,0 \| 91,0 \| 77,3 \| 59,8
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	67,8 \| 84,1 \| 70,5 \| 49,0
VD-319	44	71	10	1.4310	455	25,5	45,5	66,4 \| 90,1 \| 67,1 \| 42,0
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	64,5 \| 89,7 \| 65,2 \| 38,6
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	62,3 \| 85,2 \| 63,3 \| 38,5
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	61,5 \| 84,5 \| 66,5 \| 33,6
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	59,0 \| 87,6 \| 58,0 \| 31,3
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	56,6 \| 88,6 \| 54,1 \| 27,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	53,5 \| 82,5 \| 54,4 \| 23,6
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	53,8 \| 84,1 \| 55,1 \| 22,1
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	45,2 \| 81,4 \| 40,1 \| 14,1
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	47,0 \| 80,8 \| 47,0 \| 13,3
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	43,2 \| 79,4 \| 37,0 \| 13,0
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	44,6 \| 80,8 \| 42,4 \| 10,7

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313E-10

País de origem: DE, German; Mola de compressão VD-313E-10
