Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Descontos por quantidade - Mola de compressão VD-313E-11

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Mola de compressão Comprar

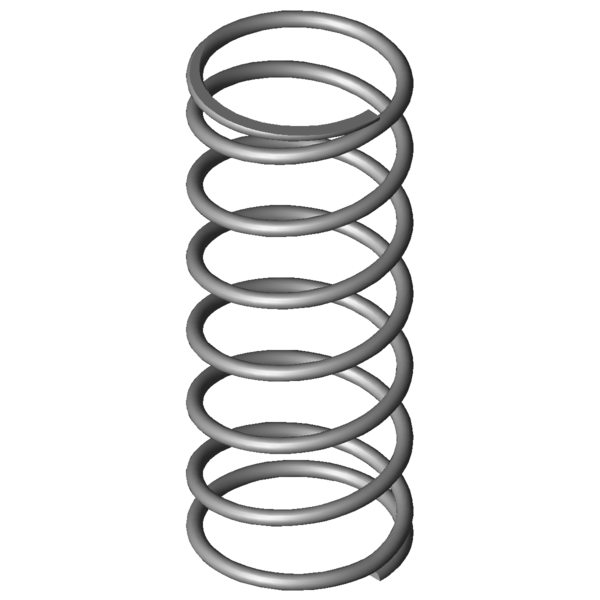

Imagem do Produto Mola de compressão VD-313E-11

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313E-11

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,4	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	49,8	mm	Diâmetro mais pequeno de manga
L0	120	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	235,382	N	Força máxima com carga estática
Ln	35,89	mm	Comprimento mais pequeno com carga estática
sn	84,11	mm	Maior deslocamento da mola com carga estática
Fndyn	225,471	N	Força máxima com carga dinâmica
Lndyn	39,43	mm	Comprimento mais pequeno com carga dinâmica
shdyn	32,26	mm	Maior deslocamento da mola com carga dinâmica
S	19,4	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	6	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,798	N/mm	Flecha da mola
Gew	89,7838	g	Peso do artigo
Fntol	17,66	N	(+/-) tolerância para força máxima estática
Fndtol	17,49	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,13	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

cálculo do caminho de força Mola de compressão VD-313E-11

Formulário de consulta Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Formulário de consulta Mola de compressão VD-313E-11

Molas de compressão semelhantes para Mola de compressão VD-313E-11 Aço inoxidáve Ø 3,6 x 44,4 x 120 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313E-11	1.4310	3,6	48	120	235,382	35,89	84,11	6	2,798	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-11	EN 10270-1	3,6	48	120	274,052	35,89	84,11	6	3,258	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	55,8 \| 84,5 \| 55,9 \| 27,0
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	68,6 \| 89,7 \| 65,6 \| 50,5
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	75,7 \| 88,1 \| 79,4 \| 59,5
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	81,4 \| 94,9 \| 83,1 \| 66,3
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	80,3 \| 91,2 \| 82,4 \| 67,4
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	92,1 \| 91,6 \| 91,7 \| 93,1
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	78,4 \| 87,6 \| 81,9 \| 65,7
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	77,7 \| 91,3 \| 79,1 \| 62,6
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	67,2 \| 89,7 \| 67,9 \| 44,0
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	65,5 \| 89,8 \| 66,4 \| 40,4
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	61,8 \| 83,9 \| 66,4 \| 35,2
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	59,2 \| 87,1 \| 58,3 \| 32,2
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	57,9 \| 86,0 \| 58,1 \| 29,5
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	57,8 \| 83,8 \| 61,9 \| 27,8
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	54,6 \| 82,9 \| 56,1 \| 24,8
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	54,0 \| 85,8 \| 51,5 \| 24,6
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	54,1 \| 84,8 \| 54,7 \| 22,8
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	45,3 \| 80,7 \| 40,5 \| 14,8
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	46,4 \| 79,4 \| 45,9 \| 14,0
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	43,4 \| 80,3 \| 36,6 \| 13,4
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	45,1 \| 80,8 \| 43,5 \| 11,0

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313E-11

País de origem: DE, German; Mola de compressão VD-313E-11
