Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Descontos por quantidade - Mola de compressão VD-313J-07

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

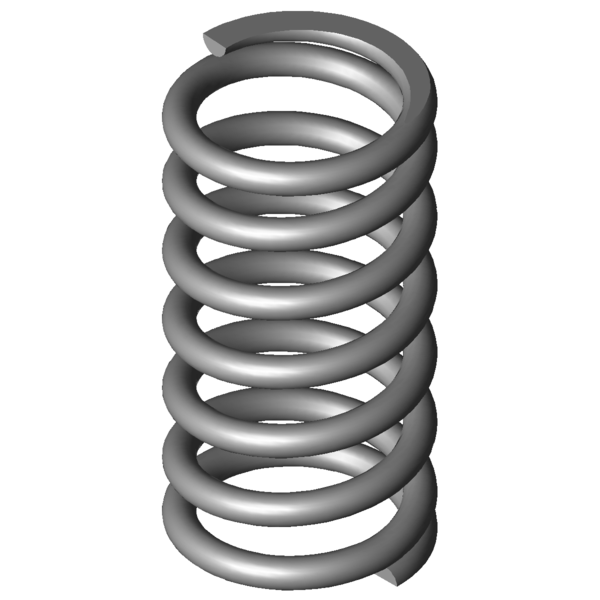

Imagem do Produto Mola de compressão VD-313J-07

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313J-07

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	25	mm	Diâmetro médio de enrolamento
De	28,6	mm	Diâmetro externo de enrolamento
Dd	20,6	mm	Maior diâmetro do mandril
Dh	29,6	mm	Diâmetro mais pequeno de manga
L0	56	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	437,589	N	Força máxima com carga estática
Ln	30,41	mm	Comprimento mais pequeno com carga estática
sn	25,59	mm	Maior deslocamento da mola com carga estática
Fndyn	408,385	N	Força máxima com carga dinâmica
Lndyn	32,12	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,47	mm	Maior deslocamento da mola com carga dinâmica
S	9,527	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	17,102	N/mm	Flecha da mola
Gew	47,3943	g	Peso do artigo
Fntol	32,28	N	(+/-) tolerância para força máxima estática
Fndtol	31,77	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,24	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

cálculo do caminho de força Mola de compressão VD-313J-07

Formulário de consulta Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Formulário de consulta Mola de compressão VD-313J-07

Molas de compressão semelhantes para Mola de compressão VD-313J-07 Aço inoxidáve Ø 3,6 x 25 x 56 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313J-07	1.4310	3,6	28,6	56	437,589	30,41	25,59	5,5	17,102	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-07	EN 10270-1	3,6	28,6	56	509,479	30,41	25,59	5,5	19,911	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-235	27	58	2,56	1.4310	107,776	15,9	42,1	46,6 \| 82,2 \| 42,7 \| 15,0
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	45,6 \| 78,1 \| 43,7 \| 15,0
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	47,8 \| 77,1 \| 47,7 \| 18,6
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	49,8 \| 79,9 \| 48,6 \| 21,0
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	61,1 \| 84,4 \| 62,5 \| 36,5
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	60,8 \| 82,1 \| 63,8 \| 36,6
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	66,5 \| 85,7 \| 69,3 \| 44,7
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	65,0 \| 81,5 \| 68,2 \| 45,4
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	69,2 \| 90,0 \| 69,5 \| 48,2
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	73,8 \| 92,0 \| 74,8 \| 54,5
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	77,4 \| 93,3 \| 78,8 \| 60,2
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	76,5 \| 92,7 \| 74,4 \| 62,4
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	77,9 \| 91,9 \| 79,5 \| 62,4
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	81,4 \| 95,6 \| 77,3 \| 71,2
VD-313J-07	28,6	56	17,102	1.4310	437,589	30,41	25,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	90,2 \| 88,6 \| 89,1 \| 92,9
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	88,3 \| 95,2 \| 89,8 \| 79,8
VD-331	29	60,5	26,065	1.4310	704,052	33,49	27,01	79,3 \| 93,7 \| 78,4 \| 65,6
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	72,3 \| 87,4 \| 75,1 \| 54,5
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	56,2 \| 86,9 \| 54,9 \| 26,9
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	56,3 \| 85,5 \| 56,5 \| 26,9
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	47,4 \| 82,3 \| 43,1 \| 16,7
VD-364P	28	55,5	127,805	1.4310	1337,561	45,03	10,47	45,9 \| 87,5 \| 36,8 \| 13,4

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313J-07

País de origem: DE, German; Mola de compressão VD-313J-07
