Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Descontos por quantidade - Mola de compressão VD-328A

Quantidade Preço individual [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Mola de compressão Comprar

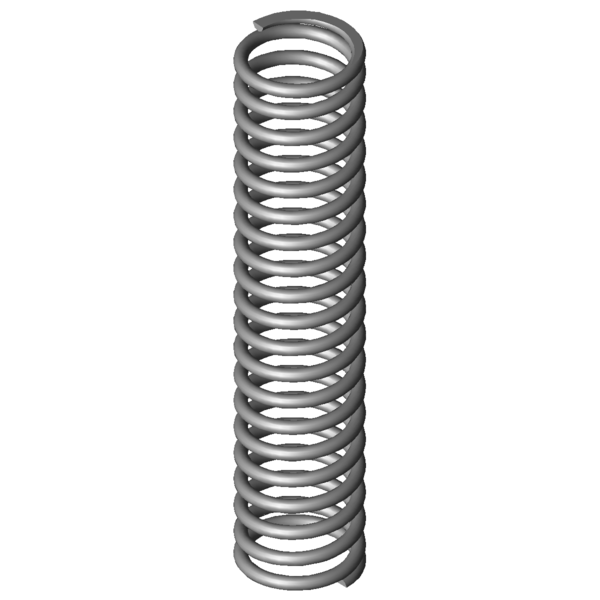

Imagem do Produto Mola de compressão VD-328A
Imagem do Produto Mola de compressão VD-328A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-328A

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 4 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 32 mm Diâmetro médio de enrolamento
De 36 mm Diâmetro externo de enrolamento
Dd 27,1 mm Maior diâmetro do mandril
Dh 37,1 mm Diâmetro mais pequeno de manga
L0 170 mm Comprimento não tensionado da mola
Lk 45,6 mm Comprimento de dobra
Fn 271,575 N Força máxima com carga estática
Ln 96,5 mm Comprimento mais pequeno com carga estática
sn 73,5 mm Maior deslocamento da mola com carga estática
Fndyn 244,8 N Força máxima com carga dinâmica
Lndyn 103,75 mm Comprimento mais pequeno com carga dinâmica
shdyn 60,37 mm Maior deslocamento da mola com carga dinâmica
S 8,973 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 18,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 3,695 N/mm Flecha da mola
Gew 204,7123 g Peso do artigo
Fntol 24,02 N (+/-) tolerância para força máxima estática
Fndtol 23,55 N (+/-) tolerância para força máxima dinâmica
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 4,48 mm (+/-) tolerância para comprimento não tensionado da mola
PG #AF - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

cálculo do caminho de força Mola de compressão VD-328A

Formulário de consulta Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Formulário de consulta Mola de compressão VD-328A

Molas de compressão semelhantes para Mola de compressão VD-328A Aço inoxidáve Ø 4 x 32 x 170 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
VD-328A 1.4310 4 36 170 271,575 96,5 73,5 18,5 3,695 100,0 | 100,0 | 100,0 | 100,0
D-328A EN 10270-1 4 36 170 316,191 96,5 73,5 18,5 4,302 92,9 | 100,0 | 92,9 | 85,9
D-328 EN 10270-1 4 36 170 650,727 67,8 102,2 12,5 6,367 71,6 | 100,0 | 56,8 | 58,0
Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
VD-206A-22 34 153 0,052 1.4310 5,278 52,36 100,64 37,4 | 73,1 | 37,5 | 1,4
VD-207JC 35,5 176 0,133 1.4310 19,776 26,85 149,15 36,5 | 77,6 | 28,3 | 3,6
VD-207JH 34 164 0,152 1.4310 20,949 26 138 36,9 | 76,1 | 30,5 | 4,1
VD-234N-10 30 170 0,472 1.4310 60,64 41,64 128,36 43,5 | 77,8 | 39,8 | 12,8
VD-268E 31 163 1,094 1.4310 125,006 48,7 114,3 55,4 | 81,5 | 55,2 | 29,6
VD-266 34,5 170 1,227 1.4310 159,653 39,9 130,1 59,0 | 86,1 | 57,6 | 33,2
VD-288Z-14 37 190 1,443 1.4310 195,509 54,48 135,53 63,1 | 87,3 | 63,1 | 39,0
VD-297A 35,2 190 1,514 1.4310 165,881 80,4 109,6 64,7 | 89,1 | 64,1 | 41,0
VD-288Z-23 33 157 2,1 1.4310 218,663 52,88 104,13 72,9 | 86,3 | 75,6 | 56,8
VD-297 35,2 190 2,24 1.4310 299,264 56,4 133,6 74,2 | 89,1 | 72,9 | 60,6
VD-313H 40 155 3,208 1.4310 336,599 50,06 104,94 84,2 | 90,4 | 75,4 | 86,8
VD-328A 36 170 3,695 1.4310 271,575 96,5 73,5 100,0 | 100,0 | 100,0 | 100,0
VD-327A 36 141 5,064 1.4310 346,435 72,58 68,42 84,3 | 94,3 | 85,7 | 73,0
VD-328 36 170 5,469 1.4310 558,906 67,8 102,2 75,9 | 100,0 | 60,3 | 67,6
VD-339N-06 41 165 5,903 1.4310 522,707 76,45 88,55 73,8 | 91,3 | 67,5 | 62,6
VD-358A 37 160 9,021 1.4310 384,005 117,43 42,57 65,3 | 90,5 | 64,3 | 41,0
VD-357A 37 144 12,362 1.4310 687,387 88,4 55,6 58,3 | 87,3 | 57,6 | 29,9
VD-359A-08 34 186 12,457 1.4310 902,634 113,54 72,46 60,9 | 88,6 | 64,3 | 29,7
VD-358 37 160 13,351 1.4310 1033,535 82,59 77,41 59,6 | 90,5 | 60,6 | 27,7
VD-359A-07 34 166 14,014 1.4310 896,405 102,04 63,96 58,6 | 90,7 | 58,7 | 26,4
VD-364N 38 177 15,048 1.4310 1019,648 109,24 67,76 57,3 | 87,8 | 59,4 | 24,6
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 54,5 | 87,0 | 53,4 | 23,1
VD-364R-10 39 178 21,647 1.4310 1627,847 102,8 75,2 53,3 | 85,6 | 57,2 | 17,1
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 47,7 | 82,8 | 44,4 | 15,8
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 49,7 | 83,6 | 51,3 | 14,3
VD-388 38,3 155 33,652 1.4310 1774,379 102,27 52,73 45,8 | 82,9 | 43,5 | 11,0
VD-389A-10 39 178 34,883 1.4310 1763,189 127,45 50,55 45,1 | 82,5 | 42,1 | 10,6
Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão VD-328A

País de origem: DE, German; Mola de compressão VD-328A
