Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Descontos por quantidade - Mola de torção T-16806L

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de torção Comprar

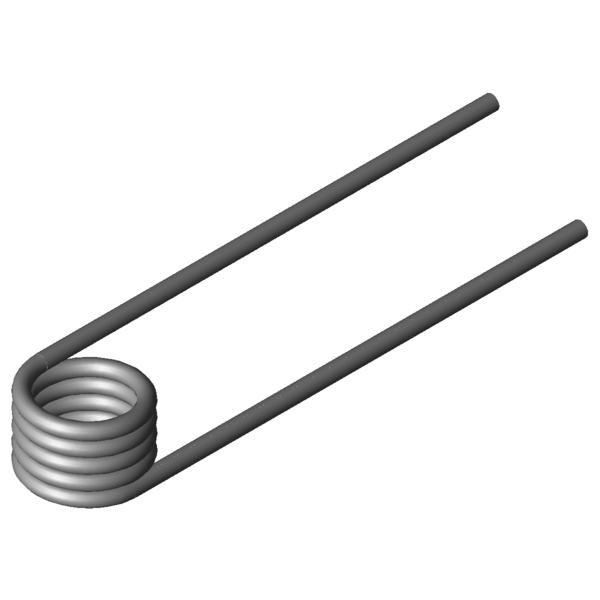

Imagem do Produto Mola de torção T-16806L
Imagem do Produto Mola de torção T-16806L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-16806L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 180 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 2,25 mm Diâmetro do arame
Di 11,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 12,38 mm Comprimento do corpo de mola
Ls 70 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 375,75 Nmm (+/-) Tolerance maximum torque
Mn 1041,37 Nmm Maior binário da mola
alphan 49,83 Graus Maior ângulo de rotação da mola
nt 4,5 Unidade N.º de enrolamentos
Ddmax 10,1 mm Maior diâmetro de mandril possível
Ddmin 6,5 mm Diámetro de árbol mínimo admisible
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 10,4817 g Peso do artigo
PG L - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

cálculo do caminho de força Mola de torção T-16806L

Formulário de consulta Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Formulário de consulta Mola de torção T-16806L

Molas de torção semelhantes para Mola de torção T-16806L: Aço inoxidáve Ø 2,25 x 11,5 x 70 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-16734L 12,6 10,5 289,84 136,09 1.4310 40,6 | 79,4 | 32,2 | 10,2
T-18810L 8,9 12 429,24 88,69 1.4310 51,2 | 81,8 | 48,7 | 23,2
T-18835L 11,9 12 441,52 117,28 1.4310 49,6 | 88,2 | 42,4 | 18,0
T-18831L 11,9 7,2 441,52 63,1 1.4310 56,5 | 75,3 | 60,7 | 33,5
T-18860L 14,4 12 449,91 141,55 1.4310 45,7 | 82,6 | 39,2 | 15,2
T-18910L 10 13,5 554,97 80,37 1.4310 59,0 | 86,2 | 57,6 | 33,0
T-18906L 10 8,1 554,97 43,28 1.4310 69,6 | 77,5 | 70,1 | 61,4
T-18922L 13,5 13,5 572,76 107,55 1.4310 53,9 | 85,6 | 50,7 | 25,5
T-18918L 13,5 8,1 572,76 57,91 1.4310 64,9 | 76,9 | 70,5 | 47,3
T-18934L 16 13,5 581,21 126,97 1.4310 50,2 | 81,2 | 47,5 | 21,9
T-19110L 11 15 798,72 83,67 1.4310 67,6 | 89,0 | 68,1 | 45,7
T-19106L 11 9 798,72 45,07 1.4310 84,7 | 85,7 | 83,6 | 84,8
T-19102L 11 7 798,72 32,21 1.4310 78,4 | 80,4 | 70,7 | 84,3
T-19135L 15 15 825,31 113,04 1.4310 59,8 | 82,7 | 61,7 | 34,9
T-16806L 11,5 12,38 1041,37 49,83 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16816L 15,5 12,38 1076,95 66,53 1.4310 84,9 | 91,4 | 85,8 | 77,5
T-19202L 10 13,75 1422,19 40,66 1.4310 75,4 | 89,0 | 77,4 | 59,7
T-19222L 13,5 13,75 1481,57 54,23 1.4310 82,0 | 88,4 | 81,1 | 76,5
T-16902L 11,5 9,8 1888,38 21,77 1.4310 53,3 | 86,5 | 49,4 | 24,1
T-16906L 11,5 15,4 1888,38 39,19 1.4310 65,7 | 86,9 | 66,9 | 43,4
T-16912L 15,5 9,8 1965,24 28,99 1.4310 54,8 | 77,9 | 55,6 | 30,8
T-19302L 12 16,5 2364,22 39,15 1.4310 59,3 | 82,0 | 61,3 | 34,6
T-17002L 12,5 11,2 2709,97 20,11 1.4310 46,4 | 84,3 | 39,4 | 15,5
T-17006L 12,5 17,6 2709,97 36,19 1.4310 53,7 | 77,6 | 55,5 | 27,9
Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202089; Mola de torção T-16806L

País de origem: DE, German; Mola de torção T-16806L
