Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Descontos por quantidade - Mola de torção T-16909L

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de torção Comprar

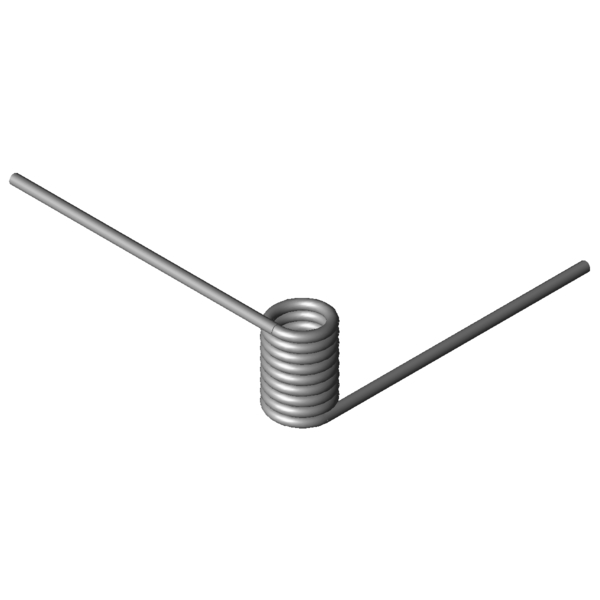

Imagem do Produto Mola de torção T-16909L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-16909L

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	90	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	2,8	mm	Diâmetro do arame
Di	11,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	25,9	mm	Comprimento do corpo de mola
Ls	80	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	684,89	Nmm	(+/-) Tolerance maximum torque
Mn	1888,38	Nmm	Maior binário da mola
alphan	71,84	Graus	Maior ângulo de rotação da mola
nt	8,25	Unidade	N.º de enrolamentos
Ddmax	10,1	mm	Maior diâmetro de mandril possível
Ddmin	8	mm	Diámetro de árbol mínimo admisible
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	25,7573	g	Peso do artigo
PG	M	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

cálculo do caminho de força Mola de torção T-16909L

Formulário de consulta Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Formulário de consulta Mola de torção T-16909L

Molas de torção semelhantes para Mola de torção T-16909L: Aço inoxidáve Ø 2,8 x 11,5 x 80 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-16733L	12,6	8,75	289,84	109,92	1.4310	36,2 \| 58,4 \| 40,4 \| 10,0
T-18834L	11,9	10	442,58	94,97	1.4310	43,8 \| 64,1 \| 49,5 \| 17,7
T-18909L	10	11,25	554,97	64,92	1.4310	52,4 \| 64,9 \| 59,9 \| 32,5
T-18921L	13,5	11,25	572,76	86,87	1.4310	48,6 \| 64,3 \| 56,5 \| 25,1
T-19109L	11	12,5	798,72	67,65	1.4310	61,6 \| 71,8 \| 68,2 \| 44,9
T-19105L	11	8,5	798,72	41,83	1.4310	63,2 \| 66,6 \| 50,3 \| 72,6
T-16809L	11,5	20,81	1041,37	91,36	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16805L	11,5	9,56	1041,37	35,99	1.4310	72,0 \| 72,4 \| 52,6 \| 90,8
T-16801L	11,5	7,31	1041,37	24,92	1.4310	59,1 \| 69,5 \| 44,9 \| 62,9
T-16819L	15,5	20,81	1076,95	121,97	1.4310	56,6 \| 78,3 \| 58,0 \| 33,6
T-19205L	10	23,13	1422,19	74,61	1.4310	82,3 \| 88,5 \| 85,8 \| 72,5
T-19201L	10	10,63	1422,19	29,34	1.4310	61,6 \| 72,4 \| 58,1 \| 54,2
T-19225L	13,5	23,13	1481,57	99,12	1.4310	73,4 \| 87,9 \| 75,5 \| 56,9
T-19245L	17,5	23,13	1524,2	127,75	1.4310	65,1 \| 81,4 \| 68,5 \| 45,4
T-16909L	11,5	25,9	1888,38	71,84	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16919L	15,5	25,9	1965,24	95,68	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16929L	19,5	25,9	2014,76	119,53	1.4310	75,8 \| 86,3 \| 76,9 \| 64,1
T-19305L	12	27,75	2364,22	71,76	1.4310	87,9 \| 94,2 \| 89,9 \| 79,8
T-19301L	12	12,75	2364,22	28,25	1.4310	56,8 \| 79,5 \| 59,6 \| 31,4
T-19325L	16	27,75	2459,2	94,43	1.4310	87,2 \| 86,2 \| 76,4 \| 99,1
T-17009L	12,5	29,6	2709,97	66,35	1.4310	78,1 \| 89,0 \| 81,0 \| 64,4
T-17005L	12,5	13,6	2709,97	26,14	1.4310	51,9 \| 77,3 \| 53,0 \| 25,4
T-17001L	12,5	10,4	2709,97	18,1	1.4310	84,7 \| 91,2 \| 85,2 \| 77,7
T-17019L	17	29,6	2827,78	89,08	1.4310	79,1 \| 80,9 \| 73,7 \| 82,8
T-19405L	12,4	33,3	3909,65	61,05	1.4310	63,5 \| 82,8 \| 66,6 \| 41,0
T-19401L	12,4	15,3	3909,65	24,06	1.4310	44,5 \| 76,5 \| 40,9 \| 16,2

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202089; Mola de torção T-16909L

País de origem: DE, German; Mola de torção T-16909L

Imagem do Produto - Molas de torção T-16909L

QR-Code: Mola de torção T-16909L

QR-Code - Molas de torção - T-16909L | https://www.federnshop.com/pt/produtos/molas_de_tor%c3%a7%c3%a3o/t-16909l.html
