Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Descontos por quantidade - Mola de torção T-18919R

Quantidade Preço individual [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Mola de torção Comprar

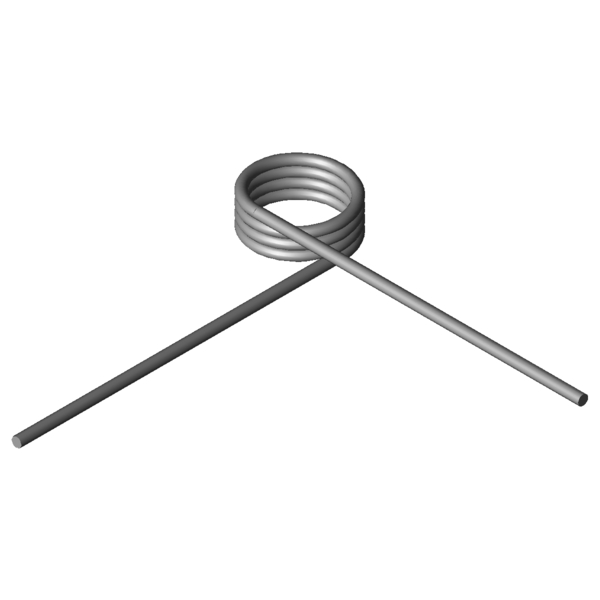

Imagem do Produto Mola de torção T-18919R
Imagem do Produto Mola de torção T-18919R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-18919R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 270 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 1,8 mm Diâmetro do arame
Di 13,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 8,55 mm Comprimento do corpo de mola
Ls 60 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 170,42 Nmm (+/-) Tolerance maximum torque
Mn 572,76 Nmm Maior binário da mola
alphan 62,05 Graus Maior ângulo de rotação da mola
nt 3,75 Unidade N.º de enrolamentos
Ddmax 11,7 mm Maior diâmetro de mandril possível
Ddmin 8 mm Diámetro de árbol mínimo admisible
Ditol 0,35 mm (+/-) tolerance of inner coil diameter
Gew 6,0234 g Peso do artigo
PG K - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

cálculo do caminho de força Mola de torção T-18919R

Formulário de consulta Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Formulário de consulta Mola de torção T-18919R

Molas de torção semelhantes para Mola de torção T-18919R: Aço inoxidáve Ø 1,8 x 13,5 x 60 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-18586R 11,5 8,75 119,48 229,48 1.4310 36,4 | 79,5 | 23,9 | 5,6
T-18711R 11,25 10,94 223,16 175,63 1.4310 42,6 | 77,0 | 37,1 | 13,8
T-18736R 14,25 10,94 226,96 221,42 1.4310 42,6 | 78,9 | 36,1 | 12,9
T-18732R 14,25 5,94 226,96 107,16 1.4310 82,1 | 88,9 | 85,3 | 72,1
T-16719R 10,4 6,65 285,09 65,09 1.4310 78,6 | 88,1 | 80,7 | 67,0
T-16731R 12,6 6,65 289,84 78,51 1.4310 86,8 | 92,6 | 88,2 | 79,5
T-16727R 12,6 5,25 289,84 57,64 1.4310 73,9 | 85,6 | 77,8 | 58,4
T-16743R 16,2 6,65 295,06 100,48 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18807R 8,9 7,6 429,24 51,18 1.4310 76,6 | 81,3 | 82,0 | 66,7
T-18832R 11,9 7,6 442,58 67,77 1.4310 64,9 | 82,8 | 67,1 | 45,0
T-18828R 11,9 6 442,58 49,7 1.4310 58,3 | 83,7 | 58,1 | 33,0
T-18857R 14,4 7,6 449,91 81,66 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-18853R 14,4 6 449,91 59,89 1.4310 63,5 | 88,9 | 62,6 | 39,1
T-18907R 10 8,55 554,97 46,37 1.4310 77,7 | 87,5 | 79,4 | 66,3
T-18919R 13,5 8,55 572,76 62,05 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18931R 16 8,55 581,21 73,25 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18927R 16 6,76 581,21 53,78 1.4310 57,0 | 91,6 | 52,1 | 27,2
T-19107R 11 9,5 798,72 48,31 1.4310 66,8 | 82,9 | 69,4 | 48,0
T-19103R 11 7,5 798,72 35,45 1.4310 41,6 | 75,5 | 36,1 | 13,0
T-19132R 15 9,5 825,31 65,2 1.4310 50,3 | 77,5 | 50,3 | 23,2
T-19128R 15 7,5 825,31 47,84 1.4310 47,5 | 83,8 | 41,7 | 17,0
T-19157R 18 9,5 838,31 77,89 1.4310 81,7 | 89,6 | 81,7 | 73,7
T-19153R 18 7,5 838,31 57,14 1.4310 81,6 | 85,0 | 74,0 | 85,7
T-16803R 11,5 8,44 1041,37 30,45 1.4310 59,8 | 81,8 | 60,9 | 36,8
T-16813R 15,5 8,44 1076,95 40,66 1.4310 67,0 | 82,4 | 71,2 | 47,5
T-16823R 18,5 8,44 1094,7 48,31 1.4310 61,0 | 88,4 | 59,5 | 35,0
T-16903R 11,5 10,5 1888,38 23,95 1.4310 41,0 | 77,0 | 34,5 | 11,7
T-16913R 15,5 10,5 1965,24 31,89 1.4310 43,4 | 80,9 | 36,6 | 12,9
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202089; Mola de torção T-18919R

País de origem: DE, German; Mola de torção T-18919R
