Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Descontos por quantidade - Mola de torção T-18943L

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de torção Comprar

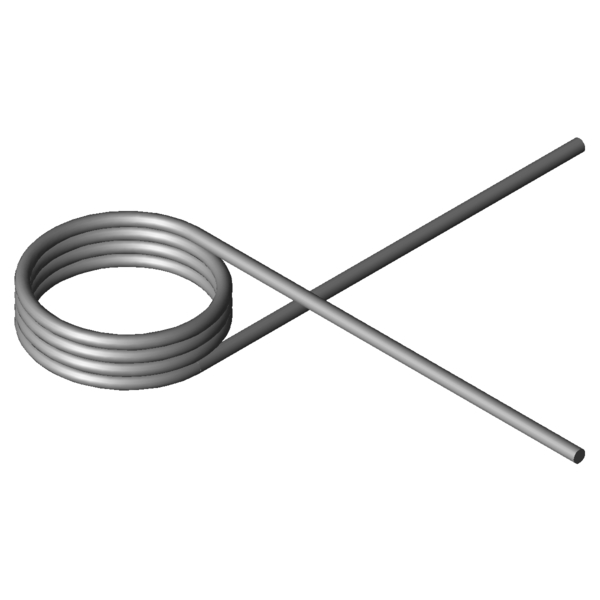

Imagem do Produto Mola de torção T-18943L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-18943L

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	270	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	1,8	mm	Diâmetro do arame
Di	20,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	8,55	mm	Comprimento do corpo de mola
Ls	60	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	141,16	Nmm	(+/-) Tolerance maximum torque
Mn	591,67	Nmm	Maior binário da mola
alphan	93,43	Graus	Maior ângulo de rotação da mola
nt	3,75	Unidade	N.º de enrolamentos
Ddmax	17,4	mm	Maior diâmetro de mandril possível
Ddmin	12	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	7,6774	g	Peso do artigo
PG	K	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

cálculo do caminho de força Mola de torção T-18943L

Formulário de consulta Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Formulário de consulta Mola de torção T-18943L

Molas de torção semelhantes para Mola de torção T-18943L: Aço inoxidáve Ø 1,8 x 20,5 x 60 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-18561L	9	8,75	117,41	180,5	1.4310	37,3 \| 65,7 \| 35,8 \| 10,3
T-18586L	11,5	8,75	119,48	229,48	1.4310	36,2 \| 69,8 \| 30,5 \| 8,2
T-18736L	14,25	10,94	226,96	221,42	1.4310	42,6 \| 78,9 \| 36,1 \| 12,9
T-16743L	16,2	6,65	295,06	100,48	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18832L	11,9	7,6	442,58	67,77	1.4310	64,9 \| 82,8 \| 67,1 \| 45,0
T-18857L	14,4	7,6	449,91	81,66	1.4310	71,6 \| 88,0 \| 73,4 \| 53,3
T-18882L	18,4	7,6	457,84	103,85	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-18878L	18,4	6	457,84	76,18	1.4310	69,2 \| 88,6 \| 70,1 \| 48,9
T-18907L	10	8,55	554,97	46,37	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18919L	13,5	8,55	572,76	62,05	1.4310	44,3 \| 77,6 \| 40,3 \| 15,0
T-18915L	13,5	6,75	572,76	45,5	1.4310	52,8 \| 86,5 \| 48,4 \| 23,3
T-18931L	16	8,55	581,21	73,25	1.4310	43,4 \| 80,9 \| 36,6 \| 12,9
T-18927L	16	6,75	581,21	53,72	1.4310	45,7 \| 75,1 \| 44,5 \| 17,6
T-18943L	20,5	8,55	591,67	93,43	1.4310	38,7 \| 73,8 \| 32,1 \| 10,3
T-19107L	11	9,5	798,72	48,31	1.4310	52,6 \| 77,6 \| 53,3 \| 26,8
T-19132L	15	9,5	825,31	65,2	1.4310	50,7 \| 86,2 \| 45,5 \| 20,5
T-19128L	15	7,5	825,31	47,84	1.4310	54,1 \| 79,9 \| 54,3 \| 28,0
T-19157L	18	9,5	838,31	77,89	1.4310	47,3 \| 82,7 \| 41,8 \| 17,5
T-19153L	18	7,5	838,31	57,14	1.4310	49,8 \| 76,3 \| 49,2 \| 23,8
T-19182L	23	9,5	853,09	99,09	1.4310	84,1 \| 83,4 \| 69,2 \| 99,7
T-19178L	23	7,5	853,09	72,72	1.4310	81,7 \| 89,7 \| 81,8 \| 73,6
T-16803L	11,5	8,44	1041,37	30,45	1.4310	69,3 \| 78,3 \| 74,2 \| 55,5
T-16813L	15,5	8,44	1076,95	40,66	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-16823L	18,5	8,44	1094,7	48,31	1.4310	59,7 \| 81,5 \| 60,9 \| 36,8
T-16833L	23,5	8,44	1115,14	61,07	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-16913L	15,5	10,5	1965,24	31,89	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16923L	19,5	10,5	2014,76	39,84	1.4310	88,0 \| 93,2 \| 88,8 \| 82,1
T-16933L	24	10,5	2052,94	48,79	1.4310	44,2 \| 77,0 \| 40,5 \| 15,1
T-17013L	17	12	2827,78	29,69	1.4310	78,2 \| 88,7 \| 81,3 \| 64,7

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202089; Mola de torção T-18943L

País de origem: DE, German; Mola de torção T-18943L
