Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Descontos por quantidade - Mola de torção T-19125L

Quantidade Preço individual [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Mola de torção Comprar

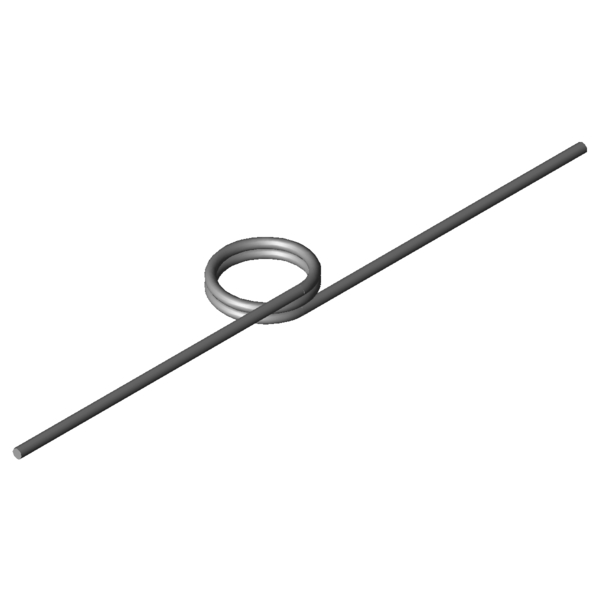

Imagem do Produto Mola de torção T-19125L
Imagem do Produto Mola de torção T-19125L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19125L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 0 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 2 mm Diâmetro do arame
Di 15 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 6 mm Comprimento do corpo de mola
Ls 65 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 271,84 Nmm (+/-) Tolerance maximum torque
Mn 825,31 Nmm Maior binário da mola
alphan 34,82 Graus Maior ângulo de rotação da mola
nt 2 Unidade N.º de enrolamentos
Ddmax 13,5 mm Maior diâmetro de mandril possível
Ddmin 12 mm Diámetro de árbol mínimo admisible
Ditol 0,38 mm (+/-) tolerance of inner coil diameter
Gew 5,8656 g Peso do artigo
PG K - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

cálculo do caminho de força Mola de torção T-19125L

Formulário de consulta Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Formulário de consulta Mola de torção T-19125L

Molas de torção semelhantes para Mola de torção T-19125L: Aço inoxidáve Ø 2 x 15 x 65 mm / 0°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-16740L 16,2 5,6 295,06 80,39 1.4310 78,3 | 87,7 | 80,6 | 66,6
T-16744L 16,2 7 295,06 107,18 1.4310 70,0 | 89,0 | 71,0 | 50,0
T-16736L 16,2 4,2 295,06 53,59 1.4310 50,4 | 77,5 | 50,4 | 23,2
T-18829L 11,9 6,4 442,58 54,22 1.4310 78,9 | 88,2 | 81,0 | 67,5
T-18825L 11,9 4,8 442,58 36,14 1.4310 68,8 | 79,8 | 75,0 | 51,7
T-18854L 14,4 6,4 449,91 65,31 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-18850L 14,4 4,8 449,91 43,54 1.4310 65,4 | 85,3 | 67,2 | 43,6
T-18858L 14,4 8 449,91 87,17 1.4310 50,9 | 83,7 | 47,2 | 21,8
T-18879L 18,4 6,4 457,84 83,1 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18912L 13,5 5,4 572,76 33,09 1.4310 58,0 | 82,2 | 59,9 | 31,8
T-18916L 13,5 7,2 572,76 49,64 1.4310 67,1 | 83,7 | 69,8 | 47,7
T-18924L 16 5,4 581,21 39,07 1.4310 62,2 | 86,7 | 62,9 | 37,0
T-18928L 16 7,2 581,21 58,6 1.4310 72,8 | 88,2 | 74,6 | 55,5
T-19100L 11 6 798,72 25,73 1.4310 84,3 | 91,1 | 85,3 | 76,4
T-19125L 15 6 825,31 34,82 1.4310 52,3 | 85,1 | 48,7 | 23,2
T-19150L 18 6 838,31 41,52 1.4310 56,7 | 90,5 | 52,3 | 27,3
T-16800L 11,5 6,75 1041,37 22,15 1.4310 41,1 | 76,1 | 35,3 | 11,7
T-16810L 15,5 6,75 1076,95 29,57 1.4310 45,9 | 83,4 | 39,0 | 15,1
T-16820L 18,5 6,75 1094,7 35,14 1.4310 49,4 | 88,5 | 42,1 | 17,7
T-19220L 13,5 7,5 1481,57 24,1 1.4310 61,4 | 83,3 | 62,5 | 38,6
T-19240L 17,5 7,5 1524,2 30,99 1.4310 67,2 | 81,9 | 71,6 | 48,2
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202089; Mola de torção T-19125L

País de origem: DE, German; Mola de torção T-19125L
