Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Descontos por quantidade - Mola de torção T-19265L

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de torção Comprar

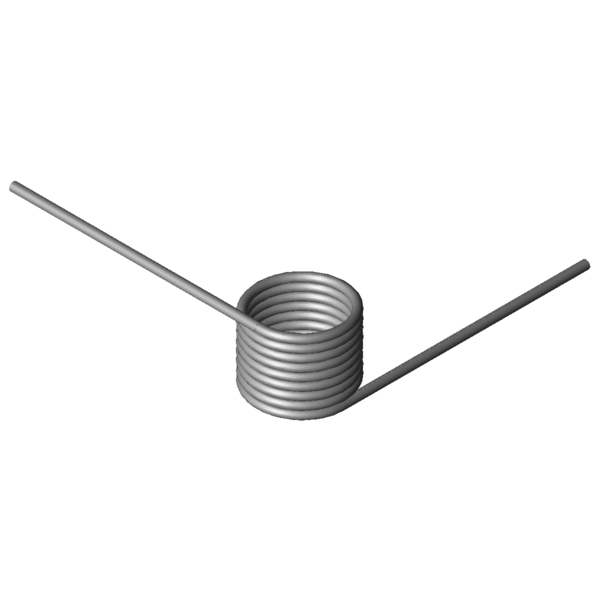

Imagem do Produto Mola de torção T-19265L
Imagem do Produto Mola de torção T-19265L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19265L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 90 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 2,5 mm Diâmetro do arame
Di 22,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 23,13 mm Comprimento do corpo de mola
Ls 75 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 348,38 Nmm (+/-) Tolerance maximum torque
Mn 1558,44 Nmm Maior binário da mola
alphan 163,14 Graus Maior ângulo de rotação da mola
nt 8,25 Unidade N.º de enrolamentos
Ddmax 20,2 mm Maior diâmetro de mandril possível
Ddmin 18 mm Diámetro de árbol mínimo admisible
Ditol 0,54 mm (+/-) tolerance of inner coil diameter
Gew 30,8763 g Peso do artigo
PG L - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

cálculo do caminho de força Mola de torção T-19265L

Formulário de consulta Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Formulário de consulta Mola de torção T-19265L

Molas de torção semelhantes para Mola de torção T-19265L: Aço inoxidáve Ø 2,5 x 22,5 x 75 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19184L 23 12,5 853,09 138,72 1.4310 70,5 | 77,3 | 69,9 | 64,4
T-16819L 15,5 20,81 1076,95 121,97 1.4310 68,6 | 75,1 | 67,9 | 63,0
T-16829L 18,5 20,81 1094,7 144,94 1.4310 69,8 | 79,3 | 76,2 | 53,9
T-16839L 23,5 20,81 1115,14 183,22 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-19225L 13,5 23,13 1481,57 99,12 1.4310 80,7 | 78,3 | 69,9 | 93,8
T-19245L 17,5 23,13 1524,2 127,75 1.4310 83,2 | 83,8 | 80,8 | 85,1
T-19265L 22,5 23,13 1558,44 163,14 1.4310 80,6 | 90,8 | 82,8 | 68,1
T-16919L 15,5 25,9 1965,24 95,68 1.4310 79,0 | 88,2 | 80,5 | 68,3
T-16929L 19,5 25,9 2014,76 119,53 1.4310 89,0 | 93,8 | 89,9 | 83,2
T-16939L 24 25,9 2052,94 146,38 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19325L 16 27,75 2459,2 94,43 1.4310 70,8 | 84,4 | 74,0 | 53,9
T-19345L 21 27,75 2533,79 122,9 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19341L 21 12,75 2533,79 48,42 1.4310 47,0 | 77,3 | 45,6 | 18,3
T-19365L 26 27,75 2582,84 151,29 1.4310 87,8 | 93,0 | 88,1 | 82,1
T-17019L 17 29,6 2827,78 89,08 1.4310 64,3 | 81,9 | 66,7 | 44,2
T-17029L 22 29,6 2909,76 114,35 1.4310 72,8 | 88,9 | 74,3 | 55,1
T-17025L 22 13,6 2909,76 45,05 1.4310 44,5 | 78,2 | 40,6 | 14,8
T-17039L 27 29,6 2964,79 139,64 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-19441L 22,4 15,3 4240,2 42,34 1.4310 43,1 | 76,7 | 38,7 | 14,0
T-19445L 22,4 33,3 4240,2 107,39 1.4310 59,8 | 83,0 | 60,9 | 35,5
T-19501L 17,5 17 5491,74 29,73 1.4310 33,2 | 71,3 | 23,3 | 5,2
T-19521L 22,5 17 5673,53 37,91 1.4310 39,0 | 76,5 | 31,0 | 9,4
Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202089; Mola de torção T-19265L

País de origem: DE, German; Mola de torção T-19265L
