Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Descontos por quantidade - Mola de torção T-19360R

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de torção Comprar

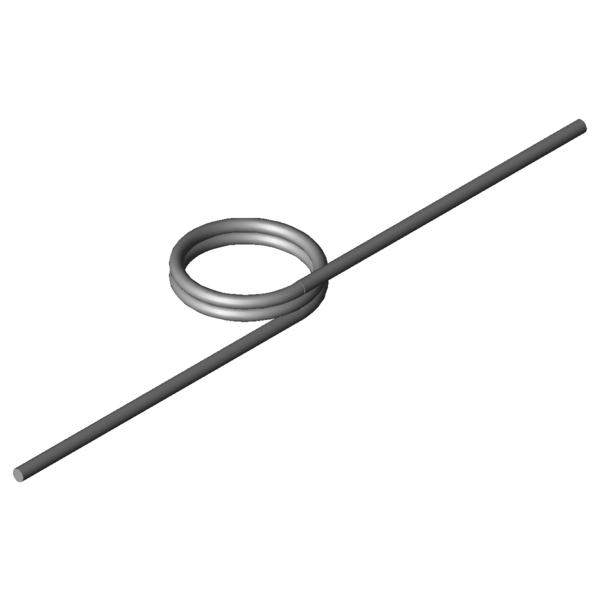

Imagem do Produto Mola de torção T-19360R
Imagem do Produto Mola de torção T-19360R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19360R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 0 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 3 mm Diâmetro do arame
Di 26 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 9 mm Comprimento do corpo de mola
Ls 80 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 860,33 Nmm (+/-) Tolerance maximum torque
Mn 2582,84 Nmm Maior binário da mola
alphan 36,72 Graus Maior ângulo de rotação da mola
nt 2 Unidade N.º de enrolamentos
Ddmax 23,4 mm Maior diâmetro de mandril possível
Ddmin 20,8 mm Diámetro de árbol mínimo admisible
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 19,0707 g Peso do artigo
PG M - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

cálculo do caminho de força Mola de torção T-19360R

Formulário de consulta Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Formulário de consulta Mola de torção T-19360R

Molas de torção semelhantes para Mola de torção T-19360R: Aço inoxidáve Ø 3 x 26 x 80 mm / 0°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19179R 23 8 853,09 79,27 1.4310 45,4 | 81,3 | 39,7 | 15,3
T-19183R 23 10 853,09 105,72 1.4310 42,4 | 81,7 | 33,9 | 11,5
T-16814R 15,5 9 1076,95 44,35 1.4310 84,9 | 91,4 | 85,8 | 77,5
T-16824R 18,5 9 1094,7 52,7 1.4310 55,9 | 82,1 | 56,0 | 29,5
T-16834R 23,5 9 1115,14 66,63 1.4310 53,8 | 88,5 | 49,1 | 23,8
T-16830R 23,5 6,75 1115,14 44,42 1.4310 59,6 | 80,1 | 62,9 | 35,7
T-19240R 17,5 7,5 1524,2 30,99 1.4310 73,2 | 78,0 | 71,7 | 69,9
T-19260R 22,5 7,5 1558,44 39,59 1.4310 72,3 | 84,4 | 76,5 | 56,0
T-16910R 15,5 8,4 1965,24 23,2 1.4310 60,3 | 82,6 | 61,4 | 37,0
T-16920R 19,5 8,4 2014,76 28,98 1.4310 88,2 | 87,2 | 78,5 | 98,8
T-16930R 24 8,4 2052,94 35,49 1.4310 87,8 | 93,0 | 88,1 | 82,2
T-16934R 24 11,2 2052,94 53,23 1.4310 72,6 | 88,7 | 74,2 | 54,8
T-19320R 16 9 2459,2 22,93 1.4310 55,7 | 82,3 | 55,7 | 29,2
T-19340R 21 9 2533,79 29,83 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-19360R 26 9 2582,84 36,72 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17010R 17 9,6 2827,78 21,6 1.4310 71,0 | 84,3 | 75,1 | 53,7
T-17020R 22 9,6 2909,76 27,72 1.4310 79,9 | 90,7 | 82,1 | 67,0
T-17030R 27 9,6 2964,79 33,85 1.4310 88,2 | 94,6 | 89,7 | 80,3
T-17034R 27 12,8 2964,79 50,78 1.4310 83,2 | 86,8 | 79,7 | 83,0
T-19440R 22,4 10,8 4240,2 26,01 1.4310 64,4 | 84,3 | 65,9 | 43,1
T-19460R 27,4 10,8 4326,15 31,69 1.4310 70,6 | 87,2 | 73,0 | 51,5
T-19520R 22,5 12 5673,53 23,34 1.4310 54,1 | 78,8 | 54,5 | 28,9
T-19540R 27,5 12 5798,12 28,34 1.4310 58,9 | 81,5 | 60,9 | 34,4
Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202089; Mola de torção T-19360R

País de origem: DE, German; Mola de torção T-19360R
