Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Descontos por quantidade - Mola de torção T-19421R

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de torção Comprar

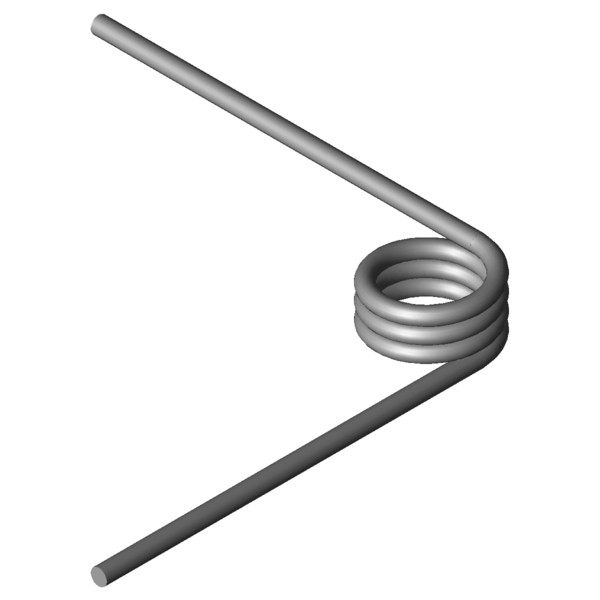

Imagem do Produto Mola de torção T-19421R
Imagem do Produto Mola de torção T-19421R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19421R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 90 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 3,6 mm Diâmetro do arame
Di 17,4 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 15,3 mm Comprimento do corpo de mola
Ls 85 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 1703,27 Nmm (+/-) Tolerance maximum torque
Mn 4113,81 Nmm Maior binário da mola
alphan 33,15 Graus Maior ângulo de rotação da mola
nt 3,25 Unidade N.º de enrolamentos
Ddmax 15,6 mm Maior diâmetro de mandril possível
Ddmin 13,9 mm Diámetro de árbol mínimo admisible
Ditol 0,42 mm (+/-) tolerance of inner coil diameter
Gew 30,848 g Peso do artigo
PG M - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

cálculo do caminho de força Mola de torção T-19421R

Formulário de consulta Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Formulário de consulta Mola de torção T-19421R

Molas de torção semelhantes para Mola de torção T-19421R: Aço inoxidáve Ø 3,6 x 17,4 x 85 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-16819R 15,5 20,81 1076,95 121,97 1.4310 36,3 | 75,0 | 26,7 | 7,1
T-16829R 18,5 20,81 1094,7 144,94 1.4310 35,8 | 76,7 | 24,7 | 6,1
T-16825R 18,5 9,56 1094,7 57,1 1.4310 43,6 | 73,0 | 42,3 | 15,4
T-19241R 17,5 10,63 1524,2 50,31 1.4310 51,8 | 79,5 | 51,5 | 24,4
T-16915R 15,5 11,9 1965,24 37,69 1.4310 63,8 | 81,5 | 67,9 | 42,0
T-16925R 19,5 11,9 2014,76 47,09 1.4310 58,6 | 81,6 | 59,7 | 34,5
T-19301R 12 12,75 2364,22 28,25 1.4310 72,4 | 78,5 | 71,3 | 67,4
T-19321R 16 12,75 2459,2 37,23 1.4310 71,3 | 86,2 | 74,4 | 53,2
T-19341R 21 12,75 2533,79 48,42 1.4310 63,5 | 83,2 | 65,0 | 42,2
T-17005R 12,5 13,6 2709,97 26,14 1.4310 79,7 | 83,2 | 72,4 | 83,5
T-17015R 17 13,6 2827,78 35,09 1.4310 79,5 | 91,8 | 81,6 | 64,9
T-17011R 17 10,4 2827,78 24,3 1.4310 83,2 | 84,9 | 71,0 | 93,8
T-17025R 22 13,6 2909,76 45,05 1.4310 69,9 | 85,6 | 72,2 | 52,0
T-19401R 12,4 15,3 3909,65 24,06 1.4310 83,5 | 90,4 | 83,8 | 76,4
T-19421R 17,4 15,3 4113,81 33,15 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19441R 22,4 15,3 4240,2 42,34 1.4310 87,0 | 92,6 | 87,7 | 80,7
T-19501R 17,5 17 5491,74 29,73 1.4310 80,9 | 93,1 | 82,3 | 67,2
T-19521R 22,5 17 5673,53 37,91 1.4310 82,9 | 85,8 | 80,0 | 82,9
T-19701R 20,5 14,63 7210,54 19,61 1.4310 59,6 | 86,8 | 58,1 | 33,7
T-19705R 20,5 19,13 7210,54 28,32 1.4310 67,2 | 81,6 | 71,2 | 48,7
T-19802R 20 16,25 9706,06 17,32 1.4310 51,3 | 84,4 | 47,3 | 22,1
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202089; Mola de torção T-19421R

País de origem: DE, German; Mola de torção T-19421R
