Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Descontos por quantidade - Mola de torção T-19503R

Quantidade Preço individual [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Mola de torção Comprar

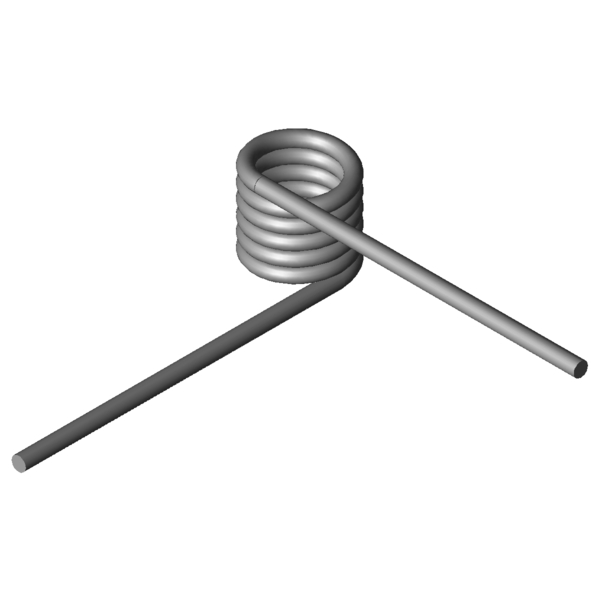

Imagem do Produto Mola de torção T-19503R
Imagem do Produto Mola de torção T-19503R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19503R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 270 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 4 mm Diâmetro do arame
Di 17,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 27 mm Comprimento do corpo de mola
Ls 90 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 2122,54 Nmm (+/-) Tolerance maximum torque
Mn 5491,74 Nmm Maior binário da mola
alphan 52,66 Graus Maior ângulo de rotação da mola
nt 5,75 Unidade N.º de enrolamentos
Ddmax 15,7 mm Maior diâmetro de mandril possível
Ddmin 14 mm Diámetro de árbol mínimo admisible
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Gew 56,306 g Peso do artigo
PG S - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

cálculo do caminho de força Mola de torção T-19503R

Formulário de consulta Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Formulário de consulta Mola de torção T-19503R

Molas de torção semelhantes para Mola de torção T-19503R: Aço inoxidáve Ø 4 x 17,5 x 90 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19267R 22,5 29,38 1558,44 212,65 1.4310 37,0 | 77,4 | 26,6 | 7,0
T-16917R 15,5 18,9 1965,24 66,69 1.4310 53,9 | 76,2 | 57,4 | 28,3
T-16927R 19,5 18,9 2014,76 83,31 1.4310 49,9 | 76,6 | 49,9 | 23,2
T-19303R 12 20,25 2364,22 49,96 1.4310 62,4 | 72,9 | 69,0 | 45,4
T-19323R 16 20,25 2459,2 65,83 1.4310 59,6 | 80,5 | 62,4 | 35,8
T-19327R 16 35,25 2459,2 123,03 1.4310 48,0 | 81,0 | 43,8 | 19,2
T-19343R 21 20,25 2533,79 85,62 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-19347R 21 35,25 2533,79 160,09 1.4310 44,3 | 78,3 | 39,5 | 15,2
T-17007R 12,5 21,6 2709,97 46,25 1.4310 67,3 | 77,1 | 68,6 | 56,2
T-17017R 17 21,6 2827,78 62,09 1.4310 65,8 | 85,7 | 68,2 | 43,7
T-17027R 22 21,6 2909,76 79,7 1.4310 58,1 | 79,8 | 59,5 | 35,0
T-19403R 12,4 24,3 3909,65 42,55 1.4310 82,6 | 83,6 | 76,0 | 88,1
T-19423R 17,4 24,3 4113,81 58,73 1.4310 80,9 | 93,1 | 82,3 | 67,2
T-19443R 22,4 24,3 4240,2 74,91 1.4310 71,4 | 86,0 | 73,8 | 54,3
T-19503R 17,5 27 5491,74 52,66 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19523R 22,5 27 5673,53 67,04 1.4310 87,1 | 92,6 | 87,7 | 81,2
T-19543R 27,5 27 5798,12 81,34 1.4310 78,7 | 87,9 | 79,7 | 68,4
T-19707R 20,5 30,38 7210,54 50,1 1.4310 81,9 | 87,7 | 85,7 | 72,5
T-19703R 20,5 16,88 7210,54 23,96 1.4310 58,1 | 78,9 | 60,8 | 34,7
T-19808R 20 33,75 9706,06 44,25 1.4310 66,8 | 82,5 | 70,3 | 47,5
T-19804R 20 18,75 9706,06 21,16 1.4310 50,0 | 79,0 | 48,4 | 22,7
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202089; Mola de torção T-19503R

País de origem: DE, German; Mola de torção T-19503R

Imagem do Produto - Molas de torção T-19503R

Imagem do Produto - Molas de torção T-19503R

QR-Code: Mola de torção T-19503R

QR-Code - Molas de torção - T-19503R | https://www.federnshop.com/pt/produtos/molas_de_tor%c3%a7%c3%a3o/t-19503r.html
