Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Descontos por quantidade - Mola de torção T-19540L

Quantidade Preço individual [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Mola de torção Comprar

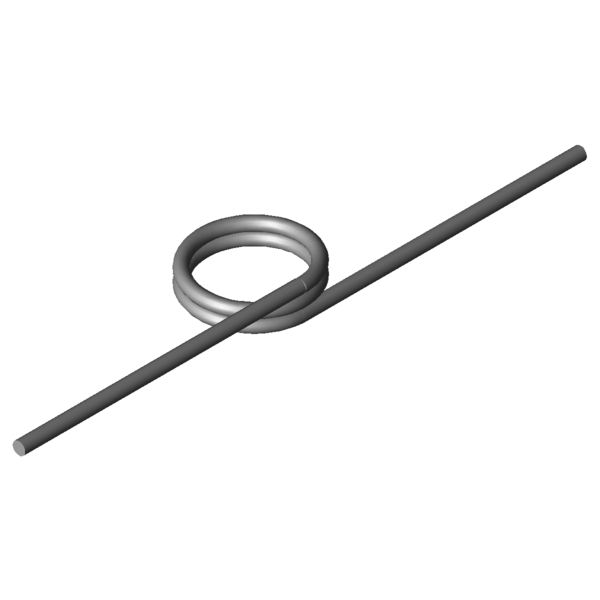

Imagem do Produto Mola de torção T-19540L
Imagem do Produto Mola de torção T-19540L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19540L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 0 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 4 mm Diâmetro do arame
Di 27,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 12 mm Comprimento do corpo de mola
Ls 90 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 2259,4 Nmm (+/-) Tolerance maximum torque
Mn 5798,12 Nmm Maior binário da mola
alphan 28,34 Graus Maior ângulo de rotação da mola
nt 2 Unidade N.º de enrolamentos
Ddmax 24,7 mm Maior diâmetro de mandril possível
Ddmin 22 mm Diámetro de árbol mínimo admisible
Ditol 0,62 mm (+/-) tolerance of inner coil diameter
Gew 37,4414 g Peso do artigo
PG S - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

cálculo do caminho de força Mola de torção T-19540L

Formulário de consulta Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Formulário de consulta Mola de torção T-19540L

Molas de torção semelhantes para Mola de torção T-19540L: Aço inoxidáve Ø 4 x 27,5 x 90 mm / 0°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-16934L 24 11,2 2052,94 53,23 1.4310 48,9 | 83,5 | 44,3 | 18,9
T-19340L 21 9 2533,79 29,83 1.4310 62,1 | 75,5 | 69,4 | 41,5
T-19344L 21 15 2533,79 62,8 1.4310 38,9 | 85,1 | 25,3 | 6,4
T-19360L 26 9 2582,84 36,72 1.4310 58,9 | 81,5 | 60,9 | 34,4
T-17014L 17 12,8 2827,78 32,39 1.4310 43,4 | 78,1 | 38,3 | 13,8
T-17024L 22 12,8 2909,76 41,58 1.4310 41,6 | 80,1 | 33,5 | 11,1
T-17020L 22 9,6 2909,76 27,72 1.4310 44,1 | 73,0 | 42,7 | 16,6
T-17034L 27 12,8 2964,79 50,78 1.4310 38,1 | 74,5 | 30,4 | 9,3
T-17030L 27 9,6 2964,79 33,85 1.4310 65,4 | 86,1 | 67,4 | 42,8
T-19420L 17,4 10,8 4113,81 20,41 1.4310 56,0 | 77,0 | 58,9 | 32,0
T-19440L 22,4 10,8 4240,2 26,01 1.4310 51,7 | 77,8 | 51,4 | 25,8
T-19460L 27,4 10,8 4326,15 31,69 1.4310 80,7 | 93,2 | 82,0 | 66,7
T-19500L 17,5 12 5236,92 18,35 1.4310 65,6 | 82,5 | 68,9 | 45,3
T-19520L 22,5 12 5673,53 23,34 1.4310 61,2 | 83,0 | 62,2 | 38,5
T-19540L 27,5 12 5798,12 28,34 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19560L 32,5 12 5888,83 33,34 1.4310 91,0 | 94,9 | 91,7 | 86,3
T-19700L 20,5 13,5 7210,54 17,43 1.4310 79,8 | 92,5 | 81,3 | 65,6
T-19709L 25,5 13,5 7413,47 21,5 1.4310 71,6 | 86,1 | 74,0 | 54,7
T-19718L 30,5 13,5 7558,94 25,58 1.4310 80,7 | 89,3 | 83,5 | 69,2
T-19727L 35,5 13,5 7668,33 29,65 1.4310 83,3 | 85,1 | 85,6 | 79,1
T-19801L 20 15 9706,06 15,39 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19815L 28 15 10155,28 21,26 1.4310 83,4 | 90,5 | 84,0 | 75,7
Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202089; Mola de torção T-19540L

País de origem: DE, German; Mola de torção T-19540L
