Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Descontos por quantidade - Mola de torção T-19740R

Quantidade Preço individual [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Mola de torção Comprar

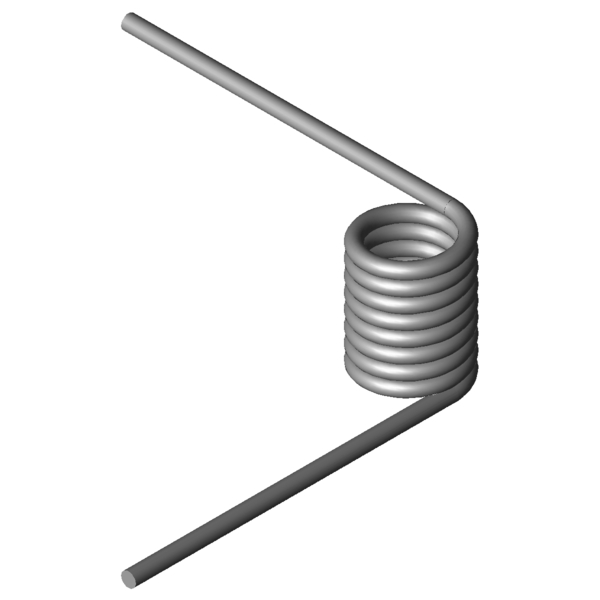

Imagem do Produto Mola de torção T-19740R
Imagem do Produto Mola de torção T-19740R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19740R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 90 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 4,5 mm Diâmetro do arame
Di 20,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 41,63 mm Comprimento do corpo de mola
Ls 100 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 2725,9 Nmm (+/-) Tolerance maximum torque
Mn 7210,5 Nmm Maior binário da mola
alphan 71,89 Graus Maior ângulo de rotação da mola
nt 8,25 Unidade N.º de enrolamentos
Ddmax 18,1 mm Maior diâmetro de mandril possível
Ddmin 14 mm Diámetro de árbol mínimo admisible
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 106,6092 g Peso do artigo
PG S - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

cálculo do caminho de força Mola de torção T-19740R

Formulário de consulta Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Formulário de consulta Mola de torção T-19740R

Molas de torção semelhantes para Mola de torção T-19740R: Aço inoxidáve Ø 4,5 x 20,5 x 100 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19345R 21 27,75 2533,79 122,9 1.4310 48,1 | 77,0 | 46,8 | 20,6
T-19365R 26 27,75 2582,84 151,29 1.4310 43,1 | 70,7 | 41,7 | 17,0
T-17009R 12,5 29,6 2709,97 66,35 1.4310 57,8 | 67,7 | 64,9 | 40,7
T-17019R 17 29,6 2827,78 89,08 1.4310 55,6 | 75,0 | 60,0 | 31,6
T-17029R 22 29,6 2909,76 114,35 1.4310 51,8 | 78,5 | 51,6 | 25,4
T-17039R 27 29,6 2964,79 139,64 1.4310 46,7 | 72,7 | 46,3 | 21,2
T-19405R 12,4 33,3 3909,65 61,05 1.4310 69,0 | 73,5 | 69,6 | 63,8
T-19425R 17,4 33,3 4113,81 84,22 1.4310 67,2 | 81,6 | 71,2 | 48,7
T-19445R 22,4 33,3 4240,2 107,39 1.4310 62,0 | 83,8 | 62,9 | 39,4
T-19465R 27,4 33,3 4326,15 130,67 1.4310 56,3 | 78,3 | 57,5 | 33,0
T-19505R 17,5 37 5491,74 75,51 1.4310 82,0 | 87,7 | 85,7 | 72,5
T-19525R 22,5 37 5673,53 96,18 1.4310 75,1 | 89,6 | 76,7 | 58,8
T-19521R 22,5 17 5673,53 37,91 1.4310 68,8 | 73,6 | 65,7 | 67,0
T-19545R 27,5 37 5798,12 116,76 1.4310 68,2 | 84,1 | 71,0 | 49,5
T-19740R 20,5 41,63 7210,5 71,89 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19705R 20,5 19,13 7210,54 28,32 1.4310 63,7 | 82,0 | 69,7 | 39,4
T-19701R 20,5 14,63 7210,54 19,61 1.4310 56,4 | 78,4 | 63,6 | 27,3
T-19745R 25,5 41,63 7413,5 88,69 1.4310 88,7 | 93,5 | 89,2 | 83,3
T-19750R 30,5 41,63 7558,9 105,5 1.4310 80,8 | 89,1 | 81,8 | 71,4
T-19810R 20 46,25 9706,06 63,49 1.4310 79,8 | 92,5 | 81,3 | 65,6
T-19806R 20 21,25 9706,06 25,01 1.4310 53,3 | 79,5 | 54,5 | 25,8
T-19802R 20 16,25 9706,06 17,32 1.4310 47,5 | 75,5 | 49,2 | 17,9
T-19824R 28 46,25 10155,28 87,68 1.4310 82,5 | 84,4 | 76,5 | 86,6
Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202089; Mola de torção T-19740R

País de origem: DE, German; Mola de torção T-19740R
