Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Descontos por quantidade - Mola de torção T-19750L

Quantidade	Preço individual [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Mola de torção Comprar

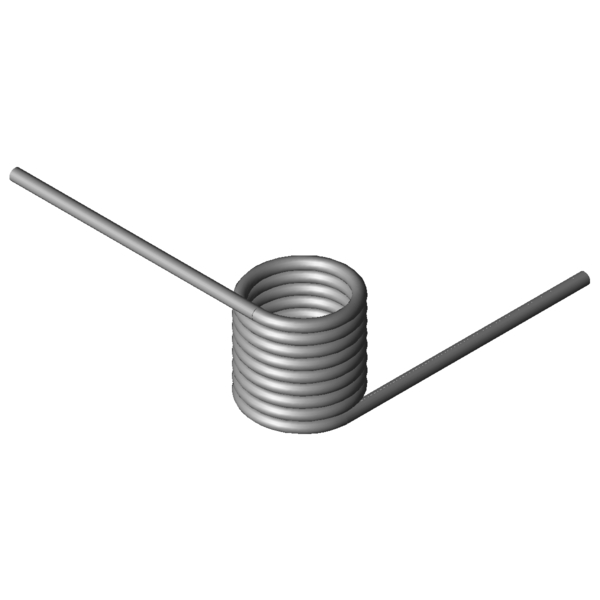

Imagem do Produto Mola de torção T-19750L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19750L

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	90	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	4,5	mm	Diâmetro do arame
Di	30,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	41,63	mm	Comprimento do corpo de mola
Ls	100	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	2303,8	Nmm	(+/-) Tolerance maximum torque
Mn	7558,9	Nmm	Maior binário da mola
alphan	105,5	Graus	Maior ângulo de rotação da mola
nt	8,25	Unidade	N.º de enrolamentos
Ddmax	26,9	mm	Maior diâmetro de mandril possível
Ddmin	19	mm	Diámetro de árbol mínimo admisible
Ditol	0,7	mm	(+/-) tolerance of inner coil diameter
Gew	139,2031	g	Peso do artigo
PG	S	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

cálculo do caminho de força Mola de torção T-19750L

Formulário de consulta Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Formulário de consulta Mola de torção T-19750L

Molas de torção semelhantes para Mola de torção T-19750L: Aço inoxidáve Ø 4,5 x 30,5 x 100 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-17029L	22	29,6	2909,76	114,35	1.4310	57,4 \| 71,4 \| 65,4 \| 35,5
T-17039L	27	29,6	2964,79	139,64	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19425L	17,4	33,3	4113,81	84,22	1.4310	69,2 \| 72,3 \| 67,1 \| 68,2
T-19445L	22,4	33,3	4240,2	107,39	1.4310	70,0 \| 77,8 \| 77,2 \| 55,1
T-19465L	27,4	33,3	4326,15	130,67	1.4310	66,2 \| 83,3 \| 69,0 \| 46,2
T-19505L	17,5	37	5491,74	75,51	1.4310	83,0 \| 78,4 \| 72,1 \| 98,5
T-19525L	22,5	37	5673,53	96,18	1.4310	83,1 \| 83,8 \| 83,1 \| 82,3
T-19545L	27,5	37	5798,12	116,76	1.4310	80,7 \| 89,3 \| 83,5 \| 69,3
T-19565L	32,5	37	5888,83	137,35	1.4310	75,9 \| 90,5 \| 77,4 \| 59,8
T-19561L	32,5	17	5888,83	54,1	1.4310	68,3 \| 74,5 \| 64,6 \| 65,8
T-19541L	27,5	17	5960,44	46,01	1.4310	63,3 \| 73,3 \| 61,2 \| 55,3
T-19740L	20,5	41,63	7210,5	71,89	1.4310	80,8 \| 89,1 \| 81,8 \| 71,4
T-19714L	25,5	19,13	7413,47	34,94	1.4310	58,6 \| 76,5 \| 65,6 \| 33,8
T-19745L	25,5	41,63	7413,5	88,69	1.4310	90,4 \| 94,5 \| 91,1 \| 85,7
T-19750L	30,5	41,63	7558,9	105,5	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19723L	30,5	19,13	7558,94	41,56	1.4310	63,7 \| 82,0 \| 69,7 \| 39,4
T-19719L	30,5	14,63	7558,94	28,77	1.4310	56,4 \| 78,4 \| 63,6 \| 27,3
T-19736L	35,5	41,63	7668,33	122,32	1.4310	91,7 \| 95,3 \| 92,4 \| 87,5
T-19732L	35,5	19,13	7668,33	48,19	1.4310	64,8 \| 77,3 \| 72,1 \| 45,0
T-19810L	20	46,25	9706,06	63,49	1.4310	65,9 \| 81,9 \| 69,0 \| 46,9
T-19824L	28	46,25	10155,28	87,68	1.4310	77,1 \| 90,6 \| 78,8 \| 61,9
T-19820L	28	21,25	10155,28	34,54	1.4310	51,9 \| 77,6 \| 53,6 \| 24,4
T-19816L	28	16,25	10155,28	23,91	1.4310	46,3 \| 73,6 \| 48,5 \| 16,9
T-19839L	36	46,25	10430,68	111,89	1.4310	82,8 \| 88,2 \| 83,4 \| 76,9
T-19835L	36	21,25	10430,68	44,08	1.4310	54,2 \| 75,3 \| 57,1 \| 30,3
T-19854L	44	46,25	10616,8	136,11	1.4310	83,1 \| 83,1 \| 74,4 \| 91,9

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202089; Mola de torção T-19750L

País de origem: DE, German; Mola de torção T-19750L
