Mola de torção T-19805L: Aço inoxidáve Ø 5 x 20 x 150 mm / 0°

Name: T-19805L - Molas de torção
SKU: T-19805L
Availability: InStock

Descontos por quantidade - Mola de torção T-19805L

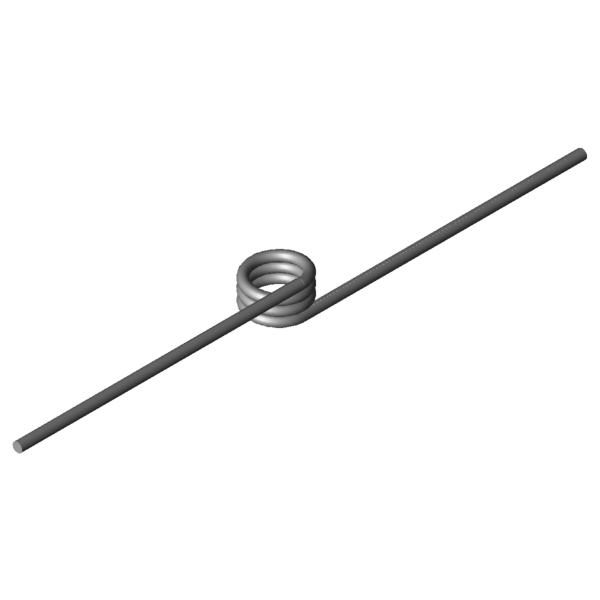

Imagem do Produto Mola de torção T-19805L

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	0	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	20	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	20	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	5024,6	Nmm	(+/-) Tolerance maximum torque
Mn	9706,06	Nmm	Maior binário da mola
alphan	23,09	Graus	Maior ângulo de rotação da mola
nt	3	Unidade	N.º de enrolamentos
Ddmax	17,5	mm	Maior diâmetro de mandril possível
Ddmin	15	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	83,1077	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19324L	16	24	2459,2	80,13	1.4310	36,3 \| 74,4 \| 27,1 \| 7,3
T-19344L	21	15	2533,79	62,8	1.4310	56,3 \| 68,7 \| 66,1 \| 34,1
T-19364L	26	24	2582,84	128,39	1.4310	58,9 \| 81,5 \| 60,9 \| 34,4
T-17018L	17	25,6	2827,78	75,58	1.4310	66,8 \| 73,9 \| 62,5 \| 63,9
T-17014L	17	12,8	2827,78	32,39	1.4310	47,3 \| 71,0 \| 50,2 \| 20,8
T-17028L	22	25,6	2909,76	97,03	1.4310	68,4 \| 80,0 \| 74,0 \| 51,3
T-17024L	22	12,8	2909,76	41,58	1.4310	57,5 \| 71,5 \| 65,4 \| 35,5
T-19424L	17,4	28,8	4113,81	71,47	1.4310	83,7 \| 81,1 \| 71,5 \| 98,4
T-19444L	22,4	28,8	4240,2	91,15	1.4310	83,1 \| 87,2 \| 82,6 \| 79,5
T-19500L	17,5	12	5236,92	18,35	1.4310	70,1 \| 75,8 \| 66,7 \| 67,9
T-19520L	22,5	12	5673,53	23,34	1.4310	70,9 \| 76,3 \| 78,7 \| 57,8
T-19704L	20,5	18	7210,54	26,14	1.4310	80,7 \| 89,1 \| 81,8 \| 71,4
T-19700L	20,5	13,5	7210,54	17,43	1.4310	66,3 \| 80,7 \| 70,4 \| 47,6
T-19713L	25,5	18	7413,47	32,25	1.4310	53,4 \| 79,3 \| 55,4 \| 25,5
T-19805L	20	20	9706,06	23,09	1.4310	42,4 \| 71,7 \| 41,5 \| 13,9
T-19819L	28	20	10155,28	31,89	1.4310	47,7 \| 80,2 \| 44,6 \| 18,4

Número de molas metálicas semelhantes: 15
