Mola de torção T-19806L: Aço inoxidáve Ø 5 x 20 x 150 mm / 90°

Name: T-19806L - Molas de torção
SKU: T-19806L
Availability: InStock

Descontos por quantidade - Mola de torção T-19806L

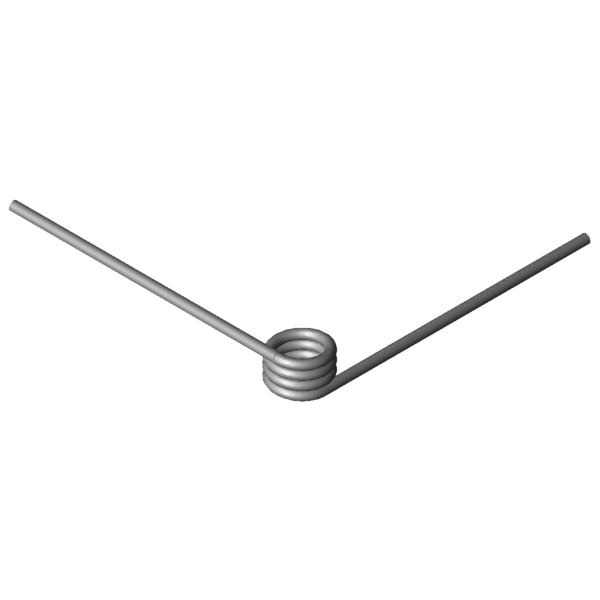

Imagem do Produto Mola de torção T-19806L

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	90	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	20	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	21,25	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	4929	Nmm	(+/-) Tolerance maximum torque
Mn	9706,06	Nmm	Maior binário da mola
alphan	25,01	Graus	Maior ângulo de rotação da mola
nt	3,25	Unidade	N.º de enrolamentos
Ddmax	17,5	mm	Maior diâmetro de mandril possível
Ddmin	15	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	86,1561	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19325L	16	27,75	2459,2	94,43	1.4310	34,9 \| 72,2 \| 25,9 \| 6,7
T-19345L	21	27,75	2533,79	122,9	1.4310	35,3 \| 77,3 \| 23,2 \| 5,3
T-19341L	21	12,75	2533,79	48,42	1.4310	53,3 \| 77,8 \| 53,8 \| 28,3
T-17015L	17	13,6	2827,78	35,09	1.4310	65,8 \| 85,7 \| 68,1 \| 43,6
T-17019L	17	29,6	2827,78	89,08	1.4310	36,8 \| 73,6 \| 28,6 \| 8,2
T-17025L	22	13,6	2909,76	45,05	1.4310	58,1 \| 79,8 \| 59,5 \| 35,0
T-17029L	22	29,6	2909,76	114,35	1.4310	36,0 \| 75,6 \| 25,9 \| 6,6
T-19421L	17,4	15,3	4113,81	33,15	1.4310	80,9 \| 93,1 \| 82,3 \| 67,2
T-19441L	22,4	15,3	4240,2	42,34	1.4310	71,3 \| 86,0 \| 73,7 \| 54,2
T-19501L	17,5	17	5491,74	29,73	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19521L	22,5	17	5673,53	37,91	1.4310	87,1 \| 92,6 \| 87,6 \| 81,0
T-19705L	20,5	19,13	7210,54	28,32	1.4310	82,0 \| 87,7 \| 85,7 \| 72,6
T-19701L	20,5	14,63	7210,54	19,61	1.4310	69,4 \| 86,8 \| 71,1 \| 50,2
T-19714L	25,5	19,13	7413,47	34,94	1.4310	71,6 \| 86,2 \| 74,0 \| 54,7
T-19806L	20	21,25	9706,06	25,01	1.4310	66,8 \| 82,5 \| 70,4 \| 47,6
T-19820L	28	21,25	10155,28	34,54	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8

Número de molas metálicas semelhantes: 15
