Mola de torção T-19809L: Aço inoxidáve Ø 5 x 20 x 150 mm / 0°

Name: T-19809L - Molas de torção
SKU: T-19809L
Availability: InStock

Descontos por quantidade - Mola de torção T-19809L

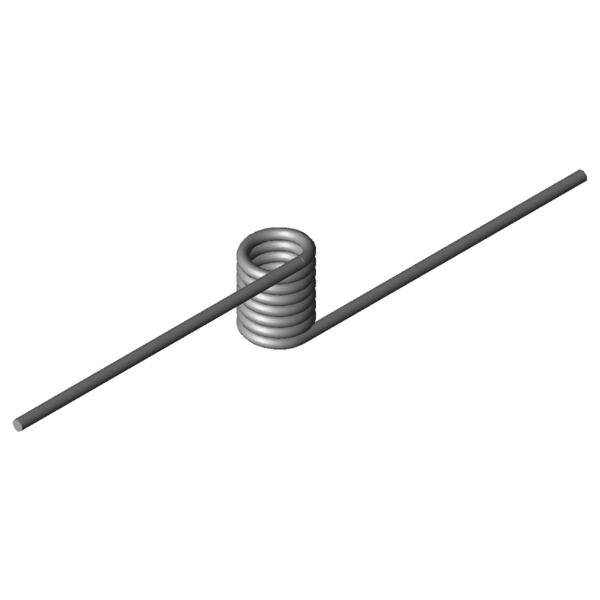

Imagem do Produto Mola de torção T-19809L

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	0	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	20	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	40	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	4100,03	Nmm	(+/-) Tolerance maximum torque
Mn	9706,06	Nmm	Maior binário da mola
alphan	53,87	Graus	Maior ângulo de rotação da mola
nt	7	Unidade	N.º de enrolamentos
Ddmax	17,5	mm	Maior diâmetro de mandril possível
Ddmin	15	mm	Diámetro de árbol mínimo admisible
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	131,8828	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-17028L	22	25,6	2909,76	97,03	1.4310	44,1 \| 73,0 \| 42,7 \| 16,6
T-17038L	27	25,6	2964,79	118,48	1.4310	39,8 \| 67,4 \| 38,0 \| 13,9
T-19404L	12,4	28,8	3909,65	51,8	1.4310	59,6 \| 68,7 \| 68,2 \| 41,9
T-19424L	17,4	28,8	4113,81	71,47	1.4310	55,9 \| 77,0 \| 58,9 \| 31,9
T-19444L	22,4	28,8	4240,2	91,15	1.4310	51,7 \| 77,8 \| 51,4 \| 25,8
T-19464L	27,4	28,8	4326,15	110,84	1.4310	46,9 \| 72,3 \| 46,6 \| 21,7
T-19504L	17,5	32	5491,74	64,13	1.4310	66,8 \| 82,5 \| 70,3 \| 47,5
T-19524L	22,5	32	5673,53	81,61	1.4310	61,3 \| 83,0 \| 62,2 \| 38,6
T-19544L	27,5	32	5798,12	99,1	1.4310	55,7 \| 77,6 \| 57,0 \| 32,5
T-19708L	20,5	36	7210,54	61	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6
T-19704L	20,5	18	7210,54	26,14	1.4310	68,1 \| 77,5 \| 61,4 \| 65,3
T-19700L	20,5	13,5	7210,54	17,43	1.4310	44,2 \| 80,6 \| 37,7 \| 14,1
T-19717L	25,5	36	7413,47	75,25	1.4310	71,6 \| 86,1 \| 74,0 \| 54,7
T-19726L	30,5	36	7558,94	89,52	1.4310	65,9 \| 81,9 \| 69,0 \| 46,9
T-19809L	20	40	9706,06	53,87	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19823L	28	40	10155,28	74,4	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8

Número de molas metálicas semelhantes: 15
