Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Descontos por quantidade - Mola de torção T-19835R

Quantidade Preço individual [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

Mola de torção Comprar

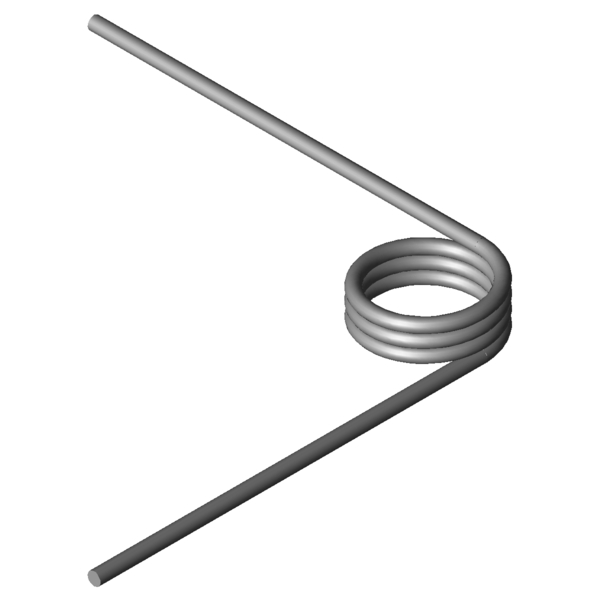

Imagem do Produto Mola de torção T-19835R
Imagem do Produto Mola de torção T-19835R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19835R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 90 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 5 mm Diâmetro do arame
Di 36 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 21,25 mm Comprimento do corpo de mola
Ls 150 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 3848,9 Nmm (+/-) Tolerance maximum torque
Mn 10430,68 Nmm Maior binário da mola
alphan 44,08 Graus Maior ângulo de rotação da mola
nt 3,25 Unidade N.º de enrolamentos
Ddmax 32 mm Maior diâmetro de mandril possível
Ddmin 25 mm Diámetro de árbol mínimo admisible
Ditol 0,8 mm (+/-) tolerance of inner coil diameter
Gew 111,5192 g Peso do artigo
PG T - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

cálculo do caminho de força Mola de torção T-19835R

Formulário de consulta Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Formulário de consulta Mola de torção T-19835R

Molas de torção semelhantes para Mola de torção T-19835R: Aço inoxidáve Ø 5 x 36 x 150 mm / 90°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19521R 22,5 17 5673,53 37,91 1.4310 89,8 | 93,9 | 88,8 | 86,6
T-19561R 32,5 17 5888,83 54,1 1.4310 90,3 | 94,9 | 91,9 | 84,0
T-19541R 27,5 17 5960,44 46,01 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19705R 20,5 19,13 7210,54 28,32 1.4310 69,0 | 84,1 | 72,1 | 50,9
T-19714R 25,5 19,13 7413,47 34,94 1.4310 76,5 | 90,2 | 78,2 | 61,1
T-19710R 25,5 14,63 7413,47 24,19 1.4310 66,0 | 89,2 | 66,5 | 42,3
T-19723R 30,5 19,13 7558,94 41,56 1.4310 81,7 | 89,3 | 84,6 | 71,2
T-19719R 30,5 14,63 7558,94 28,77 1.4310 69,5 | 88,4 | 70,7 | 49,3
T-19732R 35,5 19,13 7668,33 48,19 1.4310 84,4 | 85,1 | 86,6 | 81,4
T-19728R 35,5 14,63 7668,33 33,36 1.4310 71,9 | 84,1 | 75,1 | 56,4
T-19806R 20 21,25 9706,06 25,01 1.4310 56,3 | 77,6 | 57,9 | 33,4
T-19802R 20 16,25 9706,06 17,32 1.4310 51,8 | 82,8 | 49,5 | 23,1
T-19820R 28 21,25 10155,28 34,54 1.4310 65,7 | 86,1 | 66,9 | 44,1
T-19816R 28 16,25 10155,28 23,91 1.4310 59,0 | 91,3 | 55,3 | 30,5
T-19835R 36 21,25 10430,68 44,08 1.4310 80,9 | 92,9 | 82,5 | 67,2
T-19850R 44 21,25 10616,8 53,62 1.4310 82,8 | 86,9 | 81,1 | 80,4
T-19846R 44 16,25 10616,8 37,12 1.4310 71,8 | 85,2 | 74,6 | 55,6
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202089; Mola de torção T-19835R

País de origem: DE, German; Mola de torção T-19835R
