Página de detalhes Molas de torção dupla: DSF-205

Descontos por quantidade (Preço grupo: AJ)

QuantidadePreço individual [EUR]
1 14,1400 EUR
2 11,2600 EUR
3 6,8900 EUR
7 4,8200 EUR
17 3,2500 EUR
37 2,7900 EUR
75 2,7600 EUR
125 2,7229 EUR
175 2,7020 EUR
250 2,6755 EUR
350 2,6149 EUR
Imagem CAD Molas de torção dupla DSF-205
Quantidade:

Dados Técnicos

SímbolosValorUnidadeDescrição
Material EN 10270-3-1.4310 - Tipo de material
Dd 5 mm Maior diâmetro do mandril
d 0,8 mm Diâmetro do arame
Di 5,2 mm Diâmetro interno de enrolamento
n 4,25 Unidade N.º de enrolamentos por lado
Ls 18 mm Comprimento do braço
L1 17,1 mm Largura da mola
L2 9 mm Largura da alma
L3 14 mm Centro de enrolamento da alma
αn 77,7 Graus Maior ângulo de rotação
Mn 119 Nmm Maior binário
αs 90 Graus Ângulo entre haste e braço
PG AJ - Grupo de preços para este artigo

País de origem: DE | Número de tarifa alfandegária: 73202089

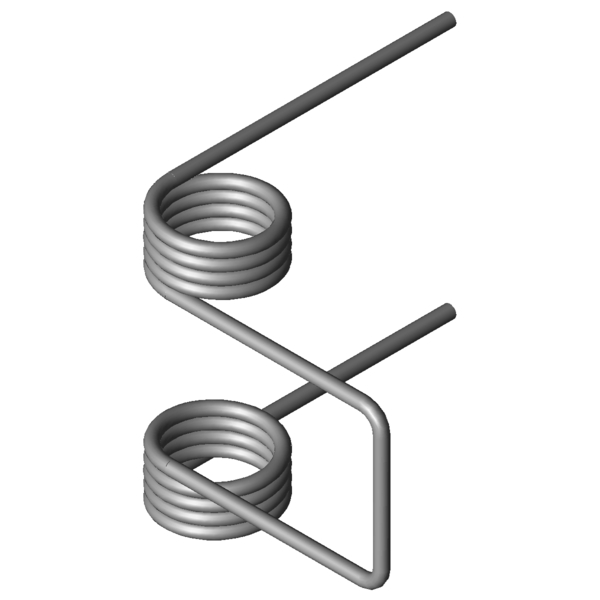

Imagem do Produto - Molas de torção dupla DSF-205

Imagem do Produto - Molas de torção dupla DSF-205

QR-Code - Molas de torção dupla DSF-205

QR-Code - Molas de torção dupla - DSF-205 | https://www.federnshop.com/pt/produtos/molas_de_tor%c3%a7%c3%a3o_dupla/dsf-205.html
