Página de detalhes Molas de torção dupla: DSF-615

Descontos por quantidade (Preço grupo: AT)

QuantidadePreço individual [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5120 EUR
175 5,4717 EUR
250 5,3171 EUR
350 5,0170 EUR
Imagem CAD Molas de torção dupla DSF-615
Quantidade:

Dados Técnicos

SímbolosValorUnidadeDescrição
Material EN 10270-3-1.4310 - Tipo de material
Dd 32 mm Maior diâmetro do mandril
d 4 mm Diâmetro do arame
Di 33,1 mm Diâmetro interno de enrolamento
n 6,25 Unidade N.º de enrolamentos por lado
Ls 60 mm Comprimento do braço
L1 94 mm Largura da mola
L2 36 mm Largura da alma
L3 32 mm Centro de enrolamento da alma
αn 106 Graus Maior ângulo de rotação
Mn 11741 Nmm Maior binário
αs 90 Graus Ângulo entre haste e braço
PG AT - Grupo de preços para este artigo

País de origem: DE | Número de tarifa alfandegária: 73202089

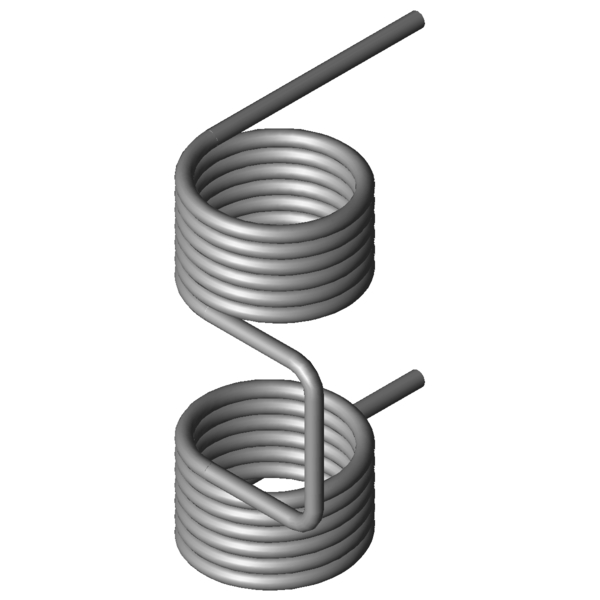

Imagem do Produto - Molas de torção dupla DSF-615
