Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Descontos por quantidade - Mola de extensão RZ-005X

Quantidade Preço individual [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Mola de extensão Comprar

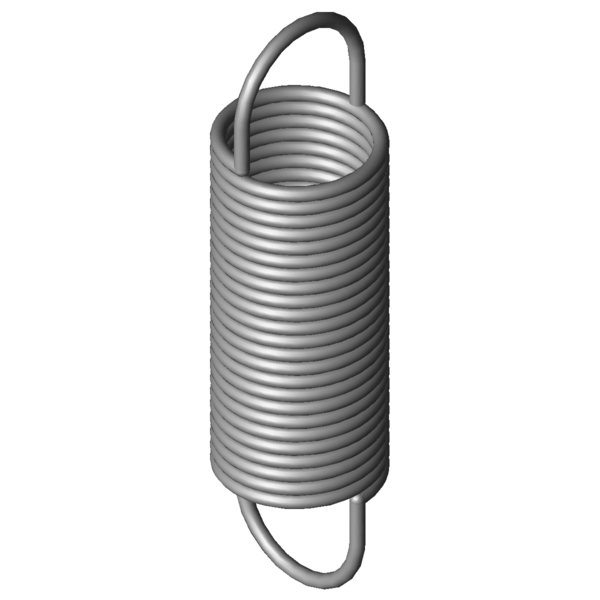

Imagem do Produto Mola de extensão RZ-005X
Imagem do Produto Mola de extensão RZ-005X
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-005X

Símbolos Valor Unidade Descrição
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 0,2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 2,2 mm Diâmetro externo de enrolamento
Dh 2,7 mm Diâmetro mais pequeno de manga
L0 8 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 5,15 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 25,75 mm Maior comprimento com carga estática
sn 17,75 mm Maior deslocamento da mola com carga estática
Fn 1,341 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 1,42 mm Distância entre bordo interno do olhal e corpo de mola
R 0,071 N/mm Flecha da mola
F0 0,081 N Força de pré-tensionamento interna
Fntol 0,12 N (+/-) tolerância para força máxima estática
L0tol 0,6 mm (+/-) tolerância para comprimento não tensionado
Detol 0,15 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 32 Graus Tolerância da posição dos olhais
Gew 0,0414 g Peso do artigo
PG ZG - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

cálculo do caminho de força Mola de extensão RZ-005X

Formulário de consulta Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Formulário de consulta Mola de extensão RZ-005X

Molas de extensão semelhantes para Mola de extensão RZ-005X Aço inoxidáve Ø 0,2 x 2,2 x 8 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
RZ-005X 1.4310 0,2 2,2 8 1,341 25,75 17,75 0,071 100,0 | 100,0 | 100,0 | 100,0
Z-005X EN 10270-1 0,2 2,2 8 1,691 27,35 19,35 0,082 90,7 | 100,0 | 85,5 | 86,5
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
RZ-003X 2,7 11,8 0,023 1.4310 1,101 57,73 45,93 58,4 | 83,1 | 60,4 | 31,7
RZ-2051X 3 8,6 0,031 1.4310 0,991 39,14 30,54 65,9 | 88,8 | 66,0 | 43,0
RZ-002X 2,7 8,8 0,036 1.4310 1,101 37,4 28,6 71,3 | 90,8 | 72,1 | 51,0
RZ-006X 2,2 11 0,044 1.4310 1,341 39,5 28,5 78,1 | 90,9 | 81,1 | 62,3
RZ-005X 2,2 8 0,071 1.4310 1,341 25,75 17,75 100,0 | 100,0 | 100,0 | 100,0
RZ-001X 2,7 6,2 0,076 1.4310 1,101 19,78 13,58 86,3 | 86,3 | 79,3 | 93,2
RZ-011X 2,75 10,1 0,088 1.4310 2,061 31,85 21,75 77,6 | 79,7 | 73,3 | 79,7
RZ-007X 3,45 7,9 0,089 1.4310 1,661 25,66 17,76 84,0 | 80,8 | 90,3 | 80,8
RZ-015X 2,2 12,9 0,116 1.4310 2,551 33,16 20,26 70,3 | 80,7 | 70,1 | 60,0
RZ-014X 2,2 9,2 0,186 1.4310 2,551 21,82 12,62 62,7 | 89,0 | 61,8 | 37,4
RZ-010X 2,75 6,8 0,186 1.4310 2,061 17,13 10,33 60,4 | 81,7 | 61,6 | 37,9
RZ-023X 2,82 11,8 0,237 1.4310 4,111 28,06 16,26 53,8 | 69,4 | 62,1 | 29,9
RZ-019X 3,52 8,7 0,238 1.4310 3,331 21,9 13,2 53,2 | 72,3 | 57,3 | 29,9
RZ-004X 2,2 4,4 0,259 1.4310 1,341 9,24 4,84 58,6 | 85,0 | 63,6 | 27,3
RZ-013X 2,2 5,9 0,392 1.4310 2,551 11,89 5,99 48,5 | 84,6 | 43,2 | 17,7
RZ-022X 2,82 7,6 0,5 1.4310 4,111 15,32 7,72 43,6 | 78,5 | 38,1 | 14,2
RZ-024JX 2,2 10,8 0,558 1.4310 5,171 19,44 8,64 42,9 | 78,9 | 37,3 | 12,6
RZ-024ABX 2,5 12,2 0,606 1.4310 6,421 21,79 9,59 39,5 | 69,7 | 37,5 | 11,3
RZ-024HX 2,2 7,9 0,877 1.4310 5,171 13,4 5,5 41,2 | 87,1 | 28,5 | 8,0
RZ-024AAX 2,5 8,9 0,952 1.4310 6,421 15 6,1 37,5 | 77,8 | 27,6 | 7,2
Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-005X

País de origem: DE, German; Mola de extensão RZ-005X
