Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Descontos por quantidade - Mola de extensão RZ-006BI

Quantidade Preço individual [EUR]
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Mola de extensão Comprar

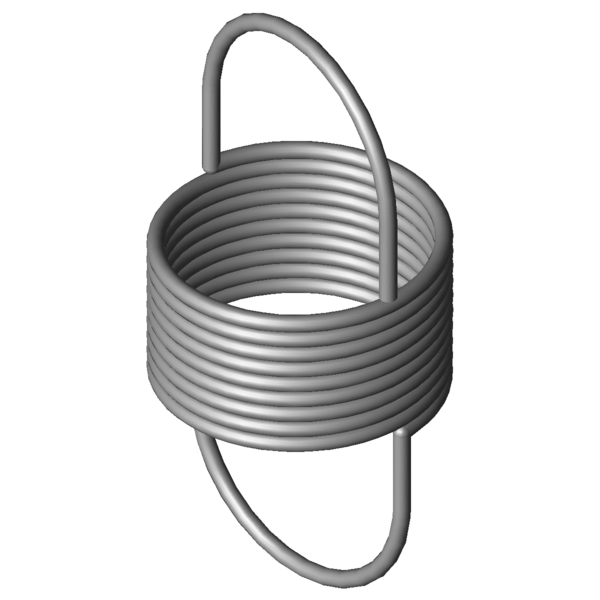

Imagem do Produto Mola de extensão RZ-006BI
Imagem do Produto Mola de extensão RZ-006BI
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-006BI

Símbolos Valor Unidade Descrição
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 0,25 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 4,2 mm Diâmetro externo de enrolamento
Dh 4,9 mm Diâmetro mais pequeno de manga
L0 8,6 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 2,62 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 31,51 mm Maior comprimento com carga estática
sn 22,91 mm Maior deslocamento da mola com carga estática
Fn 1,371 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 2,98 mm Distância entre bordo interno do olhal e corpo de mola
R 0,059 N/mm Flecha da mola
F0 0,031 N Força de pré-tensionamento interna
Fntol 0,19 N (+/-) tolerância para força máxima estática
L0tol 0,6 mm (+/-) tolerância para comprimento não tensionado
Detol 0,25 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 28 Graus Tolerância da posição dos olhais
Gew 0,0541 g Peso do artigo
PG ZB - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

cálculo do caminho de força Mola de extensão RZ-006BI

Formulário de consulta Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Formulário de consulta Mola de extensão RZ-006BI

Molas de extensão semelhantes para Mola de extensão RZ-006BI Aço inoxidáve Ø 0,25 x 4,2 x 8,6 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
RZ-006BI 1.4310 0,25 4,2 8,6 1,371 31,51 22,91 0,059 100,0 | 100,0 | 100,0 | 100,0
Z-006BI EN 10270-1 0,25 4,2 8,6 1,731 33,45 24,85 0,06 90,5 | 100,0 | 85,7 | 85,9
Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
RZ-006DI 4,2 12,4 0,023 1.4310 1,371 71,49 59,09 66,0 | 89,8 | 69,4 | 38,8
RZ-2051I 3 8,6 0,031 1.4310 0,991 38,77 30,17 70,9 | 83,8 | 74,1 | 54,9
RZ-006FI 5 10 0,034 1.4310 1,08 41,61 31,61 74,2 | 90,0 | 75,6 | 57,1
RZ-006CI 4,2 10,2 0,036 1.4310 1,371 47,58 37,38 78,9 | 94,8 | 80,6 | 61,3
RZ-002I 2,7 8,8 0,037 1.4310 1,101 37,11 28,31 75,4 | 80,7 | 80,6 | 65,0
RZ-006BI 4,2 8,6 0,059 1.4310 1,371 31,51 22,91 100,0 | 100,0 | 100,0 | 100,0
RZ-007I 3,45 7,9 0,091 1.4310 1,661 25,28 17,38 77,7 | 91,3 | 79,2 | 62,6
RZ-006AI 4,2 7,6 0,101 1.4310 1,371 20,86 13,26 77,6 | 96,1 | 78,9 | 57,9
RZ-016I 4,32 10 0,125 1.4310 2,731 30,78 20,78 67,7 | 87,1 | 70,5 | 45,5
RZ-024UI 4 11,4 0,197 1.4310 4,131 31,44 20,04 56,5 | 80,0 | 60,3 | 29,0
RZ-019I 3,52 8,7 0,243 1.4310 3,331 21,62 12,92 53,0 | 86,9 | 48,8 | 23,2
RZ-028I 4,4 10,9 0,304 1.4310 5,101 26,78 15,88 48,6 | 79,0 | 48,1 | 18,6
RZ-024TI 4 9,2 0,321 1.4310 4,131 21,48 12,28 49,1 | 86,1 | 43,4 | 17,8
RZ-027CI 4,4 9,9 0,412 1.4310 5,101 21,63 11,73 44,8 | 81,6 | 39,0 | 13,8
RZ-022I 2,82 7,6 0,511 1.4310 4,111 15,15 7,55 39,7 | 75,2 | 33,3 | 10,5
RZ-024SI 4 7,7 0,554 1.4310 4,131 14,81 7,11 42,4 | 84,7 | 32,1 | 10,3
RZ-031I 3,6 9,6 0,594 1.4310 6,181 19,25 9,65 40,3 | 79,3 | 32,2 | 9,3
RZ-036MI 5 9,7 0,691 1.4310 6,321 18,32 8,62 38,0 | 76,1 | 29,7 | 8,2
RZ-024AAI 2,5 8,9 0,967 1.4310 6,421 14,91 6,01 50,8 | 85,9 | 45,8 | 20,7
RZ-043AI 4,5 10,1 1,139 1.4310 9,421 17,75 7,65 35,0 | 76,2 | 24,0 | 4,9
RZ-034I 2,9 8,5 1,247 1.4310 7,551 14,07 5,57 53,4 | 82,6 | 51,4 | 26,2
Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-006BI

País de origem: DE, German; Mola de extensão RZ-006BI
