Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Descontos por quantidade - Mola de extensão RZ-075K-01X

Quantidade	Preço individual [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Mola de extensão Comprar

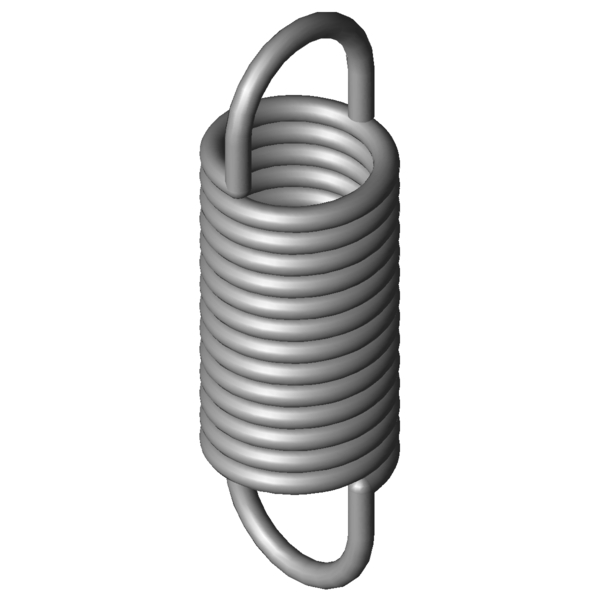

Imagem do Produto Mola de extensão RZ-075K-01X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-075K-01X

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	0,8	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	6	mm	Diâmetro externo de enrolamento
Dh	7,4	mm	Diâmetro mais pequeno de manga
L0	18,8	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	11,8	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	32,2	mm	Maior comprimento com carga estática
sn	13,4	mm	Maior deslocamento da mola com carga estática
Fn	27,39	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	3,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,854	N/mm	Flecha da mola
F0	2,511	N	Força de pré-tensionamento interna
Fntol	2,42	N	(+/-) tolerância para força máxima estática
L0tol	0,6	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,2	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	18	Graus	Tolerância da posição dos olhais
Gew	1,0064	g	Peso do artigo
PG	ZG	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

cálculo do caminho de força Mola de extensão RZ-075K-01X

Formulário de consulta Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Formulário de consulta Mola de extensão RZ-075K-01X

Molas de extensão semelhantes para Mola de extensão RZ-075K-01X Aço inoxidáve Ø 0,8 x 6 x 18,8 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-075K-01X	1.4310	0,8	6	18,8	27,39	32,2	13,4	1,854	100,0 \| 100,0 \| 100,0 \| 100,0
Z-075K-01X	EN 10270-1	0,8	6	18,8	33,4	32,83	14,03	2,158	91,5 \| 100,0 \| 88,8 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-041X	5,5	20,2	0,177	1.4310	7,781	61,36	41,16	40,7 \| 82,4 \| 30,5 \| 9,2
RZ-051HX	6	22,1	0,2	1.4310	9,431	65,75	43,65	42,6 \| 84,6 \| 32,6 \| 10,6
RZ-042GX	5	17,4	0,289	1.4310	8,531	44,78	27,38	44,9 \| 79,5 \| 40,0 \| 15,2
RZ-051GX	6	17,2	0,314	1.4310	9,431	44,98	27,78	48,2 \| 86,7 \| 41,3 \| 16,6
RZ-044X	4,5	18,6	0,345	1.4310	9,421	43,84	25,24	46,9 \| 78,8 \| 43,7 \| 18,3
RZ-057E-01X	6,3	21	0,383	1.4310	13,3	53,28	32,28	51,0 \| 87,8 \| 45,0 \| 20,2
RZ-055X	6,9	17,2	0,476	1.4310	12,19	41,18	23,98	53,6 \| 85,7 \| 50,2 \| 24,9
RZ-057LX	6	19,8	0,502	1.4310	13,93	45,4	25,6	56,5 \| 91,2 \| 51,6 \| 26,6
RZ-057EAX	6,3	15,5	0,704	1.4310	13,3	33,1	17,6	61,6 \| 85,5 \| 62,3 \| 37,0
RZ-060E-01X	5	20	0,796	1.4310	16,53	39,2	19,2	64,2 \| 85,4 \| 65,1 \| 42,1
RZ-057KX	6	15,3	0,828	1.4310	13,93	30,8	15,5	66,4 \| 86,7 \| 68,7 \| 44,0
RZ-073X	7,1	19,2	1,22	1.4310	23,41	36,88	17,68	79,9 \| 94,1 \| 80,6 \| 64,8
RZ-075E-01X	6,4	18,7	1,601	1.4310	25,8	33,36	14,66	92,2 \| 97,7 \| 92,8 \| 86,1
RZ-066RX	5	17,7	1,677	1.4310	22,26	29,65	11,95	88,2 \| 88,3 \| 85,2 \| 91,1
RZ-075K-01X	6	18,8	1,854	1.4310	27,39	32,2	13,4	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-076X	5,8	17,9	2,249	1.4310	28,25	29,33	11,43	90,4 \| 97,3 \| 91,1 \| 82,7
RZ-081MX	6,3	22,5	2,314	1.4310	36,42	36,79	14,29	84,6 \| 89,2 \| 84,5 \| 80,2
RZ-081LX	6,3	17,1	3,741	1.4310	36,42	25,95	8,85	70,7 \| 91,7 \| 70,6 \| 49,7
RZ-079AX	4,8	17,9	3,797	1.4310	33,49	25,95	8,05	70,6 \| 91,7 \| 70,9 \| 49,1
RZ-098X	6	19,4	5,957	1.4310	50,82	27,22	7,82	60,0 \| 92,3 \| 56,1 \| 31,5
RZ-100QX	5,5	17,4	15,417	1.4310	71,06	21,55	4,15	44,1 \| 85,6 \| 34,8 \| 11,9
RZ-115E-01X	5,5	17,3	31,796	1.4310	100	20,17	2,87	37,6 \| 82,6 \| 24,4 \| 5,9

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-075K-01X

País de origem: DE, German; Mola de extensão RZ-075K-01X
